Bedienungselemente - Behringer ULTRACOUSTIC AT108 Bedienungsanleitung

6
ULTRACOUSTIC AT108 Bedienungsanleitung
ADJUST
1
Output
2
3
4
GAIN / VOLUME
COPY 2 ND FUNCTION
CONFIGURE PEDAL
BASS EQ PRESENCE
BYPASS/TUNER
X V-AMP
Input
Instrument
input
Acoustic guitar
Mic input
BEHRINGER ULTRATONE AT108
Microphone

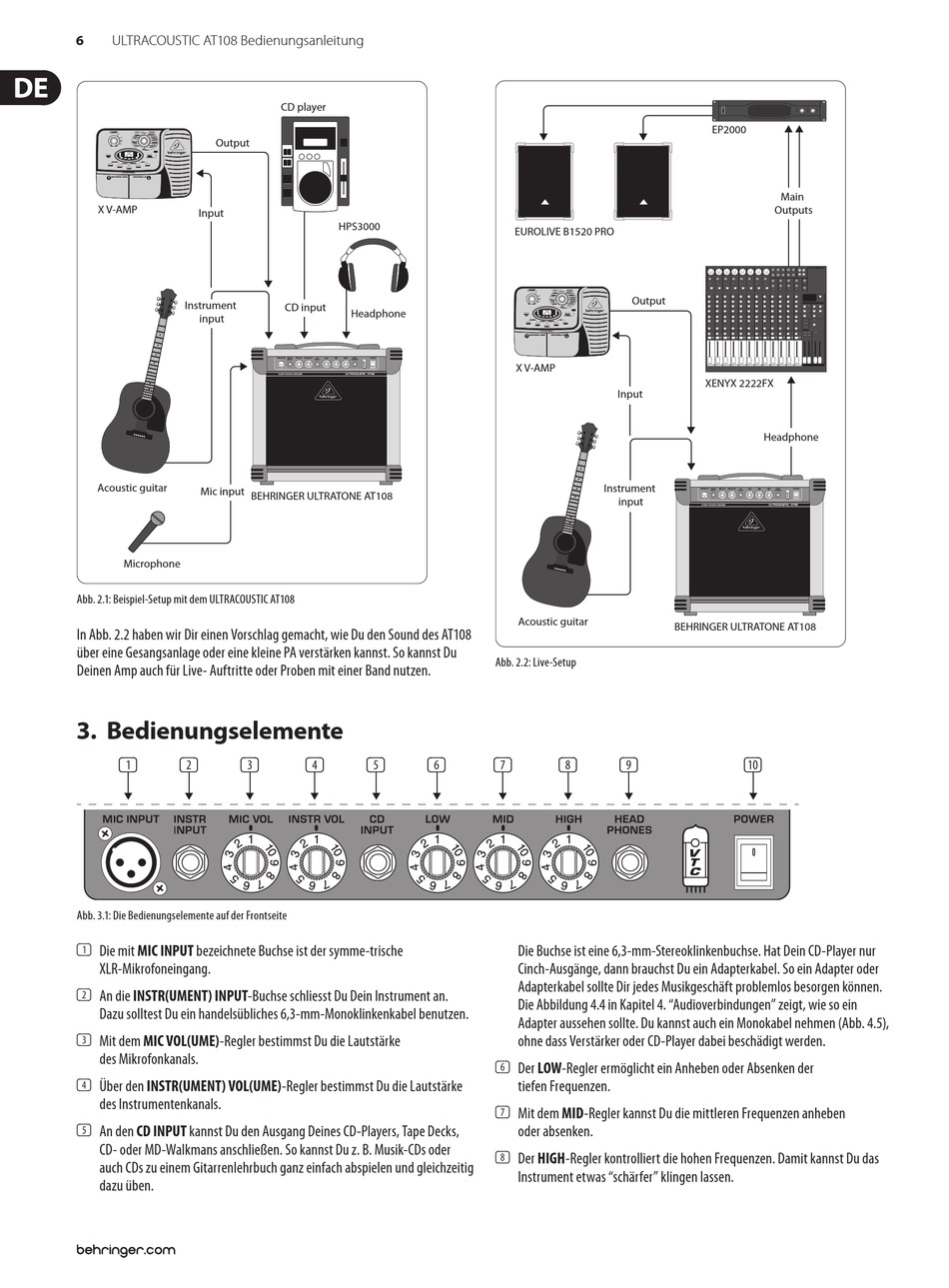

Abb. 2.1: Beispiel-Setup mit dem ULTRACOUSTIC AT108
In Abb. 2.2 haben wir Dir einen Vorschlag gemacht, wie Du den Sound des AT108
über eine Gesangsanlage oder eine kleine PA verstärken kannst. So kannst Du
Deinen Amp auch für Live- Auftritte oder Proben mit einer Band nutzen.

3. Bedienungselemente

(1) (2) (3)
Abb. 3.1: Die Bedienungselemente auf der Frontseite
(1) Die mit MIC INPUT bezeichnete Buchse ist der symme-trische
XLR-Mikrofoneingang.
(2) An die INSTR(UMENT) INPUT-Buchse schliesst Du Dein Instrument an.
Dazu solltest Du ein handelsübliches 6,3-mm-Monoklinkenkabel benutzen.
(3) Mit dem MIC VOL(UME)-Regler bestimmst Du die Lautstärke
des Mikrofonkanals.
(4) Über den INSTR(UMENT) VOL(UME)-Regler bestimmst Du die Lautstärke
des Instrumentenkanals.
(5) An den CD INPUT kannst Du den Ausgang Deines CD-Players, Tape Decks,
CD- oder MD-Walkmans anschließen. So kannst Du z. B. Musik-CDs oder
auch CDs zu einem Gitarrenlehrbuch ganz einfach abspielen und gleichzeitig
dazu üben.
CD player
HPS3000
CD input
Headphone
(4) (5) (6)
EUROLIVE B1520 PRO
ADJUST
1
Output
2
3
4
GAIN / VOLUME
COPY 2 ND FUNCTION
PEDAL
CONFIGURE
BASS EQ PRESENCE
BYPASS/TUNER
X V-AMP
Input
Instrument
input
Acoustic guitar
Abb. 2.2: Live-Setup
(7) (8) (9)
Die Buchse ist eine 6,3-mm-Stereoklinkenbuchse. Hat Dein CD-Player nur
Cinch-Ausgänge, dann brauchst Du ein Adapterkabel. So ein Adapter oder
Adapterkabel sollte Dir jedes Musikgeschäft problemlos besorgen können.
Die Abbildung 4.4 in Kapitel 4. "Audioverbindungen" zeigt, wie so ein
Adapter aussehen sollte. Du kannst auch ein Monokabel nehmen (Abb. 4.5),
ohne dass Verstärker oder CD-Player dabei beschädigt werden.
(6) Der LOW-Regler ermöglicht ein Anheben oder Absenken der
tiefen Frequenzen.
(7) Mit dem MID-Regler kannst Du die mittleren Frequenzen anheben
oder absenken.
(8) Der HIGH-Regler kontrolliert die hohen Frequenzen. Damit kannst Du das
Instrument etwas "schärfer" klingen lassen.
EP2000
Main
Outputs
XENYX 2222FX
Headphone
BEHRINGER ULTRATONE AT108
(10)
