3
TECHNISCHE INFORMATIONEN

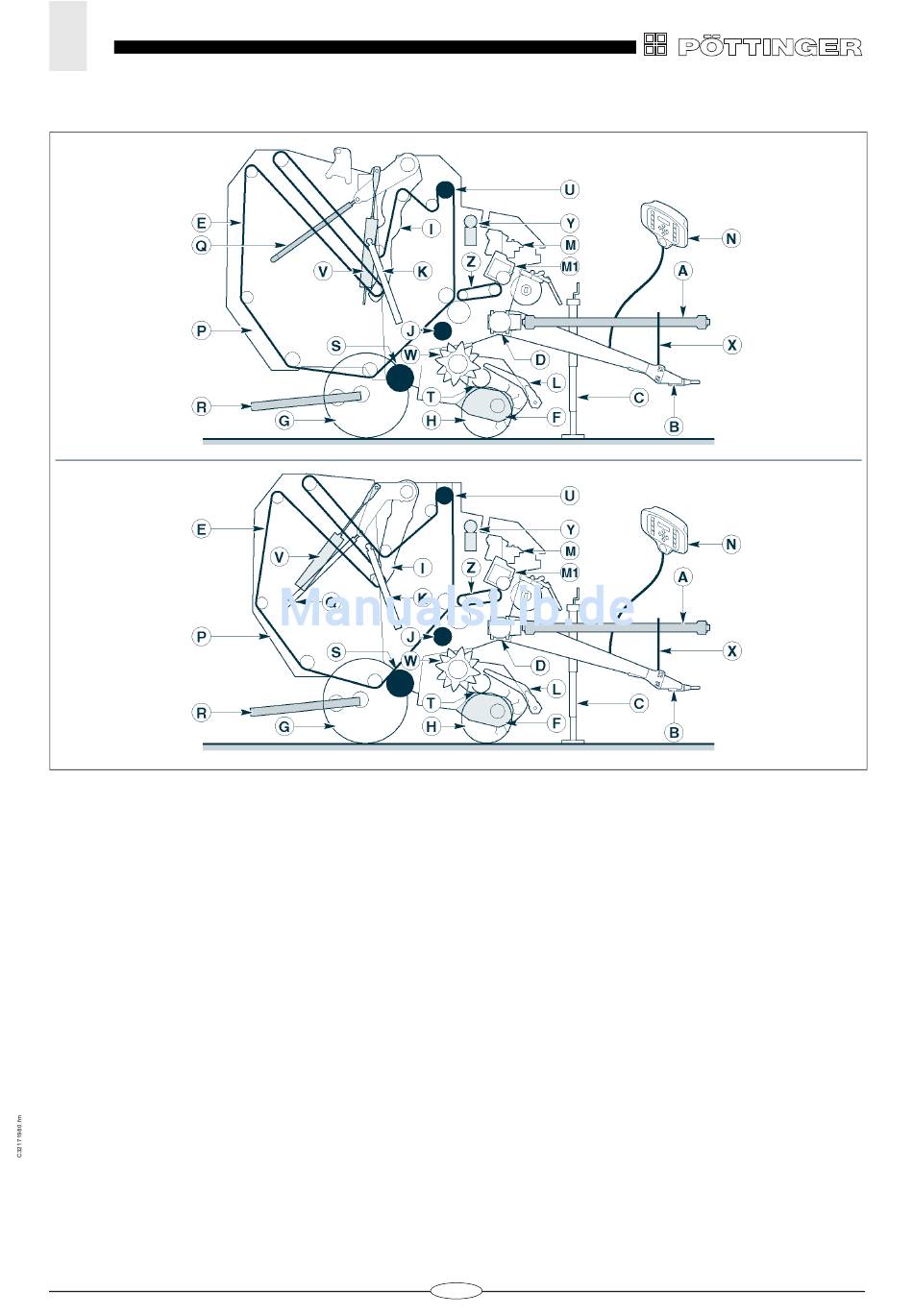

3.2. BESCHREIBUNG DER
HAUPTGRUPPEN
6200
6150
A - Kardanantrieb (siehe Dokumentation beigelegt)
B - Deichsel fur Kupplung an den Traktor
C - Stutzfub
D - Untersetzungsgetriebe
E - Riemen
F - Breite pick-up
G - Reifen
H - Radchen fur pick-up
I - Riemenspannschwinghebel
J - Vordere Motorwalze
K - Hydraulikzylinder zur Offnung der Heckklappe
L - Zufuhr-Klappe
M - Bindevorrichtung fur Doppelbindund (AUTOLIFE)
M1- Netzbinde-Vorrichtung (ROTOMEC)
N - Bindungssteuergehause (siehe beiliegendes Hand-
buch)
P - Heckklappe
Q - Hydraulischer Ballendichtezylinder
R - Ballenauswerfer
S - Stutzwalze
T - Seitenschnecken
U - Gummibeschichtete Riemenzugrolle
V - Riemenspannfedern
W - Schneidevorrichtung
X - Gabelzufuhrung
Y - Reinigungsgerät für Garn- oder Netzzufuhrband.
Z - Teppich fur die Netzzufuhr
- 20 -
