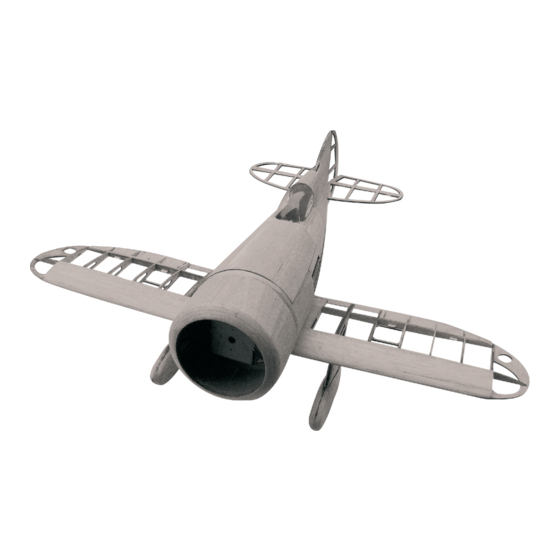

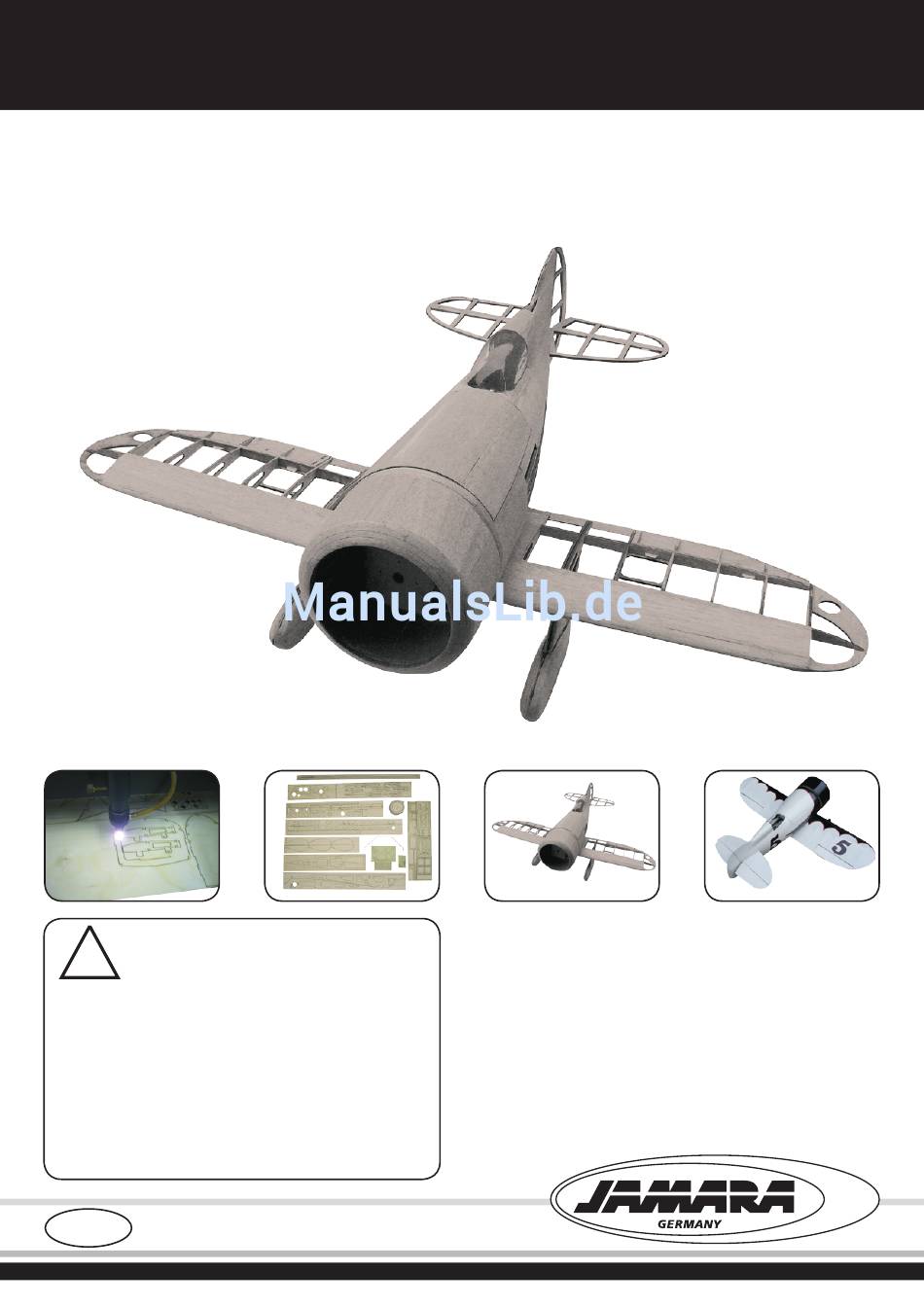

Gee Bee Z 00 6131 Gebrauchsanleitung Art.-Nr. Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und bewahren Sie diese bitte auch nach Abschluss der Montage gut auf! Vorsichtsmaßnahmen Dieses Modell ist kein Spielzeug! Geeignet für Personen ab 14 Jahren!
Beschädigungen. ausgeschlossen. - Achten Sie darauf, dass nur ein intaktes Modell zum Wenn die Gee Bee Z das erste ferngesteuerte Flugzeug ist, das Einsatz kommt. Sie bauen und im Flug einsetzen wollen, bitten Sie einen erfahrenen - Setzen Sie das Modell nur bei gutem Wetter ein. Bei Regen, Modellpiloten um Hilfe.
Lieferumfang • CNC gelaserte Spanten und Rippen, Leisten, Brettchen aus ausgesuchtem Balsa- und leichtem Flugzeugsperrholz • Beschlagteile wie Räder, Fahrwerk, Ruderhörner, Scharniere • Kabinenhaube klar • Anleitung Zusammenbau Seitenteile rechts und links spiegelbildlich mit Spanten wie abgebildet bestücken. Achtung Motorzug: Das kürzere Seitenteil wird in Flugrichtung rechts verbaut ! Akkurutsche und Flächenaufnahme zwischen die Seitenteile kleben und das obere Rumpfteil aufsetzen.
Seite 4
Zusammenbau Vorderen Rumpfabschluß 4-lagig aufbauen und Kanten rundschleifen. Seitenleitwerk rechtwinklig ansetzen. Höhenleitwerksausschnitt Balsaleisten in die Nuten einkleben. Seitliche Balsaleisten 4,5mm schauen etwas über die Spantkontur hinaus.
Seite 5
Zusammenbau Rumpfseiten auf den oberen nur 3mm hohen Balsaleisten mit 1,5mm Balsabrettchen beplanken wie abgebildet. Seitenleitwerk wie abgebildet montieren jedoch noch nicht anscharnieren. Akkudeckel aufbauen und mit 1,5mm Brettchen beplanken...
Seite 6
Zusammenbau Höhenleitwerk aufbauen und probehalber in den Rumpf stecken und horizontal ausrichten. Abschließend alle Kanten verrunden. Motorhaubenringe 2x wie abgebildet montieren Längsverbinder zwischen die Ringe anbringen Vorderen Abschluß 3-lagig.erstellen Motorhaube seitlich beplanken und vorderen Abschluss anbringen...
Seite 7
Zusammenbau Vierten und letzten Ring aus 6mm Teilen anbringen und Kanten Die Motorhaube nach dem Bespannen mit dem Rumpf verkleben. verrunden. Fahrwerksdrahtaufnahme zwischen den Sperrholzrippen...
Seite 8
Zusammenbau Nach dem beplanken der Unterseite den unteren Rumpfanschluss aufbauen und ebenfalls mit 1,5mm Brettchen beplanken. In den Radschuhausleger vorne und hinten eine Nut zur Drahtfüh- Radschuh 6-lagig zusammenkleben rung einschnitzen Radachsenaufnahme mit Sperrholz (Reste) verstärken...
Zusammenbau Beispiel der Montage des Radschuhs an Draht und Fläche Ruderausschläge und Schwerpunkt: Höhenruder: 15 mm Seitenruder: 30 mm Querruder: 12-15 mm Schwerpunkt: 53 mm hinter der Nasenleiste Empfohlenes Zubehör Motor A2820/6 Flugregler Xetronic 50 A 4 x Servo High End Micro Akku Art.-Nr.
Bauzeichnung - Die Originalgrösse finden Sie auf der beiliegenden DVD...
Seite 11
Bauzeichnung - Die Originalgrösse finden Sie auf der beiliegenden DVD...
Seite 12
Irrtum und technische Änderungen vorbehalten. Copyright JAMARA e.K. 2015Kopie und Nachdruck, Die Originalgrösse finden Sie auf der beiliegenden DVD auch auszugsweise, nur mit Genehmigung von JAMARA e. K. Oberfläche Modell JAMARA e.K. Inh. Manuel Natterer Am Lauerbühl 5 - DE-88317 Aichstetten Tel.
