T+A DAC 8 Betriebsanleitung Seite 11

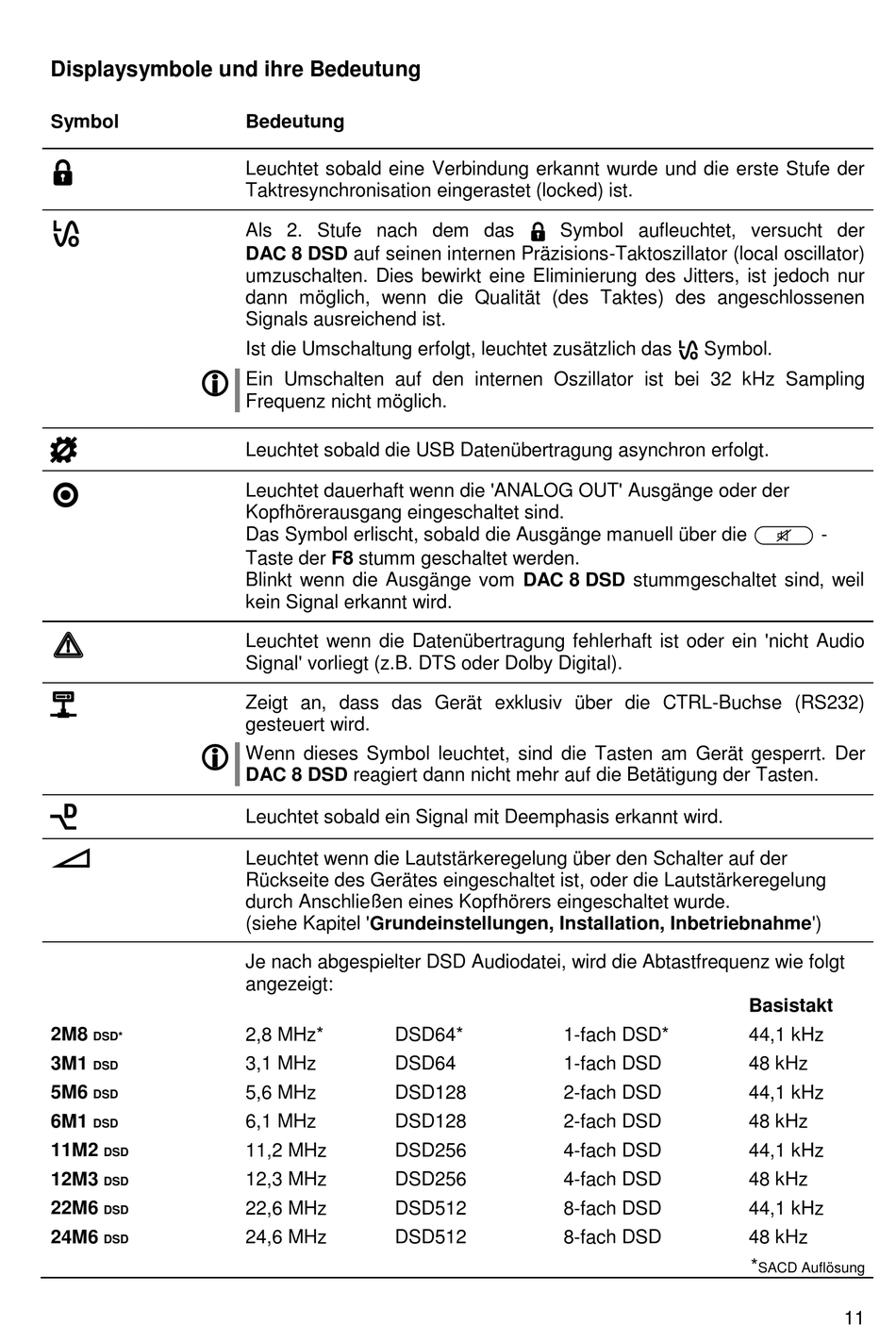

Displaysymbole und ihre Bedeutung
Symbol




 

 
















 

2M8
DSD*
3M1
DSD
5M6
DSD
6M1
DSD
11M2
DSD
12M3
DSD
22M6
DSD
24M6
DSD


Bedeutung
Leuchtet sobald eine Verbindung erkannt wurde und die erste Stufe der
Taktresynchronisation eingerastet (locked) ist.
Als 2. Stufe nach dem das  Symbol aufleuchtet, versucht der
DAC 8 DSD auf seinen internen Präzisions-Taktoszillator (local oscillator)
umzuschalten. Dies bewirkt eine Eliminierung des Jitters, ist jedoch nur
dann möglich, wenn die Qualität (des Taktes) des angeschlossenen
Signals ausreichend ist.
Ist die Umschaltung erfolgt, leuchtet zusätzlich das  Symbol.
Ein Umschalten auf den internen Oszillator ist bei 32 kHz Sampling
Frequenz nicht möglich.
Leuchtet sobald die USB Datenübertragung asynchron erfolgt.

Leuchtet dauerhaft wenn die 'ANALOG OUT' Ausgänge oder der
Kopfhörerausgang eingeschaltet sind.
Das Symbol erlischt, sobald die Ausgänge manuell über die  -
Taste der F8 stumm geschaltet werden.
Blinkt wenn die Ausgänge vom DAC 8 DSD stummgeschaltet sind, weil
kein Signal erkannt wird.
Leuchtet wenn die Datenübertragung fehlerhaft ist oder ein 'nicht Audio
Signal' vorliegt (z.B. DTS oder Dolby Digital).
Zeigt an, dass das Gerät exklusiv über die CTRL-Buchse (RS232)
gesteuert wird.
Wenn dieses Symbol leuchtet, sind die Tasten am Gerät gesperrt. Der
DAC 8 DSD reagiert dann nicht mehr auf die Betätigung der Tasten.
Leuchtet sobald ein Signal mit Deemphasis erkannt wird.
Leuchtet wenn die Lautstärkeregelung über den Schalter auf der
Rückseite des Gerätes eingeschaltet ist, oder die Lautstärkeregelung
durch Anschließen eines Kopfhörers eingeschaltet wurde.
(siehe Kapitel 'Grundeinstellungen, Installation, Inbetriebnahme')

Je nach abgespielter DSD Audiodatei, wird die Abtastfrequenz wie folgt
angezeigt:
2,8 MHz* DSD64*
3,1 MHz DSD64
5,6 MHz DSD128
6,1 MHz DSD128
11,2 MHz DSD256
12,3 MHz DSD256
22,6 MHz DSD512
24,6 MHz DSD512
1-fach DSD*
1-fach DSD
2-fach DSD
2-fach DSD
4-fach DSD
4-fach DSD
8-fach DSD
8-fach DSD
Basistakt
44,1 kHz
48 kHz
44,1 kHz
48 kHz
44,1 kHz
48 kHz
44,1 kHz
48 kHz
*
SACD Auflösung

11
