Akku:
Wird der optionale Akku verwendet, darf das Gerät nicht
einfach entsorgt werden. In diesem Fall öffnen Sie bitte das
vollständig abgeklemmte Gerät, entnehmen den NiMH-Akku
und entsorgen diesen fachgerecht.
Gefährliche Spannung:
Nur Elektrofachkräfte und elektronisch unterwiesene Personen
dürfen die, in dieser Bedienungsanleitung beschriebenen,
Installationsarbeiten ausführen.
Installation
Installateur
Gefährliche Spannung:
Um Personen-, Sach oder Umweltschäden zu verhindern dürfen
nur Elektrofachkräfte und elektronisch unterwiesene Personen
den SC2 installieren. Bei der Installation sind die jeweiligen
nationalen Vorschriften anzuwenden.
Umgebung
Der Installationsort muss so gewählt sein, dass der SC2 und
sämtliche dazugehörigen Kabel nicht durch folgende Umge-
bungseinflüsse beeinträchtig werden:
– Staub, Feuchtigkeit, übermäßige Wärme
– Direkte Sonneneinstrahlung
– Wärmequellen
– Geräte die starke elektromagnetische Felder ausstrahlen
– Flüssigkeiten oder korrosive Chemikalien
Gefahr durch Handysignale:
Das Gerät verwendet das Handynetz (GSM,GPRS). Dadurch
gelten alle Sicherheitsregeln für den Betrieb eines herkömm-
lichen Handys. Das Gerät darf nicht in Bereichen verwendet
werden, in denen es bei Funkstörungen zu gefährlichen Situati-
onen kommen kann.
Hierunter zählen unter anderem: (Betrieb des Gerätes verboten)
4
– Bereiche, in denen Sprengarbeiten im Gange sind
– Explosionsfähige Atmosphären
– In der Nähe von von medizinischen Geräten
– In der Nähe von lebenserhaltenden Geräten
– In einem Flugzeug
– An einer Tankstelle
– usw.
Beachten Sie die in den technischen Daten angegebenen
Werte für die Umgebungseinheiten.
Anschluss
Gefährliche Spannung:
Der Anschluss des Gerätes und deren Komponenten muss im
spannungsfreien Zustand geschehen!
Übersicht

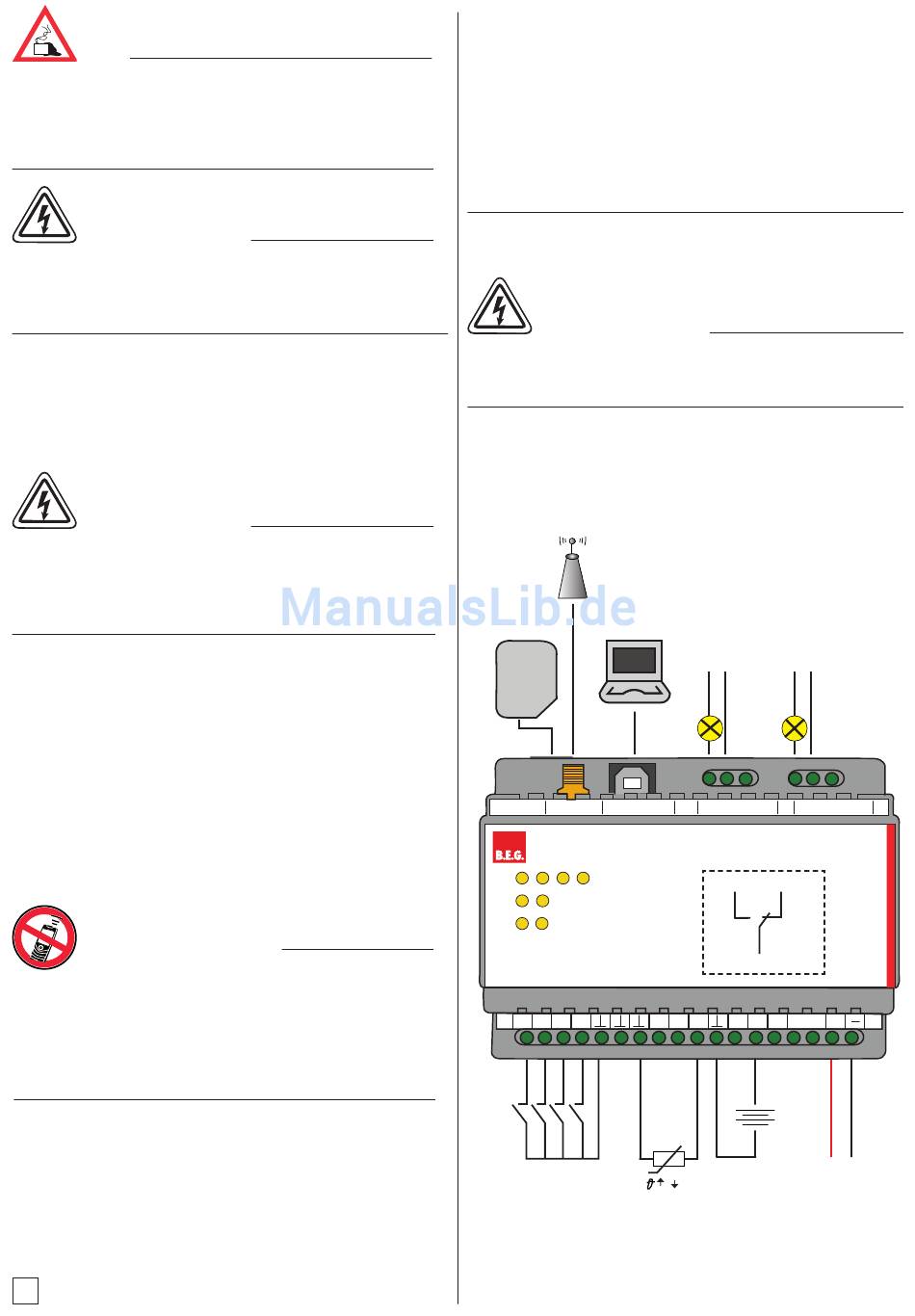

Im nachfolgenden Bild wird der Anschluss exemplarisch
vorgestellt:
SIM
Karte
SIM
ANT
USB
SMARTHOME
SMS-Control SC2
INPUT
1
2
3
4
RELAY
1
2
GSM
ON
DI
DI
DI
DI
1
2
3
4
1
2
3
4
5
6
7
Digital-Input
0-50kΩ
Relay-Output
230VAC/10A
N L
N L
19 20
21
22 23
Relay 1
Com
NO
NC
Com
NO
NC
20 23
21 24
19 22
COM
A2
A2
A2
A1
A1
A1
RS485
I
U
R
I
U
R
A
B
8
9
10
11 12
13 14
15
16
+
–
AIN-R
AIN-U
0-10VDC
10-30VDC
24
Relay 2
NO
NC
+
17
18
+ –
Power
2W
