EN61010 - /CSA 22.2 No 1010.1 92
Die Konformität darf bei der Montage an der endgültigen Installation nicht beeinträchtigt sein.
Nur dafür ausgelegt, ein Minimum von Grundisolierung zu bieten.
Die für die Installation verantwortliche Stelle hat sicherzustellen, dass in der kompletten
Installation zusätzliche Isolierung erzielt wird, die für die Installationskategorie II oder III
geeignet ist.
Um mögliche Gefahren zu vermeiden, müssen zugängliche leitende Teile der endgültigen
Installation mit einer Schutzerdung nach EN 601010 für Geräte der Klasse 1 versehen werden.
*
Die Ausgangsverdrahtung muss sich in einem Schrank mit Schutzerdung befinden.
Fühlerummantelungen müssen an der Schutzerdung verklebt oder unzugänglich sein.
Stromführende Teile dürfen ohne den Gebrauch eines Werkzeugs nicht zugänglich sein.
Bei Anbringung an der endgültigen Installation sollte eine nach IEC/CSA ZUGELASSENE
Trennvorrichtung benutzt werden, um sowohl LEITUNGSSTROM als auch NULLLEITER gleichzeitig
zu trennen.
Es müssen klare Anweisungen gegeben werden, dass die Geräte nicht so positioniert werden
dürfen, dass es schwierig ist, die Trennvorrichtung zu benutzen.
*
EMV Empfindlichkeit
EMV Empfindlichkeit kann durch die Installation von groflen Ferritkernen um die Fühlerkabel
an dem Punkt, an dem sie in den Schrank eintreten, verbessert werden; und es ist
empfehlenswert, eine Verklebung an der Schutzerdung vorzunehmen.

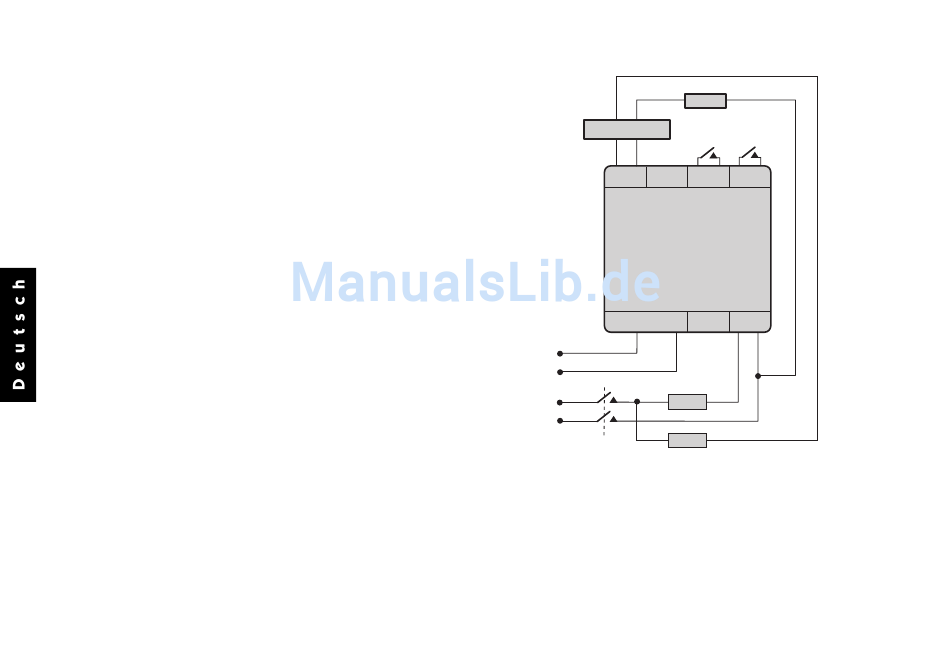

TYPISCHE ANWENDUNG
In diesem Beispiel wird die Lasttemperatur durch einen Temperatur-Messumformer überwacht,
der ein 4 " 20 mA Eingangssignal an den Regler sendet. Der 4 - 20 mA Ausgang wurde SP1 zum
Antrieb eines SCR Stromreglers zugeordnet, der einen gesteuerten Phasenwinkel-Ausgang an
die Heizung liefert.
F1 Sicherung
1A Zeitverzögerungstyp nach IEC127. CSA/UL Klassifizierung 250 Vac
Hochleistungssicherung (HRC). Geeignet für Höchstbetriebslaststrom
F2 Sicherung
S1 Schalter
IEC/CSA/UL zugelassene Trennvorrichtung
20
TYPISCHE ANWENDUNG
Analogstromregler
(+)
(–)
17 18
19
4–20mA
9 5 B 1 1 P B – – –
Modell
EINGANG
(+)
(–)
1
2
3
4–20mA
Messumformer
L
Stromnetz
N
S1
Heizung
Vom Benutzer
konfigurierbare Alarme
20
21 22
23 24
L
N
4
5
6
7
8
F1
F2
