60

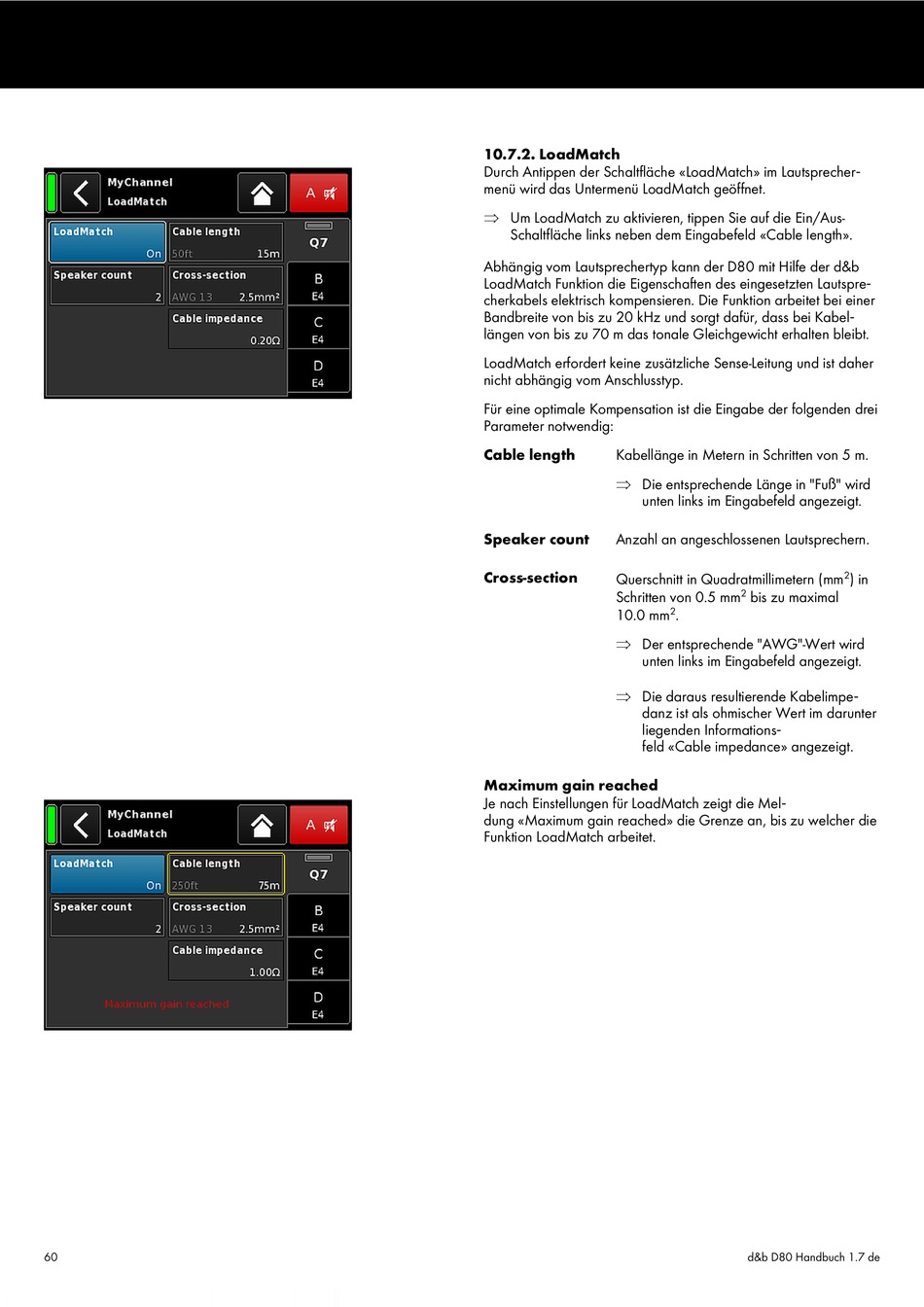

10.7.2. LoadMatch
Durch Antippen der Schaltfläche «LoadMatch» im Lautsprecher‐
menü wird das Untermenü LoadMatch geöffnet.
Þ Um LoadMatch zu aktivieren, tippen Sie auf die Ein/Aus-
Schaltfläche links neben dem Eingabefeld «Cable length».
Abhängig vom Lautsprechertyp kann der D80 mit Hilfe der d&b
LoadMatch Funktion die Eigenschaften des eingesetzten Lautspre‐
cherkabels elektrisch kompensieren. Die Funktion arbeitet bei einer
Bandbreite von bis zu 20 kHz und sorgt dafür, dass bei Kabel‐
längen von bis zu 70 m das tonale Gleichgewicht erhalten bleibt.
LoadMatch erfordert keine zusätzliche Sense-Leitung und ist daher
nicht abhängig vom Anschlusstyp.
Für eine optimale Kompensation ist die Eingabe der folgenden drei
Parameter notwendig:
Cable length
Kabellänge in Metern in Schritten von 5 m.
Þ Die entsprechende Länge in "Fuß" wird
unten links im Eingabefeld angezeigt.
Speaker count
Anzahl an angeschlossenen Lautsprechern.
Cross-section
Querschnitt in Quadratmillimetern (mm
Schritten von 0.5 mm
10.0 mm
Þ Der entsprechende "AWG"-Wert wird
unten links im Eingabefeld angezeigt.
Þ Die daraus resultierende Kabelimpe‐
danz ist als ohmischer Wert im darunter
liegenden Informations‐
feld «Cable impedance» angezeigt.
Maximum gain reached
Je nach Einstellungen für LoadMatch zeigt die Mel‐
dung «Maximum gain reached» die Grenze an, bis zu welcher die
Funktion LoadMatch arbeitet.
2
2
bis zu maximal
2
.
d&b D80 Handbuch 1.7 de
) in
