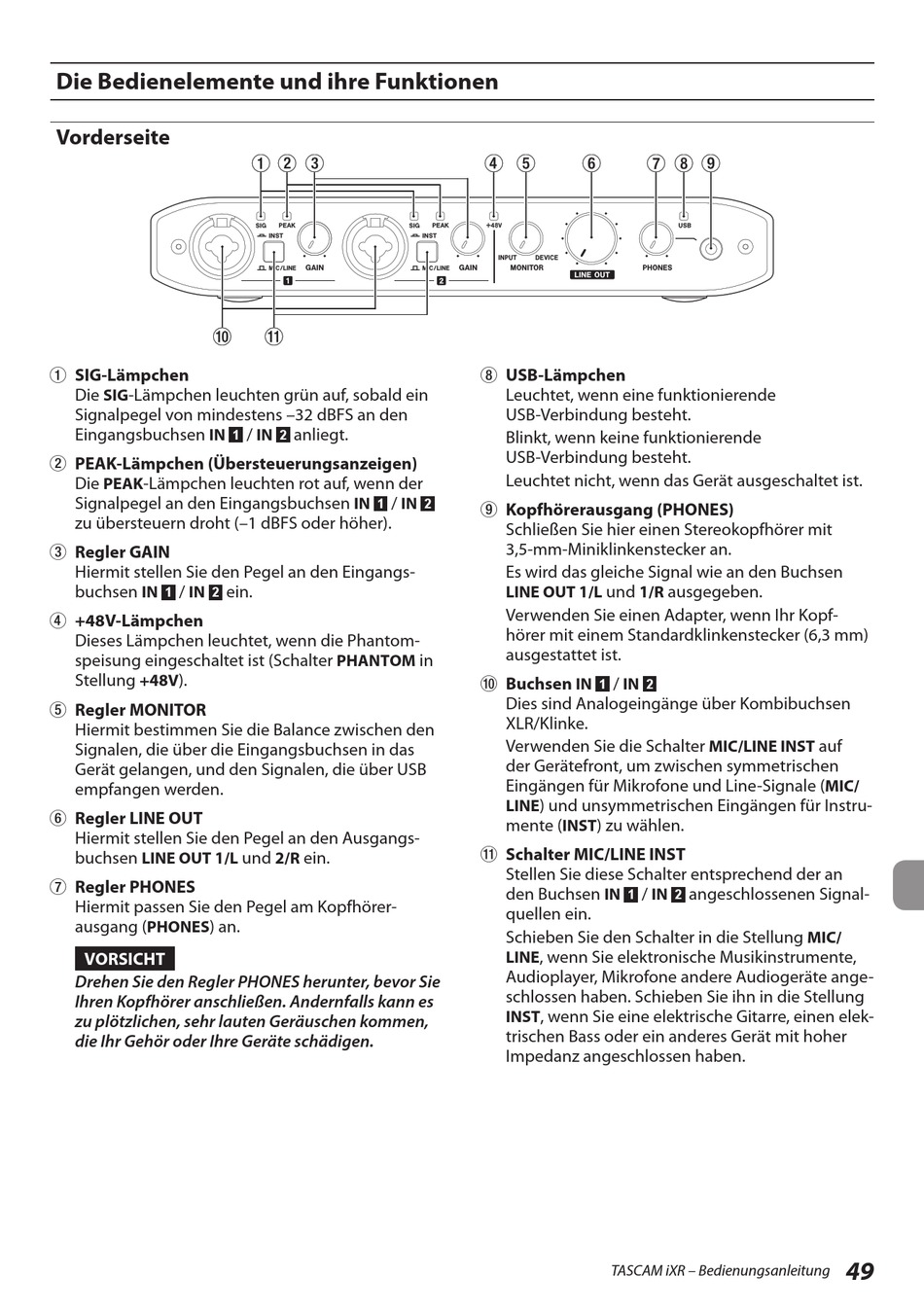

Die Bedienelemente und ihre Funktionen

Vorderseite

1 SIG-Lämpchen
Die SIG ­Lämpchen leuchten grün auf, sobald ein
Signalpegel von mindestens –32 dBFS an den
Eingangsbuchsen IN
2 PEAK-Lämpchen (Übersteuerungsanzeigen)
Die PEAK ­Lämpchen leuchten rot auf, wenn der
Signalpegel an den Eingangsbuchsen IN
zu übersteuern droht (–1 dBFS oder höher).
3 Regler GAIN
Hiermit stellen Sie den Pegel an den Eingangs­
buchsen IN / IN
1 2
4 +48V-Lämpchen
Dieses Lämpchen leuchtet, wenn die Phantom­
speisung eingeschaltet ist (Schalter PHANTOM in
Stellung +48V ).
5 Regler MONITOR
Hiermit bestimmen Sie die Balance zwischen den
Signalen, die über die Eingangsbuchsen in das
Gerät gelangen, und den Signalen, die über USB
empfangen werden.
6 Regler LINE OUT
Hiermit stellen Sie den Pegel an den Ausgangs­
buchsen LINE OUT 1/L und 2/R ein.
7 Regler PHONES
Hiermit passen Sie den Pegel am Kopfhörer­
ausgang ( PHONES ) an.
VORSICHT
Drehen Sie den Regler PHONES herunter, bevor Sie
Ihren Kopfhörer anschließen. Andernfalls kann es
zu plötzlichen, sehr lauten Geräuschen kommen,
die Ihr Gehör oder Ihre Geräte schädigen.
/ IN anliegt.
1 2
/ IN
1
ein.
8 USB-Lämpchen
Leuchtet, wenn eine funktionierende
USB­Verbindung besteht.
Blinkt, wenn keine funktionierende
USB­Verbindung besteht.
Leuchtet nicht, wenn das Gerät ausgeschaltet ist.
2
9 Kopfhörerausgang (PHONES)
Schließen Sie hier einen Stereokopfhörer mit
3,5­mm­Miniklinkenstecker an.
Es wird das gleiche Signal wie an den Buchsen
LINE OUT 1/L
Verwenden Sie einen Adapter, wenn Ihr Kopf­
hörer mit einem Standardklinkenstecker (6,3 mm)
ausgestattet ist.
0 Buchsen IN
Dies sind Analogeingänge über Kombibuchsen
XLR/Klinke.
Verwenden Sie die Schalter MIC/LINE INST auf
der Gerätefront, um zwischen symmetrischen
Eingängen für Mikrofone und Line­Signale ( MIC/
LINE ) und unsymmetrischen Eingängen für Instru­
mente ( INST ) zu wählen.
q Schalter MIC/LINE INST
Stellen Sie diese Schalter entsprechend der an
den Buchsen IN
quellen ein.
Schieben Sie den Schalter in die Stellung MIC/
, wenn Sie elektronische Musikinstrumente,
LINE
Audioplayer, Mikrofone andere Audiogeräte ange­
schlossen haben. Schieben Sie ihn in die Stellung
INST , wenn Sie eine elektrische Gitarre, einen elek­
trischen Bass oder ein anderes Gerät mit hoher
Impedanz angeschlossen haben.
und 1/R ausgegeben.
/ IN
1 2
/ IN angeschlossenen Signal­
1 2
