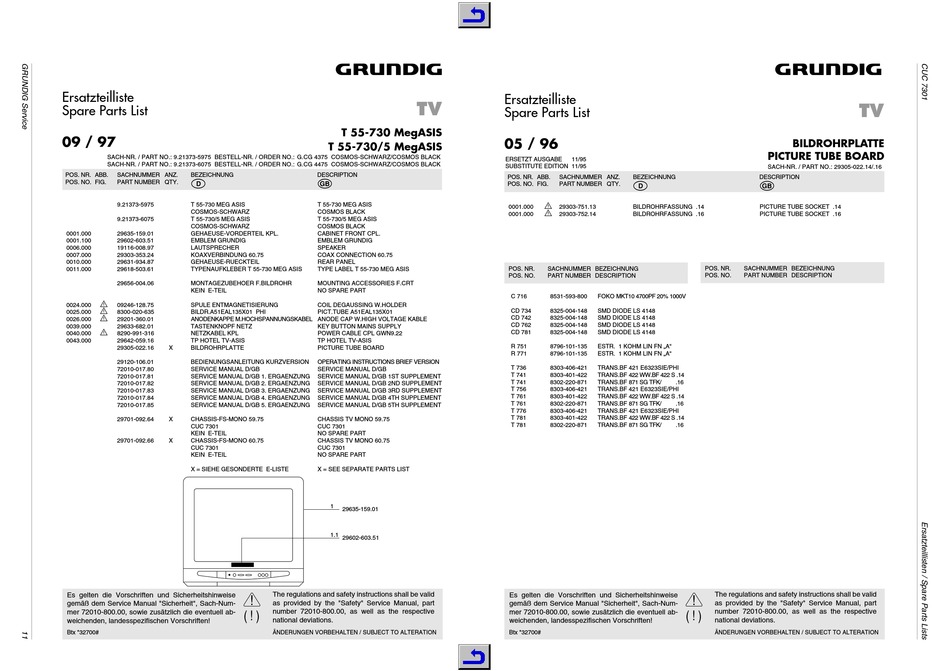

Ersatzteilliste
Spare Parts List
09 / 97
SACH-NR. / PART NO.: 9.21373-5975 BESTELL-NR. / ORDER NO.: G.CG 4375 COSMOS-SCHWARZ/COSMOS BLACK
SACH-NR. / PART NO.: 9.21373-6075 BESTELL-NR. / ORDER NO.: G.CG 4475 COSMOS-SCHWARZ/COSMOS BLACK
POS. NR. ABB.
SACHNUMMER ANZ.
BEZEICHNUNG
POS. NO. FIG.
PART NUMBER QTY.
d
9.21373-5975
T 55-730 MEG ASIS
COSMOS-SCHWARZ
9.21373-6075
T 55-730/5 MEG ASIS
COSMOS-SCHWARZ
0001.000
29635-159.01
GEHAEUSE-VORDERTEIL KPL.
0001.100
29602-603.51
EMBLEM GRUNDIG
0006.000
19116-008.97
LAUTSPRECHER
0007.000
29303-353.24
KOAXVERBINDUNG 60.75
0010.000
29631-934.87
GEHAEUSE-RUECKTEIL
0011.000
29618-503.61
TYPENAUFKLEBER T 55-730 MEG ASIS
29656-004.06
MONTAGEZUBEHOER F.BILDROHR
KEIN E-TEIL
S
0024.000
09246-128.75
SPULE ENTMAGNETISIERUNG
S
0025.000
8300-020-635
BILDR.A51EAL135X01 PHI
S
0026.000
29201-360.01
ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE KABLE
0039.000
29633-682.01
TASTENKNOPF NETZ
S
0040.000
8290-991-316
NETZKABEL KPL
0043.000
29642-059.16
TP HOTEL TV-ASIS
29305-022.16
X
BILDROHRPLATTE
29120-106.01
BEDIENUNGSANLEITUNG KURZVERSION
72010-017.80
SERVICE MANUAL D/GB
72010-017.81
SERVICE MANUAL D/GB 1. ERGAENZUNG
72010-017.82
SERVICE MANUAL D/GB 2. ERGAENZUNG
72010-017.83
SERVICE MANUAL D/GB 3. ERGAENZUNG
72010-017.84
SERVICE MANUAL D/GB 4. ERGAENZUNG
72010-017.85
SERVICE MANUAL D/GB 5. ERGAENZUNG
29701-092.64
X
CHASSIS-FS-MONO 59.75
CUC 7301
KEIN E-TEIL
29701-092.66
X
CHASSIS-FS-MONO 60.75
CUC 7301
KEIN E-TEIL
X = SIEHE GESONDERTE E-LISTE
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Sach-Num-
mer 72010-800.00, sowie zusätzlich die eventuell ab-
weichenden, landesspezifischen Vorschriften!
Btx *32700#
TV
T 55-730 MegASIS
T 55-730/5 MegASIS
DESCRIPTION
©
T 55-730 MEG ASIS
COSMOS BLACK
T 55-730/5 MEG ASIS
COSMOS BLACK
CABINET FRONT CPL.
EMBLEM GRUNDIG
SPEAKER
COAX CONNECTION 60.75
REAR PANEL
TYPE LABEL T 55-730 MEG ASIS
MOUNTING ACCESSORIES F.CRT
NO SPARE PART
COIL DEGAUSSING W.HOLDER
PICT.TUBE A51EAL135X01
KEY BUTTON MAINS SUPPLY
POWER CABLE CPL GWN9.22
TP HOTEL TV-ASIS
PICTURE TUBE BOARD
OPERATING INSTRUCTIONS BRIEF VERSION
SERVICE MANUAL D/GB
SERVICE MANUAL D/GB 1ST SUPPLEMENT
SERVICE MANUAL D/GB 2ND SUPPLEMENT
SERVICE MANUAL D/GB 3RD SUPPLEMENT
SERVICE MANUAL D/GB 4TH SUPPLEMENT
SERVICE MANUAL D/GB 5TH SUPPLEMENT
CHASSIS TV MONO 59.75
CUC 7301
NO SPARE PART
CHASSIS TV MONO 60.75
CUC 7301
NO SPARE PART
X = SEE SEPARATE PARTS LIST
1
29635-159.01
1.1
29602-603.51
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 72010-800.00, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Ersatzteilliste
Spare Parts List
05 / 96
ERSETZT AUSGABE
11/95
SUBSTITUTE EDITION 11/95
POS. NR. ABB.
SACHNUMMER ANZ.
BEZEICHNUNG
POS. NO. FIG.
PART NUMBER QTY.
d
S
0001.000
29303-751.13
BILDROHRFASSUNG .14
S
0001.000
29303-752.14
BILDROHRFASSUNG .16
POS. NR.
SACHNUMMER BEZEICHNUNG
POS. NO.
PART NUMBER DESCRIPTION
C 716
8531-593-800
FOKO MKT10 4700PF 20% 1000V
CD 734
8325-004-148
SMD DIODE LS 4148
CD 742
8325-004-148
SMD DIODE LS 4148
CD 762
8325-004-148
SMD DIODE LS 4148
CD 781
8325-004-148
SMD DIODE LS 4148
R 751
8796-101-135
ESTR. 1 KOHM LIN FN „A"
R 771
8796-101-135
ESTR. 1 KOHM LIN FN „A"
T 736
8303-406-421
TRANS.BF 421 E6323SIE/PHI
T 741
8303-401-422
TRANS.BF 422 WW.BF 422 S .14
T 741
8302-220-871
TRANS.BF 871 SG TFK/
.16
T 756
8303-406-421
TRANS.BF 421 E6323SIE/PHI
T 761
8303-401-422
TRANS.BF 422 WW.BF 422 S .14
T 761
8302-220-871
TRANS.BF 871 SG TFK/
.16
T 776
8303-406-421
TRANS.BF 421 E6323SIE/PHI
T 781
8303-401-422
TRANS.BF 422 WW.BF 422 S .14
T 781
8302-220-871
TRANS.BF 871 SG TFK/
.16
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Sach-Num-
mer 72010-800.00, sowie zusätzlich die eventuell ab-
weichenden, landesspezifischen Vorschriften!
Btx *32700#
TV
BILDROHRPLATTE
PICTURE TUBE BOARD
SACH-NR. / PART NO.: 29305-022.14/.16
DESCRIPTION
©
PICTURE TUBE SOCKET .14
PICTURE TUBE SOCKET .16
POS. NR.
SACHNUMMER BEZEICHNUNG
POS. NO.
PART NUMBER DESCRIPTION
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 72010-800.00, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
