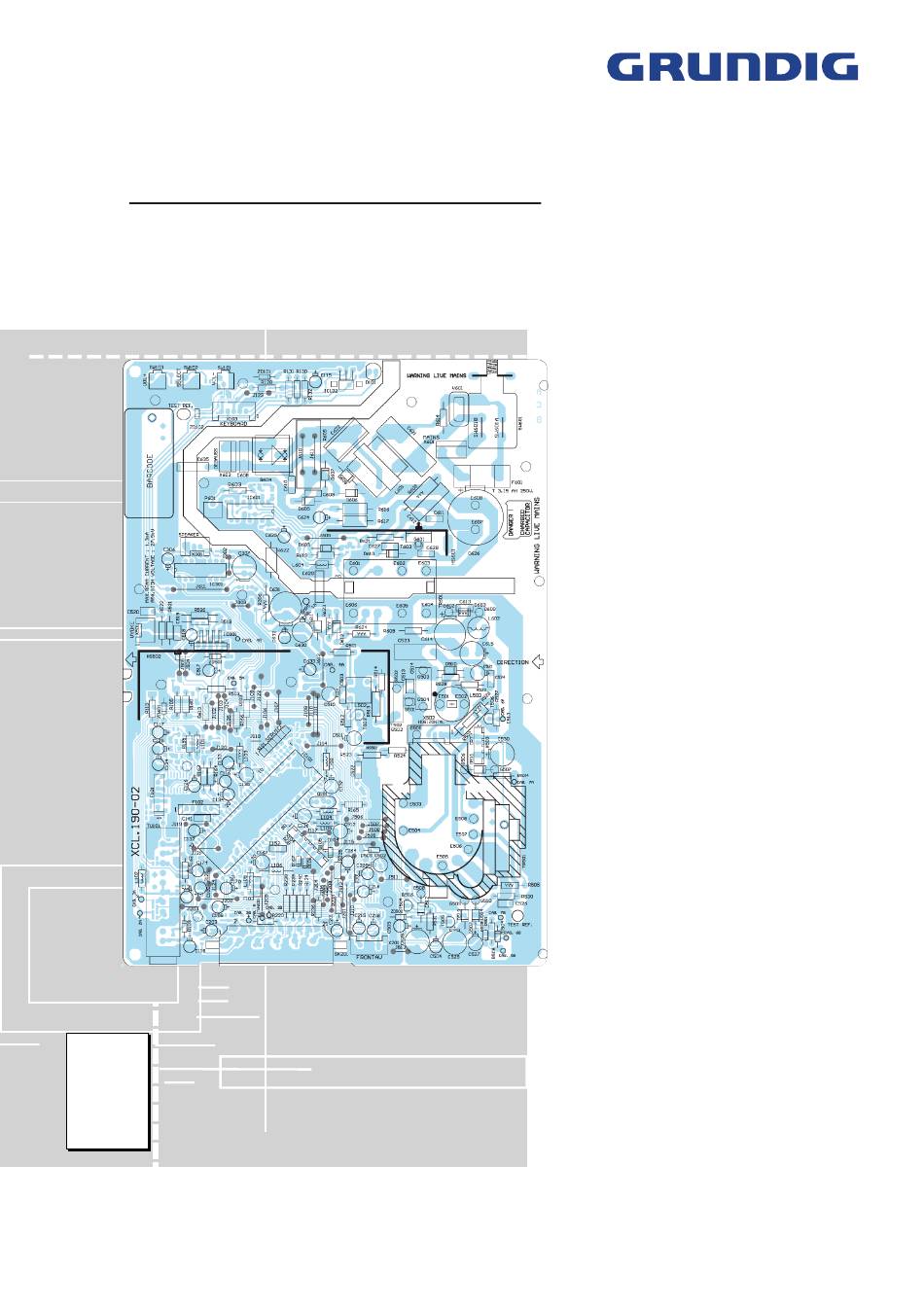

  • Seite 1 Zusätzlich erforderliche Unterlagen für den Komplettservice Additionally required Service Documents for the Complete Service Service Manual Sicherheit Safety Materialnr./Part No. 720108000001 Materialnummer / Part Number 720100527000 Änderungen vorbehalten / Subject to alteration TCC 0307 HH • Prepared in Germany http://www.grundig.com...
  • Seite 2 GRUNDIG Service Chassis E3 Es gelten die Vorschriften und Sicherheitshinweise The regulations and safety instructions shall be gemäß dem Service Manual "Sicherheit", Material- valid as provided by the "Safety" Service Manu- nummer 720108000001, sowie zusätzlich die eventu- al, part number 720108000001, as well as the ell abweichenden, landesspezifischen Vorschriften! respective national deviations.
  • Seite 3 GRUNDIG Service Chassis E3 Sicherheits-Hinweise Safety Advices Die in den Fernsehgeräten auftretende Röntgenstrahlung entspricht The X-radiation developing in the sets conforms to the X-radiation den Bestimmungen der Physikalisch-Technischen Bundesanstalt Regulations (January 8, 1987), issued by the Physikalisch-Techni- vom 8. Januar 1987.
  • Seite 4 GRUNDIG Service Chassis E3 Davio 14 Davio 14 Davio 14 P37-4501 Text P37-4501/5 Text P37-4501 FR/Text CPF, CPE Automatic Color Standard Detection Sharpness control Blue Background CHASSIS TV-Chassis E 3 (50 Hz) Tuner PLL frequency synthesizer tuning µ-Processor 3 ± keys...
  • Seite 5 GRUNDIG Service Chassis E3 Davio 14 Davio 14 Davio 14 P37-4501 Text P37-4501/5 Text P37-4501 FR/Text CPF, CPE PIP listening via Headphone.jack Equalizer Space Sound Effect Audio mode Audio amplifier without extern LS 2 W (RMS) Tweeter (2 way speaker system)
  • Seite 6 Bedienhinweise Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Materialnummer Sie in der entsprechenden Ersatzteilliste finden.
  • Seite 7 Operating Hints This chapter contains excerpts from the operating instructions. For further particulars please refer to the appropriate user instructions the part number of which is indicated in the relevant spare parts list.
  • Seite 8 GRUNDIG Service Chassis E3 Service- und Sonderfunktionen Service and Special Functions Service Mode aktivieren: Taste "i" –> Service Code "8500". Start of the Service Mode: Via "i" –> Service Code "8500". Menü aufrufen: Taste "P+"/"P-" ->"OK". Call up the Menu: Button "P+"/"P-"...
  • Seite 9 GRUNDIG Service Chassis E3 Gerät / Type of Set Menü Einstellung Menu Menüpunkt Adjustment Hinweis Point of Menu P+/P- Hint P+/P- (-10) 1 / 3 (+10) "OK" (-100) 4 / 6 (+100) VER. AMPLITUDE *Wert/Value VER. SHIFT *Wert/Value VER. SLOPE...
  • Seite 10 GRUNDIG Service Chassis E3 Abgleich Adjustment Messgeräte: Digitalvoltmeter, Farbbildgenerator. Measuring instruments: Digital voltmeter, colour video generator. Servicearbeiten nach Austausch bzw. Reparatur: Service works after replacement or repair of the following modules: – Netzteil: Abgleich 1, 3 – Power supply: adjustment 1, 3 –...
  • Seite 11 Schaltpläne und Platinenabbildungen / Circuit Diagrams and Layout of PCBs Netzteil / Power Supply - XCL.190 R610 X602 C608 3.3k 1/4w C613 DEGAUSS R604 10n/275V 220p/2kV C606 ZD601 C635 2.2n/250V C612 TR601 L602 D605 D606 POWER SWITCH R605 50uH 33n/630V RF2007 RF2007 B+ ***...
  • Seite 12 Horizontal - Ablenkung / Horizontal Deflection - XCL.190 HOT HEATSINK R501 12.5V HS501 C510 TR501 100u/16V C514 R539 100K T502 L502 Table C502 C503 100u/16V C513 R513 R511 0,47R R512 560R R514 C501 T503 DRIVER_E1 R530 470n BC639 1k 1/4w T507 R509 BC858...
  • Seite 13 GRUNDIG Service Chassis E3 Vertikal - Ablenkung / Vertical Deflection - XCL.190 & table ZD501 R510 12.5V_DST R515 C508 C516 C517 2.2n 100n/50V 100u/35V 2.2k %1 R537 C518 C507 R516 10u/63V 2.2n 2.2k %1 C515 R538 100n/50V GUARD R517 D507...
  • Seite 14 GRUNDIG Service Chassis E3 Hauptteil / Main Part - XCL.190 3.3V 3.3V 3.3V R127 C308 R110 R303 470n 1.5k R301 C306 +INA +INB 10u/63V R302 C302 R308 1.8k 2.2n KEYB C301 -INA -INB R123 T301 R109 C303 X301 2.2k BC848 SPEAKER 12.5V...
  • Seite 15 GRUNDIG Service Chassis E3 Hauptteil / Main Part - XCL.190 R132 3.3V 3.3V D101 R127 R110 5.1V 1.5k ZD101 R131 X103 3.3V C115 150R KEYBOARD 47u/16V R126 R125 IC103 680R 1.5k 3.3V 24C08AN 10SI-2.7 R129 R123 R109 150R 2.2k IC102...
  • Seite 16 GRUNDIG Service Chassis E3 Hauptteil / Main Part - XCL.190 R194 R195 X101 100R SDA1 100R SCL1 ¡ ™ Mode: bei Suchlauf-Start Mode: bei Suchlauf-Start KEYB at start of station search at start of station search 3.3V SERVICE C119 470n...
  • Seite 17 GRUNDIG Service Chassis E3 Schalter Front AV / Front AV Switch - XCL.190 SCART/FRONT AV SWITCH FROM FRONT AV C218 R231 R226 R225 X201 4.7u/50V 5.6k 470R C219 100n R234 JUMPER R213 C212 4.7k C211 C220 10u/63V R235 4.7k R229 C215 2.2u/50V...
  • Seite 18 GRUNDIG Service Chassis E3 Leiterplatte / PCB XCL.190-02 Sicht auf Bestückungsseite / View on Component Side 3 - ...
  • Seite 19 GRUNDIG Service Chassis E3 Leiterplatte / PCB - XCL.190-02 - Sicht auf Bestückungsseite / View on Component Side 3 - ...
  • Seite 20 GRUNDIG Service Chassis E3 Leiterplatte / PCB - XCL.190-02 - Sicht auf Bestückungsseite / View on Component Side 3 - 0...
  • Seite 21 GRUNDIG Service Chassis E3 Leiterplatte / PCB - XCL.190-02 - Sicht auf Lötseite / View on solder side 3 - ...
  • Seite 22 GRUNDIG Service Chassis E3 Leiterplatte / PCB - XCL.190-02 - Sicht auf Lötseite / View on solder side 3 - ...
  • Seite 23 GRUNDIG Service Chassis E3 Leiterplatte / PCB - XCL.190-02 - Sicht auf Lötseite / View on solder side 3 - 3...
  • Seite 24 GRUNDIG Service Chassis E3 Koordinaten für die Bauteile der Leiterplatte XCL.190-02 (* Bauteile der Lötseite) Coordinates of the Components of PCB XCL.190-02 (* Components of Solder Side) Pos.-Nr./ Koordinaten/ Pos.-Nr./ Koordinaten/ Pos.-Nr./ Koordinaten/ Pos.-Nr./ Koordinaten/ Pos.-Nr./ Koordinaten/ Pos.-Nr./ Koordinaten/ Pos. No.
  • Seite 25 GRUNDIG Service Chassis E3 Bildrohrplatte / CRT Board - Y25.194 V CRT BOARD D0 X03 CRT SOCKET C0 N00 0u/0V V R0 n.c. BLUE T0   BF D0 N R3 .k R C0 R0 C0 .K ≥ C03 0p...
  • Seite 26 Variantenliste / Variant List Bildröhre / CPT Größe/ C513 C514 C522 C523 C622 D509 L503 R505 R510 R511 R519 R520 R521 R603 R603 R605 R702 R706 R711 R712 TR501 TR601 X703 Size R703 R707 R716 R717 1W-STBY- R721 R722 Version 1.6KV 500V 250V...
  • Seite 27 © POS. NO. FIG. PART NUMBER QTY. POS. NO. FIG. PART NUMBER QTY. GBE2400 DAVIO 14 P 37-4501 FR/TEXT DAVIO 14 P 37-4501 FR/TEXT GBE2100 DAVIO 14 P 37-4501 TEXT DAVIO 14 P 37-4501 TEXT PRODUKTCODE CPH PRODUCT CODE CPH...
  • Seite 28 Ersatzteilliste Ersatzteilliste Spare Parts List Spare Parts List 2 / 2007 DAVIO 14 P 37-4501 TEXT 2 / 2007 DAVIO 14 P 37-4501/5 TEXT MATERIAL-NR. / PART NO.: 720126022800 BESTELL-NR. / ORDER NO.: GBE6500 (CPE) BESTELL-NR. / ORDER NO.: GBE2300 (CPG) POS.
  • Seite 29 NETZSCHALTER F 601 759550922700 SICHERUNG 3.15AT T 102 830100484800 SMD TRANS BC848B/ BC847B P IC 101 720086716900 IC TDA 9345-N3 GRUNDIG 1 PA T 103 830100484800 SMD TRANS BC848B/ BC847B P IC 102 759551331100 TSOP38238T VISHAY IR-EMPFAE T 106 830100685700 SMD-TRANS.BC 857 C...
  • Seite 30 T 108 830100484800 SMD TRANS BC848B/ BC847B P T 109 830100484800 SMD TRANS BC848B/ BC847B P IC 101 720086716900 IC TDA 9345-N3 GRUNDIG 1 PA T 203 830100484800 SMD TRANS BC848B/ BC847B P IC 102 759551331100 TSOP38238T VISHAY IR-EMPFAE T 301...
  • Seite 31 T 108 830100484800 SMD TRANS BC848B/ BC847B P T 109 830100484800 SMD TRANS BC848B/ BC847B P IC 101 720086716900 IC TDA 9345-N3 GRUNDIG 1 PA T 203 830100484800 SMD TRANS BC848B/ BC847B P IC 102 759551331100 TSOP38238T VISHAY IR-EMPFAE T 301...
  • Seite 32 Additionally required Service Documents for the Complete Service Service Service Manual Manual Chassis E3 Sicherheit Safety Materialnr./Part No. Materialnr./Part No. 720100527000 720108000001 Materialnummer / Part Number 720100527100 Änderungen vorbehalten / Subject to alteration TCC 0907 HH • Prepared in Germany http://www.grundig.com...
  • Seite 33 GRUNDIG Service Chassis E3 Es gelten die Vorschriften und Sicherheitshinweise The regulations and safety instructions shall be gemäß dem Service Manual "Sicherheit", Material- valid as provided by the "Safety" Service Manu- nummer 720108000001, sowie zusätzlich die eventu- al, part number 720108000001, as well as the ell abweichenden, landesspezifischen Vorschriften! respective national deviations.
  • Seite 34 GRUNDIG Service Chassis E3 Sicherheits-Hinweise Safety Advices Die in den Fernsehgeräten auftretende Röntgenstrahlung entspricht The X-radiation developing in the sets conforms to the X-radiation den Bestimmungen der Physikalisch-Technischen Bundesanstalt Regulations (January 8, 1987), issued by the Physikalisch-Techni- vom 8. Januar 1987.
  • Seite 35 GRUNDIG Service Chassis E3 P14-4705 E P14-4705 F P14-4705 W CHASSIS TV-Chassis E 3 (50 Hz) Tuner PLL frequency synthesizer tuning µ-Processor 3 ± keys Keyboard for programme selection and volume ELECTRONIC Stand by indicator red LED Manual & autom. labeling of prog.
  • Seite 36 GRUNDIG Service Chassis E3 P14-4705 E P14-4705 F P14-4705 W POWER SUPPLY / CABINET Power voltage 230V~, 50/60 Hz Power switch Power consumption 28 W, standby 2 W in accordance to IEC 62087-2002 Cabinet (WxHxD, cm) / Weight 37,2 x 35,6 x 36,9 cm / approx. 9,4 kg...
  • Seite 37 GRUNDIG Service Chassis E3 Service- und Sonderfunktionen Service and Special Functions Service Mode aktivieren: Taste "i" –> Service Code "8500". Start of the Service Mode: Via "i" –> Service Code "8500". Menü aufrufen: Taste "P+"/"P-" ->"OK". Call up the Menu: Button "P+"/"P-"...
  • Seite 38 GRUNDIG Service Chassis E3 Gerät / Type of Set Menü Einstellung Menu Menüpunkt Adjustment Hinweis Point of Menu P+/P- Hint P+/P- (-10) 1 / 3 (+10) "OK" (-100) 4 / 6 (+100) VER. AMPLITUDE *Wert/Value VER. SHIFT *Wert/Value VER. SLOPE...
  • Seite 39 Schaltpläne und Platinenabbildungen / Circuit Diagrams and Layout of PCBs Netzteil / Power Supply - XCL.190-05 X602 C608 R610 DEGAUSS R604 3.3k 1/4w 10n/275V C613 220p/2kV ICE1QS01 Overvoltage C606 ZD601 Foldback Protection Point Corr. UVLO C635 2.2n/250V Burst-Mode C612 TR601 L602 1.5V D605...
  • Seite 40 Horizontal - Ablenkung / Horizontal Deflection - XCL.190-05 HOT HEATSINK R501 12.5V HS501 C510 TR501 100u/16V C514 R539 100K T502 L502 2SD2586 C502 C503 100u/16V C513 R513 R511 0,47R R512 560R R514 C501 T503 DRIVER_E1 R530 470n BC639 1k 1/4w T507 R509 BC858...
  • Seite 41 GRUNDIG Service Chassis E3 Vertikal - Ablenkung / Vertical Deflection - XCL.190-05 & R510 ZD501 12.5V_DST R515 C508 C516 C517 2.2n 100n/50V 100u/35V 2.2k %1 R537 C518 C507 R516 10u/63V 2.2n 2.2k %1 C515 R538 100n/50V GUARD R517 D507 LL4148...
  • Seite 42 GRUNDIG Service Chassis E3 Hauptteil / Main Part - XCL.190-05 3.3V 3.3V 3.3V R127 C308 R110 R303 470n 1.5k R301 C306 +INA +INB 10u/63V R302 C302 R308 1.8k 2.2n KEYB C301 -INA -INB R123 T301 R109 C303 X301 2.2k BC848 SPEAKER 12.5V...
  • Seite 43 GRUNDIG Service Chassis E3 Hauptteil / Main Part - XCL.190-05 R132 3.3V 3.3V D101 R127 R110 5.1V 1.5k ZD101 R131 X103 3.3V C115 150R KEYBOARD 47u/16V R126 R125 IC103 680R 1.5k 3.3V 24C08AN 10SI-2.7 R129 R123 R109 150R 2.2k IC102...
  • Seite 44 GRUNDIG Service Chassis E3 Hauptteil / Main Part - XCL.190 -05 ¡ ™ Mode: bei Suchlauf-Start Mode: bei Suchlauf-Start at start of station search at start of station search 3.3V X101 100R R194 SDA1 SCL1 R195 100R C119 470n KEYB...
  • Seite 45 GRUNDIG Service Chassis E3 Schalter Front AV / Front AV Switch - XCL.190-05 SCART/FRONT AV SWITCH FROM FRONT AV C218 R231 R226 R225 X201 4.7u/50V 5.6k 470R C219 100n R234 JUMPER R213 C212 4.7k C211 C220 10u/63V R235 4.7k R229 C215 2.2u/50V...
  • Seite 46 GRUNDIG Service Chassis E3 Leiterplatte / PCB XCL.190-05 Sicht auf Bestückungsseite / View on Component Side...
  • Seite 47 GRUNDIG Service Chassis E3 Leiterplatte / PCB - XCL.190-05 - Sicht auf Bestückungsseite / View on Component Side...
  • Seite 48 GRUNDIG Service Chassis E3 Leiterplatte / PCB - XCL.190-05 - Sicht auf Bestückungsseite / View on Component Side...
  • Seite 49 GRUNDIG Service Chassis E3 Leiterplatte / PCB - XCL.190-05 - Sicht auf Lötseite / View on solder side...
  • Seite 50 GRUNDIG Service Chassis E3 Leiterplatte / PCB - XCL.190-05 - Sicht auf Lötseite / View on solder side...
  • Seite 51 GRUNDIG Service Chassis E3 Leiterplatte / PCB - XCL.190-05 - Sicht auf Lötseite / View on solder side...
  • Seite 52 GRUNDIG Service Chassis E3 Koordinaten für die Bauteile der Leiterplatte XCL.190-05 (* Bauteile der Lötseite) Coordinates of the Components of PCB XCL.190-05 (* Components of Solder Side) Pos.-Nr./ Koordinaten/ Pos.-Nr./ Koordinaten/ Pos.-Nr./ Koordinaten/ Pos.-Nr./ Koordinaten/ Pos.-Nr./ Koordinaten/ Pos.-Nr./ Koordinaten/ Pos. No.
  • Seite 53 GRUNDIG Service Chassis E3 Bildrohrplatte / CRT Board - Y25.194-01 155V CRT BOARD D701 X703 CRT SOCKET C702 1N4007 10u/250V 155V R710 n.c. BLUE T701 29 27 BF422 D702 1N4148 R713 2.7k R725 C701 R702 C705 1.5K ≥ C703 560p...
  • Seite 54 Variantenliste / Variant List TR501 TR601 X703 040130R-C1 759551339400 050130R-E1 759551122100 0989300 759550989300 040130R-E1 759551231100 050130R-T2 759551230300 1077100 759551077100 040130R-J1 759551339500 050131R-E1 759551231400 040130R-S1 759551339600 050131R-T1 759551230400 040130R-T1 759551122000 050146R-E1 759551077000 040132R-E1 759551231100 050146R-C1 759551346400 040146R-C1 759551339700 050146R-T2 759551229900 040146R-E1 759551076600 050147R-E1 759551230100...
  • Seite 55 Code" oder Ihre Display-Variante nicht not mentioned in the spare parts list, please aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG sierte Version auf dem GRUNDIG Ser- service portal "http://service.grundig.de".
  • Seite 56 If your "Product Code" or display variant is Code" oder Ihre Display-Variante nicht not mentioned in the spare parts list, please aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG sierte Version auf dem GRUNDIG Ser- service portal "http://service.grundig.de". vice-Portal "http://service.grundig.de".
  • Seite 57 759550922700 SICHERUNG 3.15AT T 109 759551098700 TRANS BC848BLT1G T 203 759551098700 TRANS BC848BLT1G IC 101 720086716900 IC TDA 9345-N3 GRUNDIG 1 PA T 301 759551098700 TRANS BC848BLT1G IC 102 759551331100 TSOP38238T VISHAY IR-EMPFAE T 501 759551098700 TRANS BC848BLT1G IC 103 759550542200 SMD IC M24C08N SC2.7...
  • Seite 58 T 109 830100484800 SMD TRANS BC848B/ BC847B P T 203 830100484800 SMD TRANS BC848B/ BC847B P IC 101 720086716900 IC TDA 9345-N3 GRUNDIG 1 PA T 301 830100484800 SMD TRANS BC848B/ BC847B P IC 102 759551331100 TSOP38238T VISHAY IR-EMPFAE T 501...
  • Seite 59 T 102 830100484800 SMD TRANS BC848B/ BC847B P T 103 830100484800 SMD TRANS BC848B/ BC847B P IC 101 720086716900 IC TDA 9345-N3 GRUNDIG 1 PA T 106 830100685700 SMD-TRANS.BC 857 C IC 102 759551331100 TSOP38238T VISHAY IR-EMPFAE T 107 830100484800...
