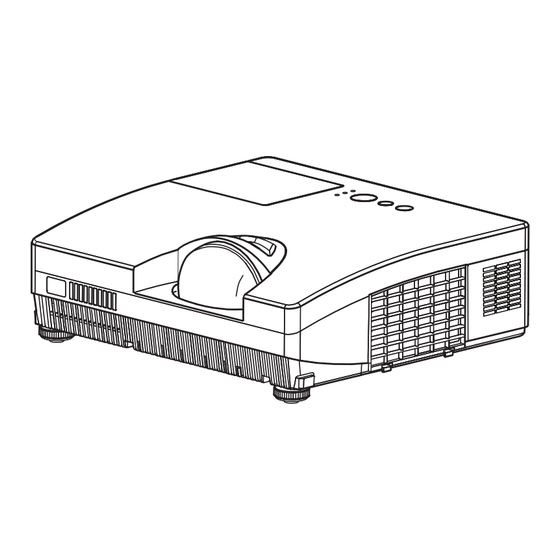

Seite 1 Projektor CP-DW10N Bedienungsanleitung (detailliert) Benutzerhandbuch Vielen Dank, dass Sie diesen Projektor erworben haben. WARNUNG Sicherheits-Richtlinien WARNUNG VORSICHT ZUR BEACHTUNG HINWEIS Anerkennung von Warenzeichen ® ®...
Seite 2: Bedeutung Der Symbole
Lesen Sie zuerst diese Sicherheits-Richtlinie durch. Projektor Bedienungsanleitung - Sicherheits-Richtlinien Vielen Dank, dass Sie diesen Projektor erworben haben. WARNUNG • Lesen Sie alle Handbücher, die zum Projektor gehören, damit Sie die Bedienung verstanden haben. Verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz. Eine falsche Behandlung des Produkts kann zu Verletzungen und zu Beschädigungen führen.
Seite 3: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen WARNUNG Im Falle einer Störung den Projektor niemals weiterbenutzen. Anormale Erscheinungen, wie Rauch, seltsamer Geruch, kein Bild, kein Ton, zu lauter Ton, Beschädigung von Gehäuse, Elementen oder Kabeln, Eindringen von Flüssigkeiten oder Fremdkörpern usw., können einen Brand oder elektrischen Schlag verursachen. In solchen Fällen sofort den Netzschalter ausschalten, und dann den Netzstecker von der Netzsteckdose abziehen.
Seite 4 Sicherheitsvorkehrungen (Fortsetzung) WARNUNG Beachten Sie hohe Temperaturen des Projektors. Bei eingeschalteter Lampe werden hohe Temperaturen erzeugt. Diese können einen Brand oder Verbrennungen verursachen. Lassen Sie in Haushalten mit Kindern besondere Vorsicht walten. Vermeiden Sie eine Berührung des Objektivs, der Lüfter und der Ventilationsöffnungen während oder unmittelbar nach dem Gebrauch, um eine Verbrennung zu verhüten.
Seite 5 Sicherheitsvorkehrungen (Fortsetzung) WARNUNG Die Lichtquellenlampe vorsichtig handhaben. Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann durchbrennen oder mit einem lauten Knall platzen. Wenn die Lampe platzt, können Glassplitter in das Lampengehäuse fallen und quecksilberhaltige Dämpfe aus den Lüftungsschlitzen des Projektors entweichen.
Seite 6 Sicherheitsvorkehrungen (Fortsetzung) VORSICHT Beim Transportieren des Projektors Sorgfalt walten lassen. Missachtung kann zu Verletzungen oder Beschädigung führen. • Den Projektor nicht während des Betriebs bewegen. Ziehen Sie das Netzkabel und alle Anschlusskabel ab, und schließen Sie den Objektivschieber oder den Objektivdeckel, bevor Sie den Projektor bewegen.
Seite 7 Sicherheitsvorkehrungen (Fortsetzung) VORSICHT Das Netzkabel zur Aufbewahrung abziehen. • Aus Sicherheitsgründen ist das Netzkabel abzuziehen, wenn der Projektor längere Zeit nicht benutzt wird. Netzstecker aus • Vor der Reinigung den Projektor ausschalten und vom Stromnetz trennen. Eine der Steckdose Missachtung kann zu einem Brand oder elektrischen Schlag führen. ziehen.
Seite 8 Sicherheitsvorkehrungen (Fortsetzung) HINWEIS Über Verbrauchsteile. Die Lampe, LCD-Panele, Polarisationsfilter und anderer optischer Komponenten sowie Luftfilter und Kühlgebläse haben unterschiedliche Lebensdauern. Es kann erforderlich wrede, diese Teile nach längerer Verwendung auszutauschen. • Diese Produkt ist nicht für lange ununterbrochene Verwendung konstruiert. Bei ununterbrochener Verwendung für 6 Stunden oder länger oder bei täglicher Verwendung für 6 Stunden oder mehr (auch wenn nicht ununterbrochen) oder bei langer wiederholter Verwendung kann die Lebensdauer verkürzt werden, und Austausch dieser Teile kann erforderlich werden, auch wenn seit Inbetriebnahme noch...
Seite 9 Lampe WARNUNG HOCHSPANNUNG HOHE TEMPERATUR HOCHDRUCK Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn Sie Erschütterungen ausgesetzt, verkratzt oder, wenn Sie heiss ist, angefasst wird. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer habe.
Seite 10: Richtlinien Und Vorschriften
Richtlinien und Vorschriften FCC-Warnhinweis Dieses Gerät entspricht den Bestimmungen von Abschnitt 15 der FCC-Richtlinien. Das Gerät kann nur unter den beiden folgenden Bedingungen betrieben werden: (1) Das Gerät verursacht keine störenden Interferenzen und (2) das Gerät muss alle empfangenen Interferenzen einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen, akzeptieren.
Seite 11: Inhaltsverzeichnis
Inhalt Menü BILD ....29 Über dieses Handbuch ..1 ELLIGKEIT ONTRAST AMMA TEMP Inhalt ..... 2 , F- ARBE CHÄRFE...
Seite 12: Vorbereitungen
Projektormerkmale / Vorbereitungen Kontrollieren des Lieferumfangs MY SOURCE/ VIDEO COMPUTER DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE VOLUME DOWN KEYSTONE MY BUTTON MUTE MENU POSITION ENTER RESET HINWEIS...
Seite 13: Befestigen Der Objektivkappe
Projektormerkmale / Vorbereitungen Befestigen der Objektivkappe VORSICHT...
Seite 14: Teilebezeichnungen
Teilebezeichnungen CHALEUR ! Projektor (10) (16) (15) (13) (12) AC IN (14) (11) CHALEUR ! (17) WARNUNG HEISS! : VORSICHT...
Seite 15: Bedienfeld
Teilebezeichnungen Bedienfeld STANDBY/ON 18, 25) INPUT STANDBY/ON INPUT MENU LAMP MENU TEMP 14, 17, 73) POWER POWER TEMP LAMP Geräterückseite AUDIO IN1 VIDEO AUDIO IN2 S-VIDEO COMPUTER IN1 AUDIO IN3 R/L COMPUTER IN2 AUDIO OUT R/L MONITOR OUT HDMI CONTROL (12) (13) HDMI...
Seite 16: Fernbedienung
Teilebezeichnungen Fernbedienung VIDEO (10) COMPUTER SEARCH MY SOURCE/ VIDEO COMPUTER DOC.CAMERA STANDBY/ON ASPECT AUTO SEARCH BLANK (16) (12) ASPECT FREEZE PAGE VOLUME MAGNIFY (14) AUTO DOWN (11) BLANK KEYSTONE MY BUTTON MUTE (19) (13) MAGNIFY - ON (17) (15) 16, 23) (20) MENU (18)
Seite 17: Einrichten
Einrichten Anordnung...
Seite 18 Einrichten Anordnung (Fortsetzung) WARNUNG VORSICHT HINWEIS...
Seite 19: Anschließen Der Geräte
Einrichten Anschließen der Geräte Monitor AUDIO OUT RGB OUT RGB OUT RS-232C RGB IN AUDIO OUT HDMI Lautsprecher (mit einem VIDEO OUT HDMI S-VIDEO OUT AUDIO OUT AUDIO OUT AUDIO OUT COMPONENT VIDEO OUT AUDIO IN VCR/DVD/Blu-ray Disc-Player...
Seite 20 Einrichten Anschließen der Geräte (Fortsetzung) CONTROL Computer RS-232C HDMI WARNUNG VORSICHT ZUR BEACHTUNG HINWEIS COMPUTER IN1/2...
Seite 21 Einrichten Anschließen der Geräte (Fortsetzung) HINWEIS HDMI...
Seite 22 Einrichten Anschließen der Geräte (Fortsetzung) Informationen zur Plug & Play-Funktionalität COMPUTER IN1 HINWEIS für HDMI HDMI Siehe detaillierte technische Bedienungsanleitung HDMI...
Seite 23: Verwendung Des Sicherungsstabs Und Schlitzes
Einrichten Stromversorgung anschließen AC IN POWER AC IN WARNUNG Verwendung des Sicherungsstabs und Schlitzes WARNUNG VORSICHT HINWEIS...
Seite 24: Fernbedienung
Fernbedienung Einsetzen von Batterien (HITACHI MAXELL, Teilenummer LR6 WARNUNG Über das Fernbedienungssignal 30º 30º HINWEIS...
Seite 25: Ändern Der Frequenz Des Fernbedienungssignals
Fernbedienung Ändern der Frequenz des Fernbedienungssignals MY SOURCE/ COMPUTER VIDEO DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE VOLUME DOWN KEYSTONE MY BUTTON MUTE POSITION MENU ENTER VOLUME - RESET RESET MAGNIFY OFF...
Seite 26: Gerät Ein/Aus
Gerät ein/aus STANDBY/ON Einschalten des Geräts POWER INPUT MENU STANDBY/ON LAMP TEMP POWER POWER MY SOURCE/ VIDEO COMPUTER DOC.CAMERA AUTO ASPECT SEARCH BLANK STANDBY/ON MAGNIFY FREEZE PAGE VOLUME DOWN KEYSTONE MY BUTTON MUTE MENU POSITION ENTER RESET POWER Ausschalten des Geräts STANDBY/ON STANDBY/ON POWER...
Seite 27: Betrieb
Betrieb Einstellen der Lautstärke VOLUME + - VOLUME+ - MY SOURCE/ VIDEO COMPUTER DOC.CAMERA ASPECT AUTO SEARCH BLANK FREEZE PAGE VOLUME MAGNIFY DOWN KEYSTONE MY BUTTON MUTE POSITION MENU Kurzzeitiges Stummschalten des Klangs MUTE MUTE MY SOURCE/ COMPUTER VIDEO DOC.CAMERA ASPECT AUTO SEARCH...
Seite 28 Betrieb Ein Eingangssignal wählen (Fortsetzung) COMPUTER COMPUTER MY SOURCE/ VIDEO COMPUTER DOC.CAMERA ASPECT AUTO SEARCH BLANK FREEZE PAGE VOLUME MAGNIFY DOWN KEYSTONE MY BUTTON MUTE POSITION MENU COMPUTER VIDEO S-VIDEO COMPUTER IN1 VIDEO VIDEO MY SOURCE/ VIDEO COMPUTER DOC.CAMERA ASPECT AUTO SEARCH BLANK...
Seite 29: Suchen Eines Eingangssignals
Betrieb Suchen eines Eingangssignals SEARCH SEARCH MY SOURCE/ VIDEO COMPUTER DOC.CAMERA AUTO ASPECT SEARCH BLANK FREEZE PAGE VOLUME MAGNIFY DOWN KEYSTONE MY BUTTON MUTE POSITION MENU Wahl eines Seitenverhältnisses ASPECT ASPECT MY SOURCE/ VIDEO COMPUTER DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE...
Seite 30: Ausrichten Des Projektors Über Die Einstellfüße
Betrieb Ausrichten des Projektors über die Einstellfüße 3° VORSICHT Einstellen der Fokussierung...
Seite 31: Automatische Einstellung Anwenden
Betrieb Automatische Einstellung anwenden AUTO AUTO MY SOURCE/ Bei einem Computersignal VIDEO COMPUTER DOC.CAMERA ASPECT AUTO SEARCH BLANK PAGE VOLUME MAGNIFY FREEZE DOWN KEYSTONE MY BUTTON MUTE MENU POSITION Bei einem Video- oder S-Videosignal Bei einem Component-Videosignal Einstellung der Position KEYSTONE MY BUTTON MUTE...
Seite 32 Betrieb Korrektur der trapezverzerrung KEYSTONE ASPECT AUTO SEARCH BLANK KEYSTONE MAGNIFY FREEZE PAGE VOLUME DOWN KEYSTONE MY BUTTON MUTE KEYSTONE Verwenden der Vergrößerungsfunktion MAGNIFY ON/OFF MAGNIFY ON MAGNIFY ON MY SOURCE/ VIDEO COMPUTER DOC.CAMERA AUTO ASPECT SEARCH BLANK PAGE VOLUME MAGNIFY FREEZE DOWN...
Seite 33 Betrieb Kurzzeitiges Einfrieren des Bildschirms FREEZE FREEZE MY SOURCE/ VIDEO COMPUTER DOC.CAMERA AUTO ASPECT SEARCH BLANK MAGNIFY FREEZE PAGE VOLUME DOWN KEYSTONE MY BUTTON MUTE FREEZE Kurzzeitiges Anzeigen des Leerbildschirms BLANK BLANK MY SOURCE/ COMPUTER VIDEO DOC.CAMERA ASPECT AUTO SEARCH BLANK BLANK MAGNIFY...
Seite 34: Verwendung Der Menüfunktion
Betrieb Verwendung der Menüfunktion MENU INPUT ENTER MENU STANDBY/ON INPUT MENU LAMP MENU POSITION MY SOURCE/ COMPUTER VIDEO DOC.CAMERA TEMP ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE VOLUME DOWN ENTER KEYSTONE MY BUTTON MUTE POWER POSITION MENU ENTER RESET RESET MENU RESET MENU...
Seite 35 Betrieb Verwendung der Menüfunktion (Fortsetzung) MENU ENTER POSITION RESET Kommandowörter im OSD-Menü Anzeige Bedeutung MENU...
Seite 36: Einf. Menü
EINF. MENÜ Element Beschreibung BILDFORMAT D-ZOOM KEYSTONE BILD-MODUS 29, 30...
Seite 37 EINF. MENÜ Element Beschreibung ÖKO-MODUS SPIEGEL RÜCKST FILTER-TIMER SPRACHE ENTER FORTGESCHRITT ENTER VERLASSEN...
Seite 38: Menü Bild
Menü BILD ENTER Element Beschreibung HELLIGKEIT KONTRAST 1 VORGABE 1 INDIVIDU. 2 VORGABE 2 INDIVIDU. 3 VORGABE 6 INDIVIDU. 3 INDIVIDU. 6 VORGABE 5 INDIVIDU. 5 VORGABE 4 INDIVIDU. 4 VORGABE Zum Einstellen von INDIVIDU. ENTER GAMMA ENTER INPUT ENTER INPUT...
Seite 39 Menü BILD Element Beschreibung 1 HOCH 1 INDIVIDU. 2 MITTEL 2 INDIVIDU. 6 INDIVIDU. 3 NIEDRIG 6 HOCH-HELL-3 3 INDIVIDU. 5 INDIVIDU. 5 HOCH-HELL-2 4 INDIVIDU. 4 HOCH-HELL-1 Zum Einstellen von INDIVIDU. ENTER FARB-TEMP. ENTER INPUT ENTER INPUT FARBE...
Seite 40 Menü BILD Element Beschreibung F-TON SCHÄRFE ENTER EINST-SPEICH. BUTTON...
Seite 41: Menü Abbildung
Menü ABBILDUNG ENTER Element Beschreibung Bei einem Computersignal Für ein HDMI-Signal Bei einem Videosignal, S-Video-Signal oder Component-Videosignal BILDFORMAT Bei keinem Signal OVER SCAN RESET V-POSIT oben...
Seite 42 Menü ABBILDUNG Element Beschreibung RESET H-POSIT H-PHASE H-GR. RESET Bei einem Computersignal Für ein Videosignal und ein S-Videosignal AUTOM. EINST. AUSFÜHR. Für ein Mischvideosignal...
Seite 43: Menü Eingb
Menü EINGB ENTER Element Beschreibung PROGRESSIV VIDEO NR FARBNORM...
Seite 44: Videoformat , H
Menü EINGB Element Beschreibung S-VIDEO VIDEO VIDEOFORMAT VIDEO S-VIDEO HDMI HDMI-FORMAT HDMI HDMI-BEREICH...
Seite 45: Frame Lock , A
Menü EINGB Element Beschreibung COMPUTER IN1 COMPUTER IN COMPUTER- EINGANG COMPUTER IN1/2 FRAME LOCK...
Seite 46 Menü EINGB Element Beschreibung COMPUTER IN1 COMPUTER IN2 ENTER AUFLÖSUNG ENTER ENTER...
Seite 47: Menü Setup
Menü SETUP ENTER Element Beschreibung D-ZOOM D-SHIFT V D-SHIFT H BILDPOSITION H KEYSTONE 63). ÖKO-MODUS...
Seite 48: Spiegel
Menü SETUP Element Beschreibung SPIEGEL STANDBY-MOD. unten MONITOR OUT AUDIO OUT MONITOR OUT MONITOR OUT MONITOR OUT MONITOR- oben AUSGANG COMPUTER IN MONITOR OUT...
Seite 49: Menü Audio
Menü AUDIO ENTER Element Beschreibung LAUTST. LAUTSPRECHER AUDIO OUT ENTER AUDIO IN AUDIOQUELLE HDMI HDMI VIDEO S-VIDEO COMPUTER COMPUTER IN2 HDMI AUDIO...
Seite 50: Menü Bildschirm
Menü BILDSCHIRM ENTER Element Beschreibung SPRACHE ENTER INPUT MENÜ-POS. MENU BLANK BLANK START...
Seite 51 Menü BILDSCHIRM Element Beschreibung “ ENTER INPUT RESET INPUT Mein Bild ENTER INPUT RESET INPUT Mein Bild-Registrierung ist beendet.“ Ein Erfassungsfehler ist aufgetreten. Bitte erneut versuchen.“...
Seite 52 Menü BILDSCHIRM Element Beschreibung Mein Bild Sperre MELDUNG FREEZE...
Seite 53: Quellen Name , S
Menü BILDSCHIRM Element Beschreibung ENTER ENTER INPUT QUELLEN NAME RESET INPUT ENTER INPUT ENTER INPUT ENTER INPUT ENTER INPUT...
Seite 54 Menü BILDSCHIRM Element Beschreibung ENTER MEINE TASTE SCHABLONE RESET ENTER INPUT ENTER INPUT ENTER INPUT...
Seite 55 Menü BILDSCHIRM Element Beschreibung ANZEIGEN G.U. (Geschl. MODUS KANAL...
Seite 56: Menü Opt
Menü OPT. ENTER Element Beschreibung AUTOM. SUCHE DIREKTSTROM AN...
Seite 57 Menü OPT. Element Beschreibung AUTOMATIK AUS CONTROL ENTER RESET LAMPENZEIT 66, 67 ENTER RESET FILTER-TIMER...
Seite 58: Eine Taste , M
Menü OPT. Element Beschreibung BUTTON 1/2 ENTER ENTER INPUT COMPUTER IN1 COMPUTER IN2 HDMI S-VIDEO VIDEO Messenger-Funktion im Bedienungsanleitung - Netzwerkbetrieb MEINE TASTE MY BUTTON “ MY SOURCE/DOC.CAMERA MEINE QUELLE...
Seite 59 Menü OPT. Element Beschreibung ENTER LÜFTER GESCH. AUTO EINST. SERVICE GEISTERBILD FILTERMELDUNG...
Seite 60 Menü OPT. Element Beschreibung TASTENSPERRE STANDBY/ON FERNB. FREQ. SERVICE CONTROL KOMMUNIKATION Bedienungsanleitung - Netzwerkbetrieb...
Seite 61 Menü OPT. Element Beschreibung KOMMUNIKATIONSTYP CONTROL CONTROL Bedienungsanleitung - Netzwerkbetrieb) CONTROL unten) SERIELLE EINSTELLUNGEN CONTROL BAUDRATE SERVICE KOMMUNIKATION PARITÄT oben) ÜBERTRAGUNGSMETHODE CONTROL...
Seite 62 Menü OPT. Element Beschreibung ANTWORTGRENZZEITE CONTROL CONTROL SERVICE KOMMUNIKATION TIMEOUT FÜR BYTE-INTERVALL CONTROL...
Seite 63 Menü OPT. Element Beschreibung IINFORMAT. SERVICE WERKS-RÜCKST.
Seite 64: Menü Netzwerk
Menü NETZWERK ENTER Bedienungsanleitung - Netzwerkbetrieb HINWEIS Date/Time Settings (Datum und Element Beschreibung ENTER SETUP DHCP (Dynamic Host...
Seite 65 Menü NETZWERK Element Beschreibung ADRESSE SUBNET- MASKE VORGABE- GATEWAY SETUP SERVER ZEITUNTERSCHIED DATUM U. ZEIT Date/...
Seite 66 Menü NETZWERK Element Beschreibung ENTER INPUT RESET INPUT ENTER INPUT PROJEKTOR NAME ENTER INPUT ENTER INPUT ENTER INPUT...
Seite 67 Menü NETZWERK Element Beschreibung MEIN BILD ENTER Zum Wechseln der angezeigten Abbildung MEIN BILD Um zum Menü zurückzukehren, drücken Zum Löschen der angezeigten Abbildung und ihrer Quelldatei im Projektor. RESET AMX D.D. (AMX Device...
Seite 68 Menü NETZWERK Element Beschreibung INFORMAT. SERVICE...
Seite 69: Menü Sicherheit
Menü SICHERHEIT Aufrufen des Menüs SICHERHEIT ENTER 3410 unten ENTER) Wenn Sie Ihr Passwort vergessen haben RESET INPUT Gegenstand Beschreibung ENTER SICH. ENTER PASSWORT ÄNDERUNG ENTER ENTER...
Seite 70 Menü SICHERHEIT Element Beschreibung 1 Funktion Mein Bild PASSWORT einschalten ENTER ENTER ENTER Mein Bild ENTER PASSWORT 2 Funktion Mein Bild PASSWORT ausschalten 3 Wenn Sie Ihr PASSWORT vergessen haben...
Seite 71 Menü SICHERHEIT Element Beschreibung 1 PIN SPERRE einschalten ENTER COMPUTER INPUT PIN SPERRE 2 Funktion PIN SPERRE ausschalten 3 Wenn Sie Ihren PIN-Code vergessen haben RESET INPUT...
Seite 72 Menü SICHERHEIT Element Beschreibung 1 BEWEGUNGSDETEKTOR einschalten ENTER ENTER BEWEGUNGSDETEKTOR ENTER ENTER 2 BEWEGUNGSDETEKTOR ausschalten 3 Wenn Sie Ihr Passwort vergessen haben...
Seite 73 Menü SICHERHEIT Element Beschreibung 1 Funktion MEIN TEXT PASSWORT einschalten ENTER ENTER ENTER MEIN TEXT PASSWORT ENTER 2 MEIN TEXT PASSWORT ausschalten 3 Wenn Sie Ihr Passwort vergessen haben...
Seite 74: Mein Text Anzeigen
Menü SICHERHEIT Element Beschreibung ENTER MEIN TEXT ANZEIGEN ENTER ENTER INPUT RESET INPUT MEIN TEXT ENTER INPUT SCHREIBEN ENTER INPUT ENTER INPUT ENTER INPUT...
Seite 75: Wartung
Wartung Lampe austauschen Typennummer: DT01091 Lampe austauschen Wenn Sie den Austausch selber vornehmen: MENU ENTER ENTER ENTER RESET VORSICHT HINWEIS...
Seite 76: Lampenwarnung
Wartung Lampe austauschen (Fortsetzung) Lampenwarnung HOCHSPANNUNG HOHE TEMPERATUR HOCHDRUCK WARNUNG Zur Entsorgung der Lampe:...
Seite 77 Wartung Typennummer : UX35971 MENU ENTER RESET WARNUNG HINWEIS...
Seite 78: Austausch Der Internen Uhr Batterie
Wartung Austausch der internen Uhr batterie OPEN 90° OPEN CLOSE HITACHI MAXELL CR2032 CR2032H mit “CLOSE” 90° WARNUNG...
Seite 79 Wartung Inneres des Projektors WARNUNG VORSICHT...
Seite 80: Fehlersuche
Fehlersuche WARNUNG...
Seite 81: Verwandte Meldungen
Fehlersuche Verwandte Meldungen Meldung Beschreibung Es ist kein Eingangssignal vorhanden. Die horizontale oder vertikale Frequenz des eingespeisten Signals liegt außerhalb des festgelegten Bereichs. Ein ungeeignetes Signal wird ausgegeben. unterlag kurzzeitigen Schwankungen. “ Die Taste Betrieb ist nicht verfügbar (...
Seite 82: Informationen Zu Den Anzeigelampen
Fehlersuche Informationen zu den Anzeigelampen POWER TEMP LAMP POWER TEMP LAMP Beschreibung Der Projektor ist im Standby-Zustand. orange nicht nicht Blinkt grün nicht nicht Der Projektor ist eingeschaltet. grün nicht nicht Blinkt Der Projektor kühlt ab. orange nicht nicht Der Projektor kühlt ab. Ein bestimmter Fehler wurde erkannt.
Seite 83 Fehlersuche Informationen zu den Anzeigelampen (Fortsetzung) POWER TEMP LAMP Beschreibung Der Lüfter funktioniert nicht. Blinkt Blinkt oder nicht Es besteht die Möglichkeit, dass das Innere des Blinkt oder nicht Blinkt grün Es besteht die Möglichkeit, dass das Innere des Blinkt grün Blinkt Mindestens 1 "Power ON"...
Seite 84: Projektor Ausschalten
Fehlersuche Projektor ausschalten Alle Einstellungen zurücksetzen Nicht auf Gerätefehler hinweisende Anzeichen Siehe Anzeichen Seite Die Netzleitung wurde nicht angeschlossen. unterbrochen, beispielsweise durch einen Stromausfall usw. Entweder ist keine Lampe und/oder Lampenabdeckung vorhanden oder eines dieser Teile ist nicht richtig befestigt. Die Signalleitungen sind nicht richtig angeschlossen.
Seite 85 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Seite Die Signalleitungen sind nicht richtig angeschlossen. MUTE VOLUME + - Die Einstellungen für AUDIOQUELLE/LAUTSPRECHER sind nicht korrekt. PCM eingestellt. HDMI Die Tonausgabe des HDMI-Eingangs ist stumm geschaltet. Das digitale Audioeingangssignal für HDMI funktioniert nicht richtig. Der Objektivdeckel ist angebracht.
Seite 86 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Seite Das HDMI-Leitung ist nicht richtig angeschlossen. hre HDMI-Ausrüstung ist nicht mit dem Projektor kompatibel. HDMI Ihre HDMI-Ausrüstung und der Projektor sind nicht abgeglichen. Das Signalformat des HDMI wird nicht unterstützt. Die Funktion EINFRIEREN ist eingeschaltet.
Seite 87 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Seite Anzeigebereichs. MONITOR OUT Die Funktion STROMSPAREN ist im Standby eingeschaltet. AUDIO OUT Der KOMMUNIKATIONTYP für den CONTROL-Anschluss ist auf NETZBRÜCKE gestellt. Die Funktion STROMSPAREN arbeitet. Die Funktion NETZBRÜCKE ist ausgeschaltet. Die Funktion STROMSPAREN arbeitet.
Seite 88 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Reference Phenomenon Cases not involving a machine defect page Die Lampe ist abgeschaltet. STANDBY/ON POWER TEMP LAMP Die Sicherheitsfunktionen sind aktiviert und der Projektor ist verriegelt. Auf dem Projektor sind keine Bilddaten für die Anzeige gespeichert.
Seite 89: Technische Daten
Technische Daten Technische Daten Punkt Einzelheiten Computer-Eingangsanschluss Computer-Ausgangsanschluss Video-Eingangsanschluss HDMI-Eingangsanschluss Audio-Ein/Ausgangsanschluss Sonstige Lampe Filter-Set Montagezubehör: Laser Fernbedienung Kabelabdeckung...
Seite 90 Technische Daten Technische Daten (Fortsetzung)
Seite 91 Projector ENGLISH CP-DW10N FRANÇAIS User’s Manual (concise) DEUTSCH Please read this user’s manual thoroughly to ensure the proper use of this product. Manuel d’utilisation (résumé) ESPAÑOL Nous vous recommandons de lire attentivement ce manuel pour bien assimiler le fonctionnement de l'appareil.
Seite 92 NOTE or copy of all or any part of this document is not permitted without express written consent. REMARQUE son contenu est interdite sauf autorisation spéciale écrite. HINWEIS ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet. NOTA NOTA contenuto senza espressa autorizzazione scritta. MERK av dette dokumentet eller deler av det, er ikke tillatt uten uttrykt skriftlig tillatelse.
Seite 93 Projektor CP-DW10N Bedienungsanleitung (Kurzform) Vielen Dank, dass Sie diesen Projektor erworben haben. Bitte lesen Sie vor Inbetriebnahme des Produkts zunächst diese Anleitung, um einen sicheren und vorschriftsmäßigen Gebrauch zu gewährleisten. WARNUNG Bedienungsanleitungen für dieses Produkt gründlich durch. Siehe “Verwendung 17) zum Lesen der Anleitungen auf der CD. Verwahren der CD-Anleitung”...
Seite 94: Einleitende Hinweise
Einleitende Hinweise den in den Anleitungen und am Gerät verwendet. Bitte prägen Sie sich ihre Be- deutung ein und beachten Sie die entsprechenden Hinweise und Anweisungen. WARNUNG Dieses Kennwort warnt vor Gefahren, die eine schwere Verletzung oder sogar den Tod zur Folge haben können. VORSICHT Dieses Kennwort warnt vor Gefahren, die eine Verletzung oder einen Sachschaden zur Folge haben können.
Seite 95: Richtlinien Und Vorschriften
Dieses Digitalgerät der Klasse B entspricht dem kanadischen Standard ICES-003. Handelsname HITACHI Verantwortlicher Hitachi America, Ltd. Telefonnummer +1 -800-225-1741 Dieses Gerät erfüllt Teil 15 der FCC Rules. Sein Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) dieses Gerät muss jede empfangene Störung...
Seite 96 Richtlinien und Vorschriften (Fortsetzung) Elektro- und Elektronik- Altgeräte (Elektro- und Elektronik - Altgeräte ge- und verbrauchten Batterien bzw Akkus nicht in den Hausmüll gegeben werden darf, sondern den hierfür bestimmten getrennten oder Pb markiert sind, bedeutet dies, dass sie einen Schwermetallanteil von über 0,0005% Quecksilber, 0,002% Kadmium enthalten oder 0,004% Blei enthalten.
Seite 97: Lieferumfang
Lieferumfang Ihr Projektor sollte mit den unten gezeigten Teilen MY SOURCE/ VIDEO COMPUTER DOC.CAMERA geliefert worden sein. Prüfen Sie, ob alle Artikel AUTO ASPECT SEARCH BLANK MAGNIFY FREEZE PAGE VOLUME enthalten sind. Falls Artikel fehlen, wenden Sie DOWN KEYSTONE MY BUTTON MUTE sich bitte sofort an Ihren Fachhändler.
Seite 98: Anordnung
Anordnung Die Bildgröße und den Projektionsabstand können Sie in den untenstehenden Abbildungenund Tabellen ablesen. ⓐ ⓑ Projektionsabstand (±8%) ・An der Decke aufgehängt ・ ächengröße Projektionsabstand (diagonal) inch inch inch (inch) 0,634 0,264 1,072 0,748 0,298 1,240 0,862 0,331 1,408 0,975 0,364 1,575 1,089...
Seite 99: Anschließen Der Geräte
Anschließen der Geräte Vor dem Anschließen lesen Sie bitte die Bedienungsanleitungen aller angeschlossenen Geräte und dieses Produkts. Vergewissern Sie sich, dass alle anzuschließenden Geräte geeignet sind, und legen Sie die erforderlichen Leitungen bereit. Beachten Sie die folgenden Abbildungen beim Anschließen. AUDIO OUT RGB OUT AUDIO OUT...
Seite 100 Anschließen der Geräte (Fortsetzung) Zur Verwendung der Netzwerkfunktionen des Projektors verbinden Sie den Anschluss mit dem LAN-Anschluss des Computers. Zur Verwendung der Funktion NETZBRÜCKE verbinden Sie auch den -Anschluss und einen RS-232C-Anschluss des externen Geräts zur Kommunikation als ein Netzwerkterminal. Einzelheiten über Netzwerkfunktionen siehe “Netzwerkbetrieb”...
Seite 101: Stromversorgung Anschließen
Stromversorgung anschließen Schließen Sie die Netzleitung an den IN (Netzanschluss) des Projektors an. Stecken Sie den Stecker der Netzleitung in die Steckdose. Nachdem die Stromversorgung einige Sekunden lang anliegt, leuchtet die -Anzeige konstant orangefarben auf. Bitte denken Sie daran, dass bei aktivierter Netzleitung Stromversorgung zum Einschalten des Projektors führt.
Seite 102: Ausrichten Des Projektors
Ausrichten des Projektors über die einstellfüße zur horizontalen Ausrichtung des Projektors. 3° wobei die Vorderseite des Projektors innerhalb von 3 Grad gehoben werden kann. Dieser Projektor hat 2 Nivellierfüße und 2 Nivelliertasten. Ein Nivellierfuß ist einstellbar, während der Nivellierknopf an der gleichen Seite hochgedrückt wird. Halten Sie den Projektor, drücken Sie die Nivelliertasten, um die Nivellierfüße zu lösen.
Seite 103: Anzeige Des Bildes
Anzeige des Bildes Aktivieren Sie Ihre Signalquelle. Schalten Sie die Signalquelle ein, und lassen Sie sie MY SOURCE/ VIDEO COMPUTER DOC.CAMERA ASPECT AUTO SEARCH BLANK Signale zum Projektor senden. MAGNIFY FREEZE PAGE VOLUME Taste Verwenden Sie die DOWN Taste -Taste zur Einstellung der Lautstärke. Den KEYSTONE MY BUTTON MUTE...
Seite 104: Ausschalten Des Geräts
Ausschalten des Geräts Drücken Sie die -Taste Taste Anzeige am Projektor oder der Fernbedienung. STANDBY/ON INPUT MENU LAMP fünf Sekunden lang auf dem Bildschirm TEMP angezeigt. POWER Drücken Sie die -Taste MY SOURCE/ VIDEO COMPUTER DOC.CAMERA Die Lampe des Projektors geht aus und ASPECT AUTO SEARCH...
Seite 105: Austausch Der Lampe
Austausch der Lampe Eine Lampe hat eine begrenzte Produktlebensdauer. Bei Verwendung der Lampe über längere Zeit besteht die Gefahr, dass die Bilder dunkler werden oder der Farbton schlecht wird. Beachten Sie, dass jede Lampe eine andere Lebensdauer hat, und manche Lampen bereits kurz nach der Inbetriebnahme bersten oder durchbrennen können.
Seite 106 Austausch der Lampe (Fortsetzung) WARNUNG Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn sie Erschütterungen ausgesetzt, verkratzt oder angefasst wird, wenn sie noch heiß ist. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer haben.
Seite 107 muss diese so bald wie möglich befolgt werden. Ersetzen Sie die Filter, wenn diese beschädigt oder stark verschmutzt sind. (Filtereinheit) für diesen Projektor mitgeliefert. Schalten Sie den Projektor ab und ziehen Sie die Netzleitung. Filterabdeckung Lassen Sie den Projektor ausreichend abkühlen. Verwenden Sie einen Staubsauger zum Reinigen der Filterabdeckung und des umgebenden Bereichs.
Seite 108: Austausch Der Internen Uhr Batterie
Austausch der internen Uhr batterie Durch Leistungsverlust der Batterie wird die Ganggenauigkeit der Uhr beeinträchtigt. Folgenden beschrieben aus. Batteriefachdeckel Schalten Sie den Projektor aus und ziehen Sie den Netzstecker ab. Lassen Sie den Projektor ausreichend abkühlen. Stellen Sie sicher, dass der Projektor richtig abgekühlt ist, und drehen Sie den Projektor langsam um, so dass die Unterseite nach oben weist.
Seite 109: Verwendung Der Cd-Anleitung
Verwendung der CD-Anleitung sicherzustellen. ® ® ® ® ® ® ® ® XP oder neuer ® CPU: Pentium ® ® 10.2 oder neuer CPU: PowerPC ® ® ® Internet Explorer 4.0 und ® ® ® Adobe Acrobat Reader 4.0 oder neuer ®...
Seite 110: Technische Daten
Technische Daten Punkt Produktbezeichnung Flüssigkristallprojektor Flüssigkrist allfeld 1.024.000 Bildpunkte (1280 horizontal x 800 vertikal) Lampe Lautsprecher Stromversorgung 3,1A, 1,5A Stromverbrauch Temperaturbereich 5°C bis 35°C (Betrieb) 333 (B) x 103 (H) x 303 (T) mm Abmessungen * Hervorstehende Teile sind nicht mit eingeschlossen. Bitte beachten Sie die folgende Abbildung.
Seite 111: Fehlersuche - Garantie Und Kundendienst
Fehlersuche - Garantie und Kundendienst ein Problem mit dem Projektor auftritt, gehen Sie zunächst die Punkte unter “Fehlersuche” im “Benutzerhandbuch” in der CD durch und führen Sie die vorgeschlagenen Prüfungen aus. Lassen sich die Probleme so nicht beseitigen, nehmen Sie mit Ihrem Händler Kontakt auf.
Seite 112 Projektor CP-DW10N Bedienungsanleitung (detailliert) Netzwerkbetrieb Haben Sie vielen Dank für den Kauf dieses Projektors. Der Projektor verfügt über eine Netzwerk Funktion, die ihnen folgende Features bereitstellt. Web-Steuerung MEIN BILD (Standbildübertragung) Anzeige Messenger-Funktion Netzwerk übertragen werden. WARNUNG HINWEIS Verwendete Markenzeichen ®...
Seite 113 Inhalt Inhalt ..................... 2 1. Hauptsächliche Funktionen............3 ........3 ..........3 ................... 4 2. Verbindung des Zubehörs und Einstellung des Netzwerkes ..5 ................ 5 ..........6 ................6 ................. 6 ............... 9 ................... 10 3. Netzwerk-Funktionen .............. 11 ......
Seite 114: Mein Bild (Standbildübertragung) Anzeige
1. Hauptsächliche Funktionen 1.2 MEIN BILD (Standbildübertragung) Anzeige...
Seite 115: Messenger-Funktion
1. Hauptsächliche Funktionen 1.3 Messenger-Funktion...
Seite 116: Notwendige Vorbereitungen
2. Verbindung des Zubehörs und Einstellung des Netzwerkes 2.1 Notwendige Vorbereitungen HINWEIS Menü SETUP im Bedienungsanleitung – Benutzerhandbuch...
Seite 117: Manuelle Netzwerk-Verbindungseinstellung
2. Verbindung des Zubehörs und Einstellung des Netzwerkes 2.2 Manuelle Netzwerk-Verbindungseinstellung 2.2.1 Verbindung der Geräte bestehenden Netzwerk herstellen. 2.2.2 Netzwerk Einstellungen ® ® ®...
Seite 118 2. Verbindung des Zubehörs und Einstellung des Netzwerkes 2.2 Manuelle Netzwerk-Verbindungseinstellung (Fortsetzung)
Seite 119 2. Verbindung des Zubehörs und Einstellung des Netzwerkes 2.2 Manuelle Netzwerk-Verbindungseinstellung (Fortsetzung) [Über die IP Addresse] Beispiel HINWEIS leer gelassen werden.
Seite 120: "Internetoptionen" Einstellung
2. Verbindung des Zubehörs und Einstellung des Netzwerkes 2.2 Manuelle Netzwerk-Verbindungseinstellung (Fortsetzung) 2.2.3 "Internetoptionen" Einstellung Klicken Sie Klicken Sie [Einstellungen]...
Seite 121 2. Verbindung des Zubehörs und Einstellung des Netzwerkes 2.2 Manuelle Netzwerk-Verbindungseinstellung (Fortsetzung) 2.2.4 Verbindungstest...
Seite 122 3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser 3.2 E-mail Alarm 3.3 Projektor Steuerung über SNMP 3.4 Ereignis Planung 3.5 MEIN BILD (Standbildübertragung) Anzeige 3.6 Messenger-Funktion Netzwerk übertragen werden. 3.7 Bedienung über das Netzwerk 3.8 Steuern des externen Geräts über diesen Projektor (mit der Funktion NETZBRÜCKE)
Seite 123 3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser ® HINWEIS ® ® aktiviert wird.
Seite 124 3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) Abschnitt Beschreibung Benutzer Projektors an. Network Settings Port Settings Mail Settings Alert Settings Schedule Settings Security Settings Projector Control Projector Status Network Restart Projektors neu.
Seite 125 3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.1 Logon (Login) Beispiel 192.168.1.10: "http://192.168.1.10/" in das [Logon]. Passworte. Abschnitt Passwort <blank> <blank> angezeigt.
Seite 126: Network Information (Netzwerkinformationen)
3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.2 Network Information (Netzwerkinformationen) 13, 14 Abschnitt Beschreibung DHCP IP Address Subnet Mask Default Gateway MAC Address...
Seite 127: Network Settings (Netzwerk Einstellungen)
3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.3 Network Settings (Netzwerk Einstellungen) Abschnitt Beschreibung DHCP ON DHCP OFF IP Address Subnet Mask Default Gateway sysLocation (SNMP) sysContact (SNMP) DNS Server Address AMX D.D. (AMX Device Discovery) [Apply] HINWEIS [Network Restart]...
Seite 128: Port Settings (Port Einstellungen)
3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.4 Port Settings (Port Einstellungen) Abschnitt Beschreibung Network Control Port1 (Port:23) Port open [Enable] [Enable] Authentication für diesen Port. Network Control Port2 (Port:9715) Port open [Enable] [Enable] Authentication für diesen Port.
Seite 129 3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) Abschnitt Beschreibung SNMP Port Port open [Enable] Trap address Network Settings (Netzwerk Einstellungen) SMTP Port Port open [Enable] Network Bridge Port [Apply] HINWEIS [Network Restart]...
Seite 130: Mail Settings (Mail Einstellungen)
3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.5 Mail Settings (Mail Einstellungen) Abschnitt Beschreibung [Enable] SMTP Server Address Network Settings (Netzwerk Einstellungen) [TO] oder [CC] address [Apply] HINWEIS [Send Test Mail] [Send Test Mail].
Seite 131: Alert Settings (Alarm Einstellungen)
3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.6 Alert Settings (Alarm Einstellungen) Abschnittsbeschreibung Cover Error Fan Error vorliegt. Air Flow Error Cold Error Filter Error Other Error angezeigt wird. Schedule Execution Error Transition Detector Menü OPT. im Bedienungsanleitung –...
Seite 132 3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) Einstellung der Meldungen SNMP Trap [Enable] [Enable] Send Mail Cold Start und Authentication Failure Mail Subject Cold Start und Authentication Failure Mail Text Cold Start und Authentication Failure [Apply] HINWEIS Filter Error...
Seite 133: Schedule Settings (Ablaufeinstellungen)
3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.7 Schedule Settings (Ablaufeinstellungen) Abschnitt Beschreibung Daily Sunday Monday Tuesday Wednesday Thursday Friday Saturday...
Seite 134 3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) Bechreibung Beschreibung Schedule [Enable] Date (Month/Day) [Apply] Bechreibung Beschreibung Power Input Source Display Text [Register] [Delete] [Reset] HINWEIS...
Seite 135: Date/Time Settings (Datum Und Zeit Einstellung)
3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.8 Date/Time Settings (Datum und Zeit Einstellung) Bechreibung Beschreibung Current Date Jahr/Monat/Tag Stunde:Minute:Sekunde [ON] Start Month Week hour Month Week hour...
Seite 136 3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) Abschnitt Beschreibung beraten. [ON] SNTP SNTP Server Address Network Settings (Netzwerk Einstellungen) Cycle Stunde:Minute [Apply] HINWEIS von [Network Restart]...
Seite 137: Security Settings (Sicherheitseinstellungen)
3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.9 Security Settings (Sicherheitseinstellungen) Abschnitt Beschreibung Password Re-enter Password User authority User ID User Password Re-enter User Password...
Seite 138 3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) Abschnitt Beschreibung Network Control Authentication Password Re-enter Authentication Password SNMP [Apply] HINWEIS von [Network Restart]...
Seite 139: Projector Control (Projektorsteuerung)
3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.10 Projector Control (Projektorsteuerung) HINWEIS [Refresh]. Abschnitt Beschreibung Main Power Input Source Picture Mode Blank On/Off Mute Freeze Magnify Magnify Position V Magnify Position H Picture Brightness Contrast Color Tint Sharpness...
Seite 140 3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) Abschnitt Beschreibung Aspect Over Scan V Position H Position H Phase H Size Auto Adjust Execute Input Progressive Video NR Color Space HDMI Range COMPUTER IN1 COMPUTER IN2 Setup D-SHIFT V D-SHIFT H...
Seite 141 3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) Abschnitt Beschreibung Audio Speaker Audio Source - COMPUTER IN1 Audio Source - COMPUTER IN2 Audio Source - HDMI HDMI Audio Source - S-VIDEO S-Video Audio Source - VIDEO Video Audio Out Standby AUDIO OUT...
Seite 142 3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) Abschnitt Bechreibung Option Auto Search Direct Power On Auto Power Off My Button-1 MY BUTTON1 Funktion zu beiliegende Fernbedienung. My Button-2 MY BUTTON2 Funktion zu beiliegende Fernbedienung. My Source...
Seite 143: Projector Status (Projektor Status)
3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.11 Projector Status (Projektor Status) Abschnitt Beschreibung Error Status Power Status Input Status Blank On/Off Mute Freeze...
Seite 144: Network Restart (Netzwerk-Neustart)
3. Netzwerk-Funktionen 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.12 Network Restart (Netzwerk-Neustart) Abschnitt Beschreibung Restart HINWEIS [Restart] 3.1.13 Logoff (Abmeldung) [Logoff]...
Seite 145: E-Mail Alarm
3. Netzwerk-Funktionen 3.2 E-mail Alarm HINWEIS Mail Einstellungen ( Beispiel 192.168.1.10: "http://192.168.1.10/" [Logon]. [Port Settings] [Enable] SMTP Port. [Apply] HINWEIS SMTP Port [Network Restart] [Mail Settings] 3.1.5 Mail Settings (Mail Einstellungen) [Apply] HINWEIS [Send Test Mail] [Mail Settings]...
Seite 146 3. Netzwerk-Funktionen 3.2 E-mail Alarm (Fortsetzung) [Alert Settings] [Apply]...
Seite 147: Projektor Steuerung Über Snmp
3. Netzwerk-Funktionen 3.3 Projektor Steuerung über SNMP HINWEIS SNMP Einstellungen ( Beispiel 192.168.1.10: "http://192.168.1.10/" [Logon]. [Port Settings] [Enable] SNMP Port HINWEIS SNMP Port [Network Restart] [Security Settings] [SNMP] ein. HINWEIS [Network Restart] [Alert Settings] [Enable] [Enable] wird. [Apply]...
Seite 148: Ereignis Planung
3. Netzwerk-Funktionen 3.4 Ereignis Planung HINWEIS...
Seite 149 3. Netzwerk-Funktionen 3.4 Ereignis Planung (Fortsetzung) Ablaufeinstellungen ( werden. Beispie 192.168.1.10: "http://192.168.1.10/" [Logon]. [Schedule Settings] [Sunday]. [Enable] handelt. [Apply] [Register] [Delete] HINWEIS...
Seite 150 3. Netzwerk-Funktionen 3.4 Ereignis Planung (Fortsetzung) Datum und Zeit Einstellung ( Beispiel 192.168.1.10: "http://192.168.1.10/" [Logon]. [Apply] HINWEIS Daylight oder SNTP "Austausch der internen Uhr batterie" in der Bedienungsanleitung (Kurzform).
Seite 151 3. Netzwerk-Funktionen 3.5 MEIN BILD (Standbildübertragung) Anzeige werden. Menü NETZWERK im Bedienungsanleitung – Benutzerhandbuch HINWEIS MY BUTTON Menü OPT. im Bedienungsanleitung – Benutzerhandbuch 3.4 Ereignis Planung...
Seite 152 3. Netzwerk-Funktionen 3.5 MEIN BILD (Standbildübertragung) Anzeige (Fortsetzung) Beispiel 192.168.1.10 gestellt ist: "http://192.168.1.10/" [Logon]. [Port Settings] [Enable] 9716) [Enable] [Authentication] [Apply] [Security Settings] [Network Control] [Apply] HINWEIS Network Control Port1 (Port: 23), Network Control Port2 (Port: 9715), PJLink™ Port (Port: 4352), und Text Transfer Port (Port: 9719).
Seite 153 3. Netzwerk-Funktionen 3.6 Messenger-Funktion Netzwerk übertragen werden. HINWEIS MY BUTTON Menü OPT. im Bedienungsanleitung – Benutzerhandbuch 3.4 Ereignis Planung...
Seite 154 3. Netzwerk-Funktionen 3.6 Messenger-Funktion (Fortsetzung) Beispiel 192.168.1.10 gestellt ist: "http://192.168.1.10/" [Logon]. [Port Settings] [Enable] Text Transfer Port (Port: 9719) [Enable] [Authentication] [Apply] [Security Settings] [Network Control] [Apply] HINWEIS Network Control Port1 (Port: 23), Network Control Port2 (Port: 9715), PJLink™ Port (Port: 4352), und Text Transfer Port (Port: 9719).
Seite 155: Bedienung Über Das Netzwerk
3. Netzwerk-Funktionen 3.7 Bedienung über das Netzwerk Kommunikations Port Network Control Port1 (Port: 23) Network Control Port2 (Port: 9715) HINWEIS Command Control Einstellungen ( Beispiel 192.168.1.10: "http://192.168.1.10/" [Logon]. [Port Settings] [Enable] Network Control Port1 (Port: 23) zu verwenden. [Enable] für die [Authentication] [Enable] Network Control Port2 (Port: 9715)
Seite 156 3. Netzwerk-Funktionen 3.7 Bedienung über das Netzwerk (Fortsetzung) [Security Settings] [Network Control] [Apply] HINWEIS Network Control Port1 (Port: 23), Network Control Port2 (Port: 9715), PJLink™ Port (Port: 4352), und Text Transfer Port (Port: 9719). [Network Restart] starten.
Seite 157 3. Netzwerk-Funktionen 3.7 Bedienung über das Netzwerk (Fortsetzung) Kommando Format "RS-232C Communication" im Bedienungsanleitung – Benutzerhandbuch (Technical) Antwort Fehler Code zugefugt. "RS-232C Communication" im Bedienungsanleitung – Benutzerhandbuch (Technical) Header Datenlänge RS-232C-Befehl Verbindungs-ID bilden.
Seite 158 3. Netzwerk-Funktionen 3.7 Bedienung über das Netzwerk (Fortsetzung) Format der Antwort Daten Antwort Verbindungs-ID Antwort Verbindungs-ID <Fehlerantwort> Antwort Fehler Code Verbindungs-ID <Datenantwort> Antwort Daten Verbindungs-ID Antwort Statuscode Verbindungs-ID Fehlercode für Antwort Verbindungs-ID Authentisierung...
Seite 159 3. Netzwerk-Funktionen 3.7 Bedienung über das Netzwerk (Fortsetzung) Automatischer Abbruch der Verbindung Authentisierung HINWEIS...
Seite 160: Steuern Des Externen Geräts Über Diesen Projektor (Mit Der Funktion Netzbrücke)
3. Netzwerk-Funktionen 3.8 Steuern des externen Geräts über diesen Projektor (mit der Funktion NETZBRÜCKE) CONTROL 3.8.1 Anschließen von Geräten CONTROL HINWEIS "Connection to the ports" im Bedienungsanleitung – Benutzerhandbuch (Technical)
Seite 161 3. Netzwerk-Funktionen 3.8.2 Kommunikations-Setup Menü OPT. - SERVICE – KOMMUNIKATION im Bedienungsanleitung – Benutzerhandbuch den CONTROL CONTROL Einstellung CONTROL HINWEIS vorgegeben. CONTROL 3.8.3 Kommunikationsport Network Bridge Port HINWEIS Network Bridge Port...
Seite 162: Übertragungsmethode
3. Netzwerk-Funktionen 3.8.4 Übertragungsmethode Menü OPT. - SERVICE – KOMMUNIKATION im Bedienungsanleitung – Benutzerhandbuch 3.8.4.1 HALB-DUPLEX Menü OPT. - SERVICE – KOMMUNIKATION im Bedienungsanleitung – Benutzerhandbuch...
Seite 163 3. Netzwerk-Funktionen 3.8.4.1 HALB-DUPLEX (Fortsetzung) Menü OPT. - SERVICE – KOMMUNIKATION im Bedienungsanleitung – Benutzerhandbuch HINWEIS 3.8.4.2 VOLL-DUPLEX HINWEIS...
Seite 164 Projector CP-DW10N User's Manual (detailed) Operating Guide – Technical Resolution (H x V) H. frequency (kHz) V. frequency (Hz) Rating Signal mode 720 x 400 37.9 85.0 VESA TEXT 640 x 480 31.5 59.9 VESA VGA (60Hz) 640 x 480 37.9...
Seite 165 Initial set signals Initial set signals Back porch (B) Front porch (D) Back porch (b) Front porch (d) Active video (C) Active video (c) Data Data H. Sync. V. Sync. Sync (A) Sync (a) Vertical signal timing (lines) 720 x 400 / TEXT 20.3 640 x 480 / VGA (60Hz) 25.4...
Seite 166 Connection to the ports NOTICE HDMI COMPUTER IN1, COMPUTER IN2, MONITOR OUT (1) for PC signal Signal Signal Video Red Ground Video Green Ground Ground Red V. sync. Ground Green (2) for Component signal Signal Signal Ground Ground Ground Ground Ground...
Seite 167: To Input Component Video Signal To Computer In Ports
Connection to the ports (continued) To input component video signal to COMPUTER IN ports HDMI COMPONENT VIDEO OUT COMPUTER IN1 or IN2 COMPUTER IN1 and IN2...
Seite 168 Connection to the ports (continued) HDMI S-VIDEO Signal Ground Ground VIDEO...
Seite 169 Connection to the ports (continued) HDMI AUDIO IN1, AUDIO IN2 AUDIO IN3 AUDIO OUT...
Seite 170 Connection to the ports (continued) HDMI CONTROL 9 8 7 5 4 3 2 1 Signal Signal Signal Ground HDMI 18 16 14 12 10 19 17 15 13 11 Signal Signal Signal Signal Signal Signal 1 TX+ 2 TX- 3 RX+ 6 RX-...
Seite 171 PJLink command 0 = Standby 0 = Standby 20 = MUTE off AVMT AV Mute 21 = MUTE on 30 = AV MUTE off 31 = AV MUTE on 20 = MUTE off AV Mute inquiry 21 = MUTE on 30 = AV MUTE off 31 = AV MUTE on Error Status inquiry...
Seite 172 PJLink command (continued) 11 12 22 23 31 NOTE...
Seite 173 RS-232C Communication 19). command table ( Connection CONTROL RS-232C CONTROL RS-232C Cable (cross) CONTROL 9 8 7 5 4 3 2 1 − − − RTS (7) (7) RTS (9) − RI (9)
Seite 174: Command Format
RS-232C Communication (continued) Communicaion settings 1. Protocol 2. Command format Header Setting Header Action code size code Action <SET> (aH) (bH) (cH) <GET> (aH) (bH) (aH) (bH) (aH) (bH) (aH) (bH) [Header code] [Packet] [Data size] ~ 4. For byte number refer to 19).
Seite 175 RS-232C Communication (continued) 3. Response code / Error code (1) ACK reply : 06h (2) NAK reply : 15h (3) Error reply : 1Ch + 0000h (4) Data reply : 1Dh + xxxxh NOTE...
Seite 176 Command Control via the Network 19). command table ( Connection LAN cable (CAT-5 or greater)
Seite 177 Command Control via the Network Communicaion Port Port Settings [Enable] [Network Control Port1 (Port: 23)] Network Control [Enable] Port1 (Port: 23) [Authentication] is required. [Enable] [Network Control Port2 (Port: 9715)] Network Control Port2 (Port: 9715) [Enable] [Authentication] is required. Security Settings [Network Network Control Control Port1 (Port: 23)] and [Network...
Seite 178 Command Control via the Network (continued) Command control settings [TCP #23] 1. Command format 2. Response code / Error code (1) ACK reply : 06h 11). (2) NAK reoly : 15h 11). (3) Error reply : 1Ch + 0000h 11). (4) Data reply : 1Dh + xxxxh 11).
Seite 179 Command Control via the Network (continued) 2. Response code / Error code (1) ACK reply : 06h + ××h (2) NAK reoly : 15h + ××h (3) Error reply : 1Ch + 0000h + ××h (4) Data reply : 1Dh + xxxxh + ××h (5) Authentication error reply : 1Fh + 0400h + ××h (6) Projector busy reply: 1Fh + ××××h + ××h Automatic Connection Break...
Seite 180 Network Bridge Communication 3.7 Controlling the external device via the projector(using the NETWORK BRIDGE function) - Network Guide. Connection cable. CONTROL OPTION menu - SERVICE - COMMUNICATION in the User's Manual - Operating Guide) CONTROL RS-232C...
Seite 181: Communication Settings
Network Bridge Communication Communication settings OPTION menu - SERVICE - COMMUNICATION in the User's Manual - Operating Guide) Item Start bit NOTE 3.8.4 Transmission method- Network Guide.
Seite 182 RS-232C Communication / Network command table Command Data Names Operation Type Header Action Type Setting Code Power BE EF 06 00 2A D3 01 00 00 60 00 00 BE EF 06 00 BA D2 01 00 00 60 01 00 BE EF 06 00 19 D3...
Seite 183 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting Code GAMMA #1 DEFAULT BE EF 06 00 07 E9 01 00 A1 30 20 00 #2 DEFAULT BE EF 06 00 97 E8 01 00 A1 30 21 00...
Seite 184 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting Code User Gamma Point 8 BE EF 06 00 7C FF 02 00 97 30 00 00 Increment BE EF 06 00 1A FF 04 00 97 30 00 00...
Seite 185 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting Code COLOR BE EF 06 00 B5 72 02 00 02 22 00 00 Increment BE EF 06 00 D3 72 04 00 02 22 00 00 Decrement BE EF...
Seite 186 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting Code H SIZE BE EF 06 00 B5 82 02 00 02 21 00 00 Increment BE EF 06 00 D3 82 04 00 02 21 00 00 Decrement...
Seite 187 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting Code FRAME LOCK – BE EF 06 00 3B C2 01 00 50 30 00 00 COMPUTER IN1 BE EF 06 00 AB C3 01 00 50 30 01 00...
Seite 188 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting Code VOLUME - BE EF 06 00 FD CD 02 00 64 20 00 00 COMPUTER IN2 Increment BE EF 06 00 9B CD 04 00 64 20 00 00...
Seite 189 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting Code AUDIO OUT STANDBY Set BE EF 06 00 EA DE 01 00 3F 20 00 00 AUDIO1 BE EF 06 00 7A DF 01 00 3F 20 01 00...
Seite 190 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting Code MENU POSITION V BE EF 06 00 40 D7 02 00 16 30 00 00 Increment BE EF 06 00 26 D7 04 00 16 30 00 00 Decrement...
Seite 191 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting Code AUTO POWER OFF BE EF 06 00 08 86 02 00 10 31 00 00 Increment BE EF 06 00 6E 86 04 00 10 31 00 00 Decrement...
Seite 192 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting Code REMOTE FREQ. Disable BE EF 06 00 FF 3D 01 00 30 26 00 00 NORMAL Enable BE EF 06 00 6F 3C 01 00 30 26 01 00...
Seite 193 Hitachi Consumer Electronics Co. Ltd., Shin-Otemachi Bldg 5f, 2-1, Otemachi 2-Chome, Chiyoda-Ku, Tokyo 100-0004 Japan HITACHI EUROPE LTD. HITACHI EUROPE S.A. Consumer Affairs Department 364, Kifissias Ave. & 1, Delfon Str. PO Box 3007 152 33 Chalandri Maidenhead Athens Berkshire SL6 8ZE...

Hitachi CP-DW10N Bedienungsanleitung

Inhaltsverzeichnis

Bedienungsanleitung (Kurzform)

Quicklinks

Kapitel

Fehlerbehebung

Verwandte Anleitungen für Hitachi CP-DW10N

Inhaltszusammenfassung für Hitachi CP-DW10N

Inhaltsverzeichnis
