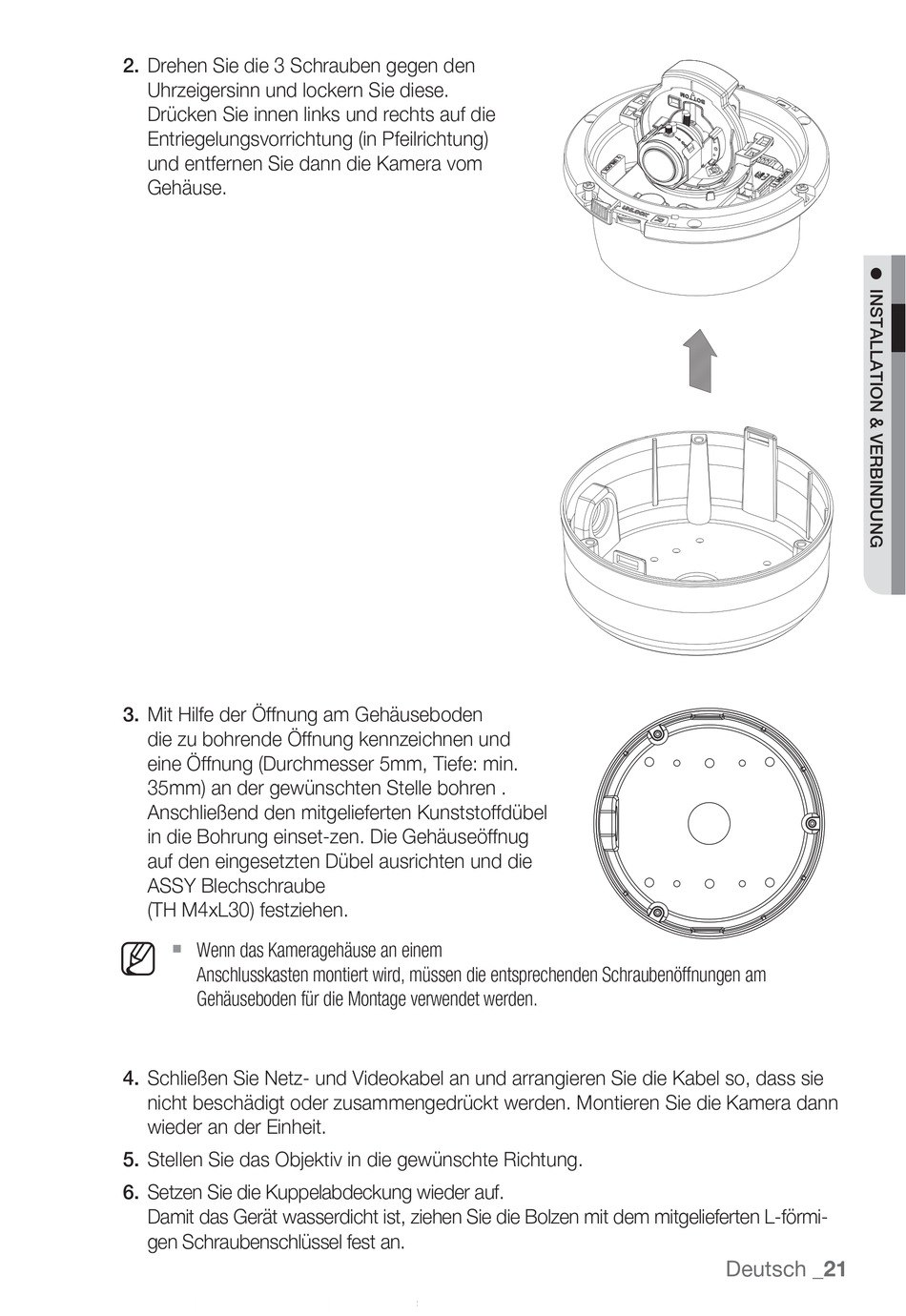

2.
Drehen Sie die 3 Schrauben gegen den
Uhrzeigersinn und lockern Sie diese.
Drücken Sie innen links und rechts auf die
Entriegelungsvorrichtung (in Pfeilrichtung)
und entfernen Sie dann die Kamera vom
Gehäuse.
3.
Mit Hilfe der Öffnung am Gehäuseboden
die zu bohrende Öffnung kennzeichnen und
eine Öffnung (Durchmesser 5mm, Tiefe: min.
35mm) an der gewünschten Stelle bohren .
Anschließend den mitgelieferten Kunststoffdübel
in die Bohrung einset-zen. Die Gehäuseöffnug
auf den eingesetzten Dübel ausrichten und die
ASSY Blechschraube
(TH M4xL30) festziehen.
M
Wenn das Kameragehäuse an einem
Anschlusskasten montiert wird, müssen die entsprechenden Schraubenöffnungen am
Gehäuseboden für die Montage verwendet werden.
4.
Schließen Sie Netz- und Videokabel an und arrangieren Sie die Kabel so, dass sie
nicht beschädigt oder zusammengedrückt werden. Montieren Sie die Kamera dann
wieder an der Einheit.
5.
Stellen Sie das Objektiv in die gewünschte Richtung.
6.
Setzen Sie die Kuppelabdeckung wieder auf.
Damit das Gerät wasserdicht ist, ziehen Sie die Bolzen mit dem mitgelieferten L-förmi-
gen Schraubenschlüssel fest an.
Deutsch _21
