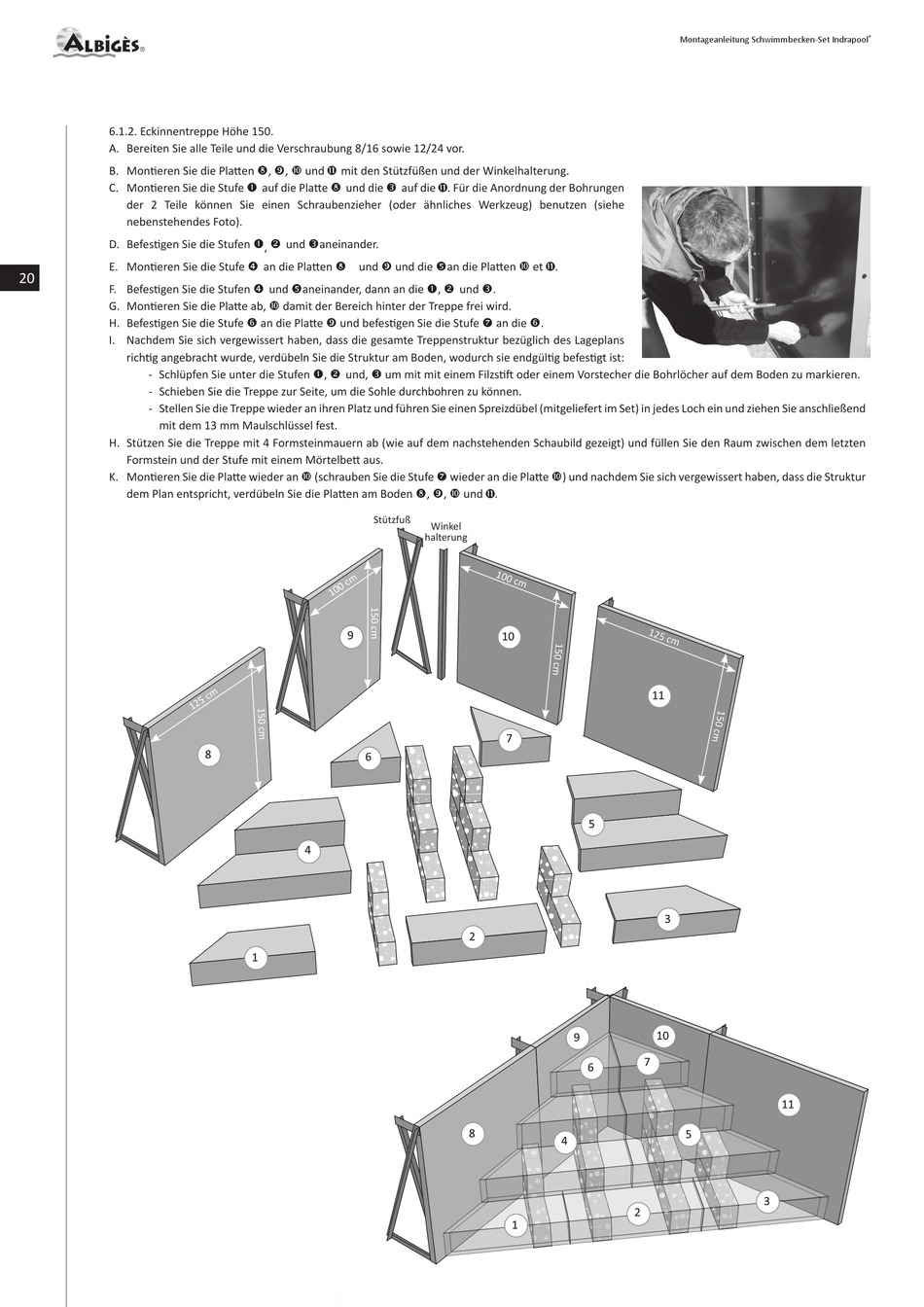

Albiges Indrapool Montageanleitung Seite 20

6.1.2. Eckinnentreppe Höhe 150.
A. Bereiten Sie alle Teile und die Verschraubung 8/16 sowie 12/24 vor.
B. Montieren Sie die Platten , ,  und
C. Montieren Sie die Stufe  auf die Platte  und die  auf die . Für die Anordnung der Bohrungen
der 2 Teile können Sie einen Schraubenzieher (oder ähnliches Werkzeug) benutzen (siehe
nebenstehendes Foto).
D. Befestigen Sie die Stufen  ,  und aneinander.
E. Montieren Sie die Stufe  an die Platten  und  und die an die Platten  et .
20
F. Befestigen Sie die Stufen  und aneinander, dann an die ,  und .
G. Montieren Sie die Platte ab,  damit der Bereich hinter der Treppe frei wird.
H. Befestigen Sie die Stufe  an die Platte  und befestigen Sie die Stufe  an die .
I. Nachdem Sie sich vergewissert haben, dass die gesamte Treppenstruktur bezüglich des Lageplans
richtig angebracht wurde, verdübeln Sie die Struktur am Boden, wodurch sie endgültig befestigt ist:
- Schlüpfen Sie unter die Stufen ,  und,  um mit mit einem Filzstift oder einem Vorstecher die Bohrlöcher auf dem Boden zu markieren.
- Schieben Sie die Treppe zur Seite, um die Sohle durchbohren zu können.
- Stellen Sie die Treppe wieder an ihren Platz und führen Sie einen Spreizdübel (mitgeliefert im Set) in jedes Loch ein und ziehen Sie anschließend
mit dem 13 mm Maulschlüssel fest.
H. Stützen Sie die Treppe mit 4 Formsteinmauern ab (wie auf dem nachstehenden Schaubild gezeigt) und füllen Sie den Raum zwischen dem letzten
Formstein und der Stufe mit einem Mörtelbett aus.
K. Montieren Sie die Platte wieder an  (schrauben Sie die Stufe  wieder an die Platte ) und nachdem Sie sich vergewissert haben, dass die Struktur
dem Plan entspricht, verdübeln Sie die Platten am Boden , ,  und .
mit den Stützfüßen und der Winkelhalterung.
Stützfuß
Winkel
halterung
