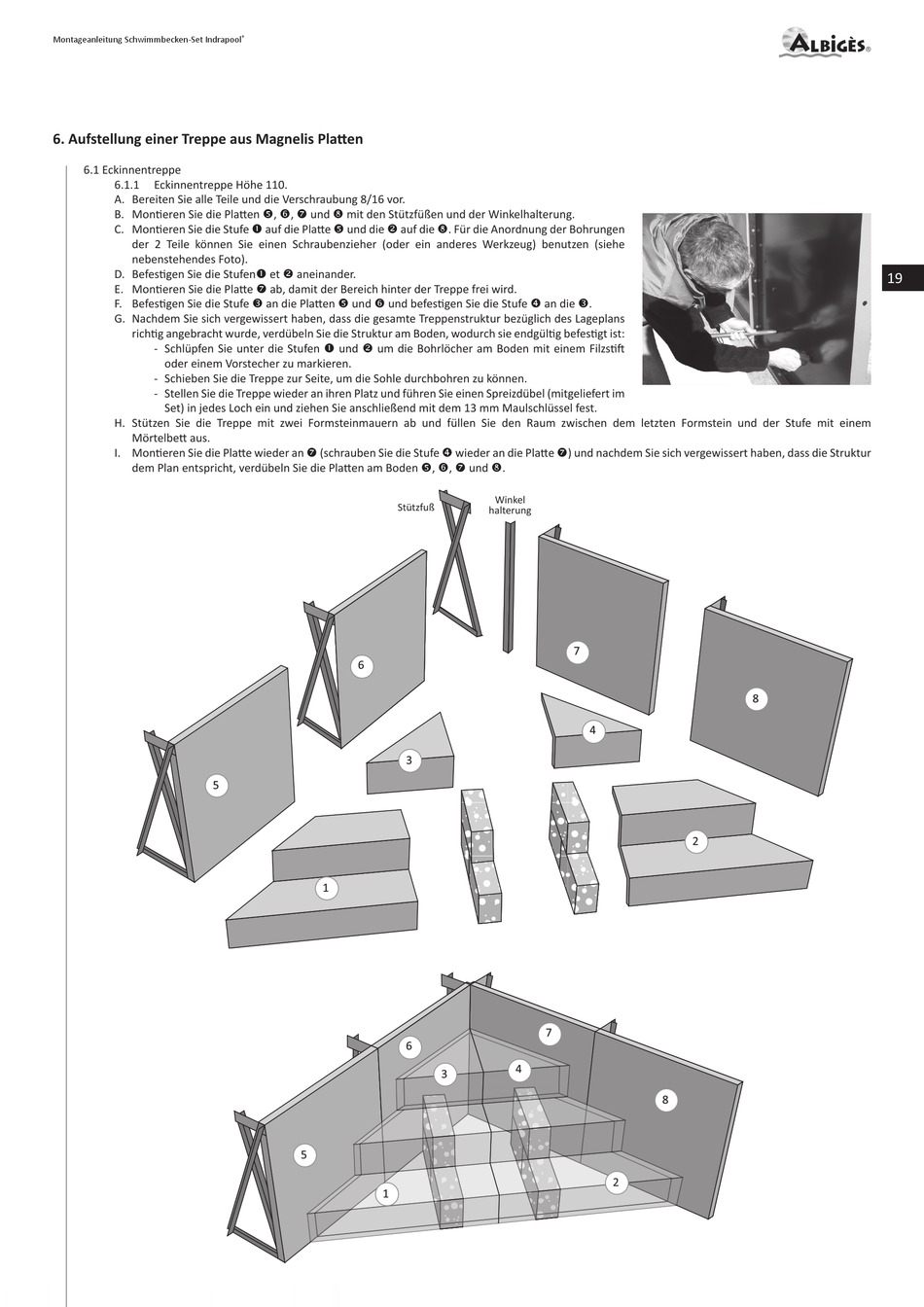

6. Aufstellung einer Treppe aus Magnelis Platten
6.1 Eckinnentreppe
6.1.1 Eckinnentreppe Höhe 110.
A. Bereiten Sie alle Teile und die Verschraubung 8/16 vor.
B. Montieren Sie die Platten , ,  und  mit den Stützfüßen und der Winkelhalterung.
C. Montieren Sie die Stufe  auf die Platte  und die  auf die . Für die Anordnung der Bohrungen
der 2 Teile können Sie einen Schraubenzieher (oder ein anderes Werkzeug) benutzen (siehe
nebenstehendes Foto).
D. Befestigen Sie die Stufen et  aneinander.
E. Montieren Sie die Platte  ab, damit der Bereich hinter der Treppe frei wird.
F. Befestigen Sie die Stufe  an die Platten  und  und befestigen Sie die Stufe  an die .
G. Nachdem Sie sich vergewissert haben, dass die gesamte Treppenstruktur bezüglich des Lageplans
richtig angebracht wurde, verdübeln Sie die Struktur am Boden, wodurch sie endgültig befestigt ist:
- Schlüpfen Sie unter die Stufen  und  um die Bohrlöcher am Boden mit einem Filzstift
oder einem Vorstecher zu markieren.
- Schieben Sie die Treppe zur Seite, um die Sohle durchbohren zu können.
- Stellen Sie die Treppe wieder an ihren Platz und führen Sie einen Spreizdübel (mitgeliefert im
Set) in jedes Loch ein und ziehen Sie anschließend mit dem 13 mm Maulschlüssel fest.
H. Stützen Sie die Treppe mit zwei Formsteinmauern ab und füllen Sie den Raum zwischen dem letzten Formstein und der Stufe mit einem
Mörtelbett aus.
I. Montieren Sie die Platte wieder an  (schrauben Sie die Stufe  wieder an die Platte ) und nachdem Sie sich vergewissert haben, dass die Struktur
dem Plan entspricht, verdübeln Sie die Platten am Boden , ,  und .
®
