Anzeigen
LED1
LED2
LED3
LED4
LED5
LED6
LED7
Bedienelemente
T1
Zurzeit unterstützte Lokdecoder/Systemformate
Im reinen SelecTRIX 1 Betrieb:
Gleichzeitiges Fahren von bis zu 103 Loks mit SelecTRIX 1 Lokdecodern
Im erweiterten SelecTRIX 2 Betrieb (zusätzlich zu den möglichen 103 SelecTRIX 1 Loks):
Gleichzeitiges Fahren von bis zu 32 Loks (ab FCC Version 0.90) mit diesen 8 Lokdecoder/Systemformaten:
Systembezeichnung
SelecTRIX 2
DCC kurze Adressen
DCC kurze Adressen
DCC kurze Adressen
DCC lange Adressen
DCC lange Adressen
Märklin Motorola alt
Märklin Motorola neu
In dem erweiterten Systemformat ist es möglich, zusätzlich zu den 103 SelecTRIX (1) Loks 32 Loks mit
Formaten der oberen Tabelle gemischt mitfahren zu lassen. Zu den 32 Loks werden nur 'fahrende' Loks
gezählt. Auf der Anlage können entsprechend dem System -Adressbereich bis zu 9999 Loks stehen, aber
nur 32 (ab FCC Version 0.90) können gleichzeitig fahren (zusätzlich zu den 103 SelecTRIX (1) Loks)!
Gleichzeitig mögliche System-Fahrformate:
Zurzeit kann aus einem der folgenden System -Fahrformate gewählt werden:
1.
Nur SelecTRIX 1
2.
SelecTRIX 1, SelecTRIX 2
3.
SelecTRIX 1, SelecTRIX 2 und DCC
4.
Nur DCC
5.
SelecTRIX 1, SelecTRIX 2 und Märklin Motorola
6.
Nur MM
7.
SelecTRIX 1, SelecTRIX 2, DCC und Märklin Motorola
Die System-Formatumstellung kann über ST-TRAIN, die Mobile Station
das Lok-Control 2000
1)
Nach dem kostenlosen 'Update' der TRIX Mobile Station
2)
Nach dem Update/Austausch der Mikro-Controller

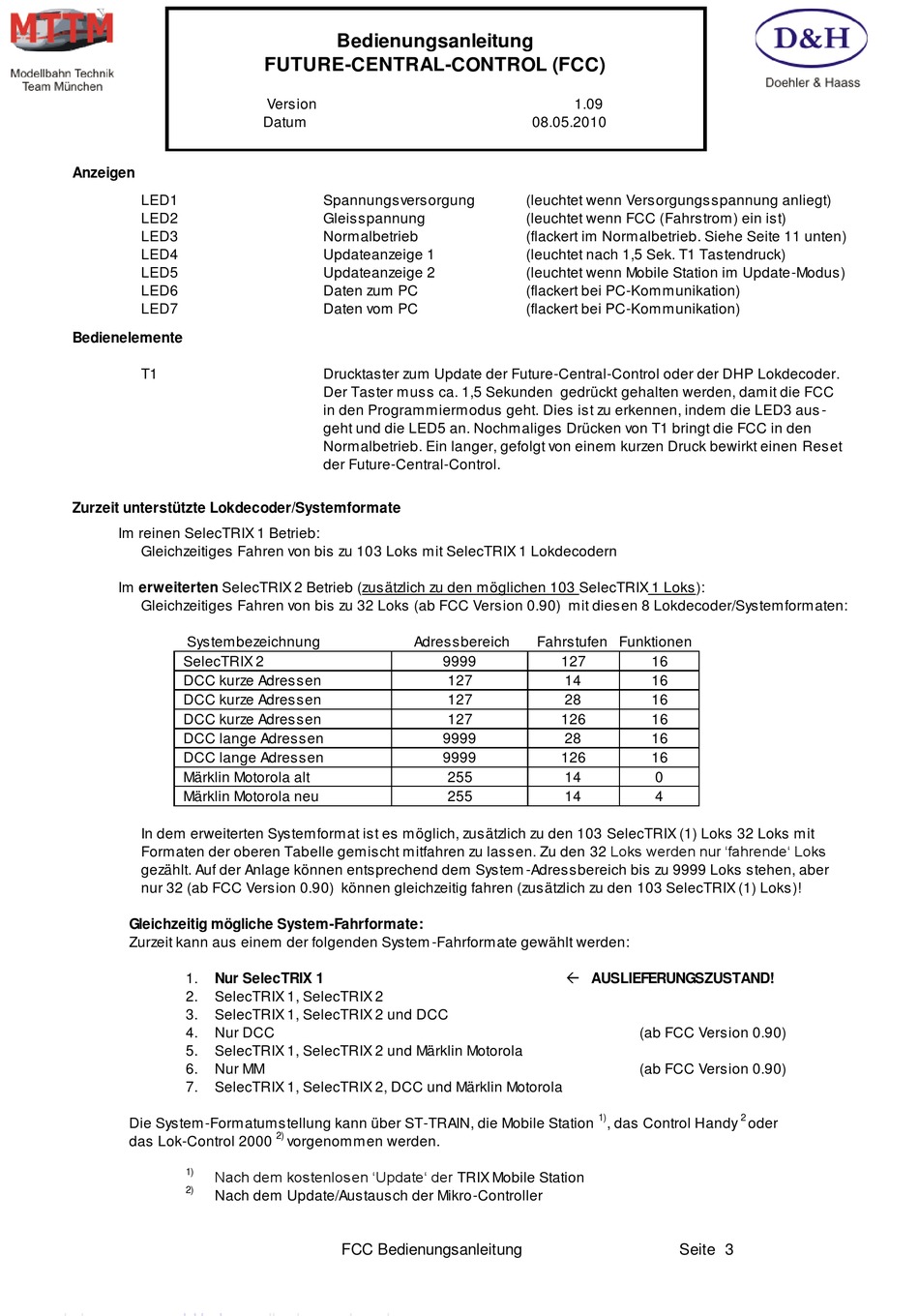

Bedienungsanleitung
FUTURE-CENTRAL-CONTROL (FCC)
Version
Datum
Spannungsversorgung
Gleisspannung
Normalbetrieb
Updateanzeige 1
Updateanzeige 2
Daten zum PC
Daten vom PC
Drucktaster zum Update der Future-Central-Control oder der DHP Lokdecoder.
Der Taster muss ca. 1,5 Sekunden gedrückt gehalten werden, damit die FCC
in den Programmiermodus geht. Dies ist zu erkennen, indem die LED3 aus -
geht und die LED5 an. Nochmaliges Drücken von T1 bringt die FCC in den
Normalbetrieb. Ein langer, gefolgt von einem kurzen Druck bewirkt einen Reset
der Future-Central-Control.
Adressbereich
2)
vorgenommen werden.
FCC Bedienungsanleitung
1.09
08.05.2010
(leuchtet wenn Versorgungsspannung anliegt)
(leuchtet wenn FCC (Fahrstrom) ein ist)
(flackert im Normalbetrieb. Siehe Seite 11 unten)
(leuchtet nach 1,5 Sek. T1 Tastendruck)
(leuchtet wenn Mobile Station im Update-Modus)
(flackert bei PC-Kommunikation)
(flackert bei PC-Kommunikation)
Fahrstufen Funktionen
9999
127
127
14
127
28
127
126
9999
28
9999
126
255
14
255
14
AUSLIEFERUNGSZUSTAND!
1)
, das Control Handy
16
16
16
16
16
16
0
4
(ab FCC Version 0.90)
(ab FCC Version 0.90)
2
oder
Seite 3
