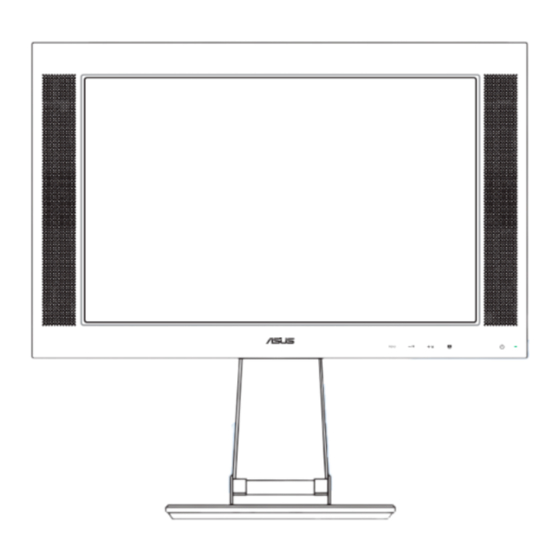

- Seite 1 PW191 LCD Monitor Benutzerhandbuch...
- Seite 2 Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.
-
Seite 3: Inhaltsverzeichnis
Allgemeine Anleitung OSD (On-Screen Display)-Menü ..........3-2 3.1.1 Neukonfi guration ............. 3-2 3.1.2 Einführung in die OSD-Funktionen ......3-2 Pivot Pro-Software ............. 3-5 ® Problembehandlung (Häufi g gestellte Fragen) ...... 3-6 PW191 Spezifi kationsübersicht ..........3-7 Unterstützte Arbeitsmodi ............. 3-9... -
Seite 4: Erklärungen
Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß... -
Seite 5: Sicherheitsinformationen
Sicherheitsinformationen • Bevor Sie den Monitor installieren, lesen Sie sorgfältig alle mitgelieferten Informationen. • Um Feuer- und Stromschlagrisiken zu vermindern, setzen Sie den Monitor niemals Regen oder Feuchtigkeit aus. • Öffnen Sie niemals das Monitorgehäuse. Der Spannungsaufbau im Monitor kann Ihnen körperliche Schäden zufügen. •... -
Seite 6: Pfl Ege Und Reinigung
Pfl ege & Reinigung • Bevor Sie den Monitor anheben oder neu positionieren sollten Sie die Kabel und Netzleitung abziehen. Wenn Sie den Monitor anheben oder tragen, fassen Sie ihn an den Kanten an. Heben Sie ihn nicht am Ständer oder einem Kabel an. -
Seite 7: Weitere Informationsquellen
An den folgenden Quellen fi nden Sie weitere Informationen und Produkt- sowie Software-Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen auf Seite viii aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. -
Seite 8: Paketinhalt
Paketinhalt Stellen Sie sicher, dass Ihr PW191 LCD-Paket die folgenden Artikel enthält: LCD-Monitor Schnellstartanleitung Support-CD 1 x Netzkabel 1 x Netzteil 1 x VGA-Kabel 1 x DVI-Kabel 1 x Audiokabel 1 x Rückseitenanschlussabdeckung Sollten o.g. Artikel beschädigt oder nicht vorhanden sein, wenden Sie sich bitte an Ihren Händler. - Seite 9 Kapitel 1 Dieses Kapitel beschreibt die Leistungsmerkmale und die Vorder- und Rückseite des ASUS LCD-Monitors PW191.
-
Seite 10: Willkommen
Monitor kann im Uhrzeigersinn gedreht werden, um Bilder, Dokumente und Webseiten in voller Länge zu betrachten, und beim Surfen im Internet seltener auf die Bildlaufl eiste angewiesen zu sein. Der PW191-Monitor verfügt außerdem über einen schwenkbaren und neigungsfähigen Ständer, sowie einen blendfreien Bildschirm, der Ihre Augen schützt und leicht zu säubern ist. -
Seite 11: Monitoreinführung
Diese Schaltfl äche wirkt außerdem als Hotkey für die Lautstärkeeinstellung. Sensor: • Berühren Sie diesen Sensor, um den Wert der ausgewählten Funktion zu vergrößern oder zur nächsten Funktion überzugehen. • Diese Schaltfl äche wirkt außerdem als Hotkey für die Helligkeitseinstellung. ASUS LCD-Monitor PW191... - Seite 12 Sensor: • Mit diesem Hotkey können Sie durch die SPLENDID™ Video- erweiterungstechnologie zwischen fünf voreingestellten Videomodi (Game Mode, Night View Mode, Scenery Mode, Standard Mode, Theater Mode) hin und her schalten. • Verlassen Sie das OSD-Menü, oder kehren Sie bei aktivem OSD- Menü...
-
Seite 13: Rückseite Des Lcd-Monitors
VGA-Anschluss. Dieser 15-pin-Anschluss ist für die Verbindung mit PC- Grafi kkarten gedacht. Audio-Eingang . Dieser Anschluss verbindet den Monitor über das mitgelieferte Audiokabel mit PC-Audioquellen. Kopfhörereingang . Dieser Anschluss nimmt einen Kopfhörer mit einem Stereo Mini-Stecker (3.5mm) auf. Kopfhörer müssen separat erworben werden. ASUS LCD-Monitor PW191... - Seite 14 Kapitel 1: Produkteinführung...
- Seite 15 Kapitel 2 Dieses Kapitel liefert die Anleitung zum korrekten Anschluss der Kabel und zur Einstellung des Monitor-Neigungswinkels.
-
Seite 16: Kapitel 2: Aufbau
Aufstellen des Monitors Der Monitor ist im Paket zusammengeklappt. Um ihn aufzustellen, halten Sie mit einer Hand den Ständer fest und drücken Sie mit der anderen vorsichtig den Bildschirm nach vorn. Ständer Anschließen der Kabel So schließen Sie die Kabel an: Stellen Sie den Monitor auf die gewünschte Höhe und den gewünschten... -
Seite 17: Einschalten Des Monitors
Abdeckung korrekt geschlossen wurde. Einschalten des Monitors Berühren Sie vorsichtig den Power-Sensor . Die Position des Power- Sensors entnehmen Sie der Beschreibung auf Seite 1-4. Die Stromanzeige leuchtet blau auf um anzuzeigen, dass der Monitor eingeschaltet ist. ASUS LCD-Monitor PW191... -
Seite 18: Veränderung Des Neigungswinkels
Veränderung des Neigungswinkels Der Monitor kann in verschiedene Richtungen ausgerichtet werden, wie im Folgenden gezeigt. • Für optimale Darstellung wird empfohlen, den Monitor im Ganzen zu betrachten und ihn dann auf den Winkel einzustellen, der für Sie am bequemsten ist. •... -
Seite 19: Entfernen Des Standbeins (Für Vesa-Konforme Wandmontage)
• Das Standbein macht es möglich, den Monitor um bis zu 120º nach links oder rechts zu drehen. 120º Entfernen des Standbeins (für VESA-konforme Wandmontage) Das entfernbare Standbein des PW191-Monitors wurde speziell für die VESA-konforme Wandmontage entworfen. So entfernen Sie das Standbein: Drehen Sie die VESA-Abdeckung gegen den Uhrzeigersinn, um sie zu öffnen. - Seite 20 Entfernen Sie die vier Schrauben am Monitorständer mit einem Schraubenzieher. Die VESA-Wandanbringung (100 mm x 100 mm) muss separat erworben werden. Kapitel 2: Aufbau...
- Seite 21 Kapitel 3 Dieses Kapitel gibt Anleitung zur Benutzung des Monitors, einschließlich einer Beschreibung des OSD (On-Screen Display)- Menüs und der Pivot Pro-Software. ®...
-
Seite 22: Osd (On-Screen Display)-Menü
OSD (On-Screen Display)-Menü 3.1.1 Neueinstellung Splendid Berühren Sie den -Sensor, um Landschaftsmodus das OSD-Menü zu deaktivieren. Standardmodus Theatermodus Spielmodus Nachtmodus Menü: S: Exit Mit Hilfe von können Sie sich durch die Funktionen bewegen. Wählen Sie die gewünschte Funktion an, in dem Sie den MENU-Sensor berühren. - Seite 23 • Farbtemperatur: Enthält fünf Farbmodi, einschließlich including Kühl, Normal, Warm, sRGB, und Anwender (Benutzereinstellung). • Hautton: Enthält drei Farbeinstellungen, einschließlich Rötlich, Natürlich, und Gelblich. Im Benutzereinstellungsmodus sind die Farben R (Rot), G (Grün), und B (Blau) vom Benutzer von 0-100 einstellbar. ASUS LCD-Monitor PW191...
- Seite 24 Eingangsauswahl Hier können Sie entweder VGA Eingangswahl oder DVI als Eingangsquelle festlegen. Menü: S: Exit System-Einstellungen Hier können Sie die System- System-Einstellungen Einstellungen verändern. Lautstärke OSD-Einstellungen Sprache Information Zurücksetzen Menü: S: Exit • Lautstärke: einstellbar von 0 bis 100. Der Hotkey aktiviert diese Funktion.
-
Seite 25: Pivot ® Pro-Software
Rotieren - Strg + Shift + R 0º - Strg + Shift + 0 90º - Strg + Shift + 9 180º - Strg + Shift + 8 270º - Strg + Shift + 7 • Weitere Informationen fi nden Sie unter www.portrait.com. ASUS LCD-Monitor PW191... -
Seite 26: Problembehandlung (Häufi G Gestellte Fragen)
Problembehandlung (Häufi g gestellte Fragen) Problem Mögliche Lösung Power-LED leuchtet • Berühren Sie den -Sensor, um zu überprüfen, ob der Monitor nicht eingeschaltet ist. • Prüfen Sie, ob das Netzkabel korrekt mit dem Monitor und der Stromquelle verbunden ist. Die Power-LED •... - Seite 27 PW191 specifi cation summary Bildschirmtyp TFT LCD (Anti-Refl ektions-Blendmonitor) Bildschirmgröße 19” Breitbildschirm Max. Aufl ösung WXGA + 1440 x 900 Pixelabstand 0.285mm Helligkeit (Typ.) 300cd/m Kontrastverhältnis (Typ.) 500:1 Betrachtungswinkel (H/V) 150º/130º 16.2M Anzeigefarben Reaktionszeit 8ms (Tr+Tf) ZBD (Zero Bright Dot) SPLENDID™...
-
Seite 28: Pw191 Spezifi Kationsübersicht
PW191 Spezifi kationsübersicht Drehachse 0º / 90º (Gegen den Uhrzeigersinn) Höhenverstellung VESA-Wandmontage 100 x 100mm Kensington-Schlossbuchse Stromversorgung 100~240V~ 50Hz/60Hz Stromverbrauch Eingeschaltet: < 48W, Standby: < 2W, Ausgeschaltet: < 1W Gewicht ca. 8.5 Kg Abmessungen 520 mm (B) x 490mm (H) x 285mm (T) Unterstützte Sprachen... -
Seite 29: Unterstützte Arbeitsmodi
