12

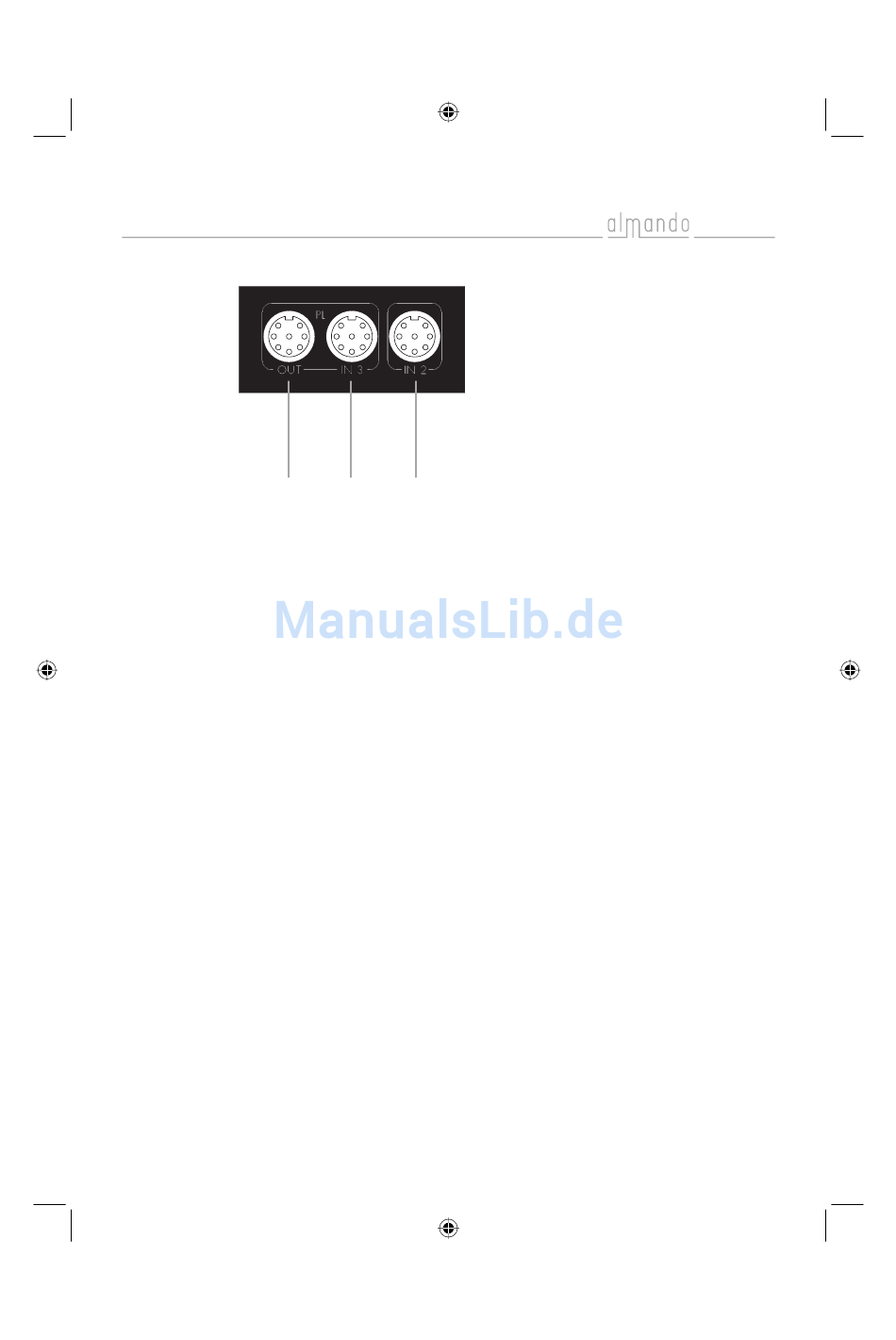

Anschlüsse
Front
1
1
OUTPUT (Powerlink-Ausgang)
8-polige DIN-Buchse
Pin 2 - Masse
Pin 3 - Output L
Pin 4 - Powerlink-Mute Schaltspannung (5 V DC)
Pin 5 - Output R
2
INPUT 2
8-polige DIN-Buchse
Pin 2 - Masse
Pin 3 - Input R
Pin 4 - Eingang für Schaltspannung/Trigger-Signal (5-15 V DC)
zum Aktivieren von INPUT 2 (z.B. Powerlink-Mute)
Pin 5 - Input L
Ist der Schiebeschalter (Trigger ON/OFF) auf der rechten Gehäu-
seseite auf ON, kann INPUT 2 auch als zusätzlicher Powerlink-
Eingang verwendet werden (automatische Umschaltung für zwei
B&O
®
Zuspielgeräte).
3
INPUT 3 (Powerlink-Eingang)
8-polige DIN-Buchse
Pin 2 - Masse
Pin 3 - Input L
Pin 4 - Powerlink-Mute Schaltspannung (5 V DC)
Pin 5 - Input R
3
2
