8
6

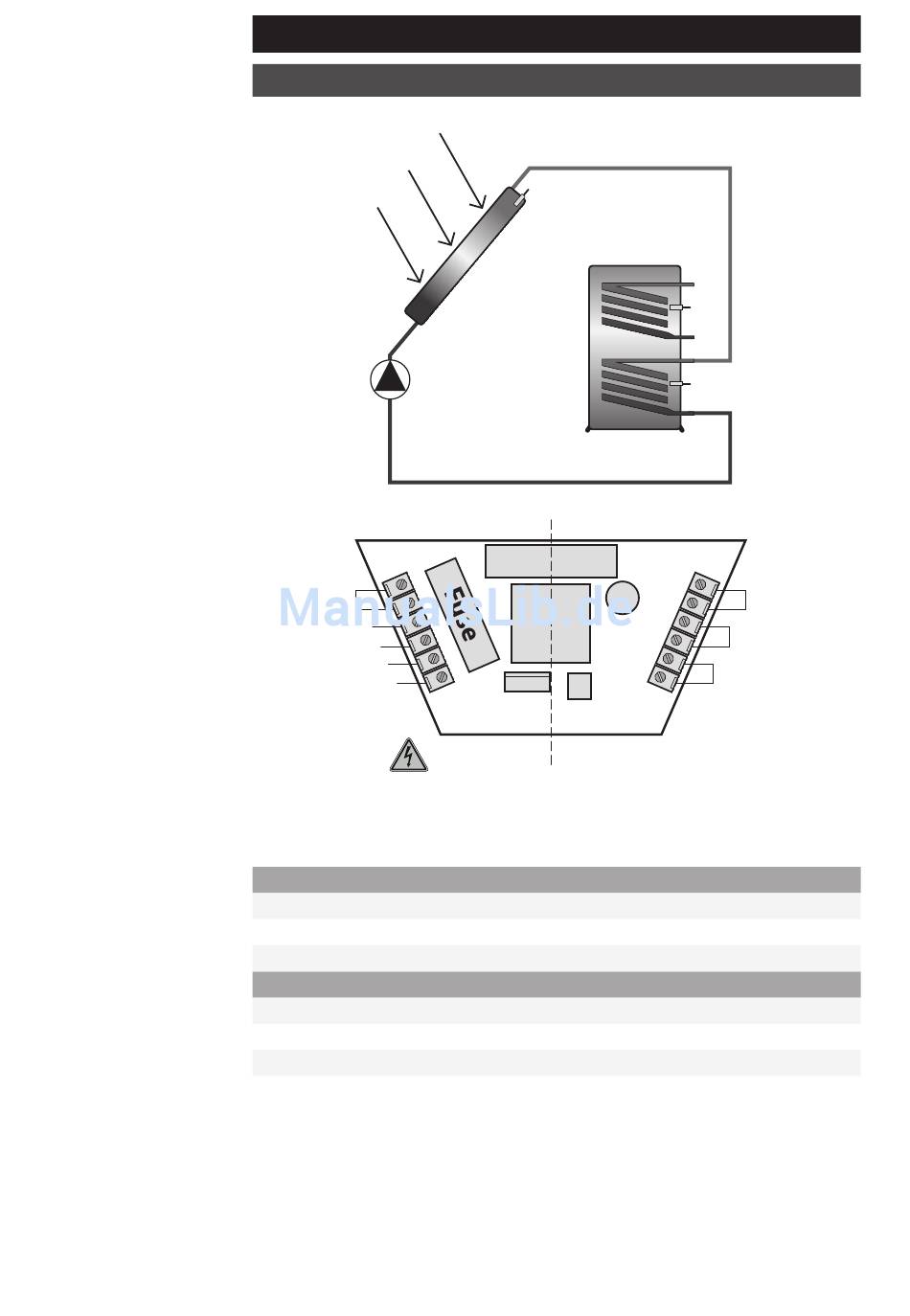

Anlagenschema
1 Kollektor, 1 Speicher
A1
PE
L
N
A1
N
230-Anschlüsse
L
Phase Netz
N
Neutralleiter - Netz und Ausgänge
A1
Solarkreispumpe (Schaltausgang 1)
Fühleranschlüsse
S1
Kollektorfühler
S2
Speicher unten
S3
Allgemeine Temperaturmessstelle
S1
S3
S2
S1
S2
S3
