Flachkanal GS62-Corner
ACHTuNG
unzulässige Länge des Flachkanals.
Nur Flachkanäle mit einer Länge von 500 mm oder 1000 mm erhältlich!
► Abstand zwischen Wandöffnung und Fensterlaibung von max. 950 mm beachten.
Die Länge des Flachkanals GS62-Corner 500 beträgt max. 500 mm. Damit ist der Kanal für einen
Abstand zwischen Wandöffnung und Fensterlaibung von 250 ... 450 mm einsetzbar.
Beträgt der Abstand zwischen Wandöffnung und Fensterlaibung mehr als 450 mm, kann optional
der Flachkanal GS62-Corner 1000 mit einer Länge von max. 1000 mm bestellt werden.
Netzteil GS62
Rückseite Netzteil GS62

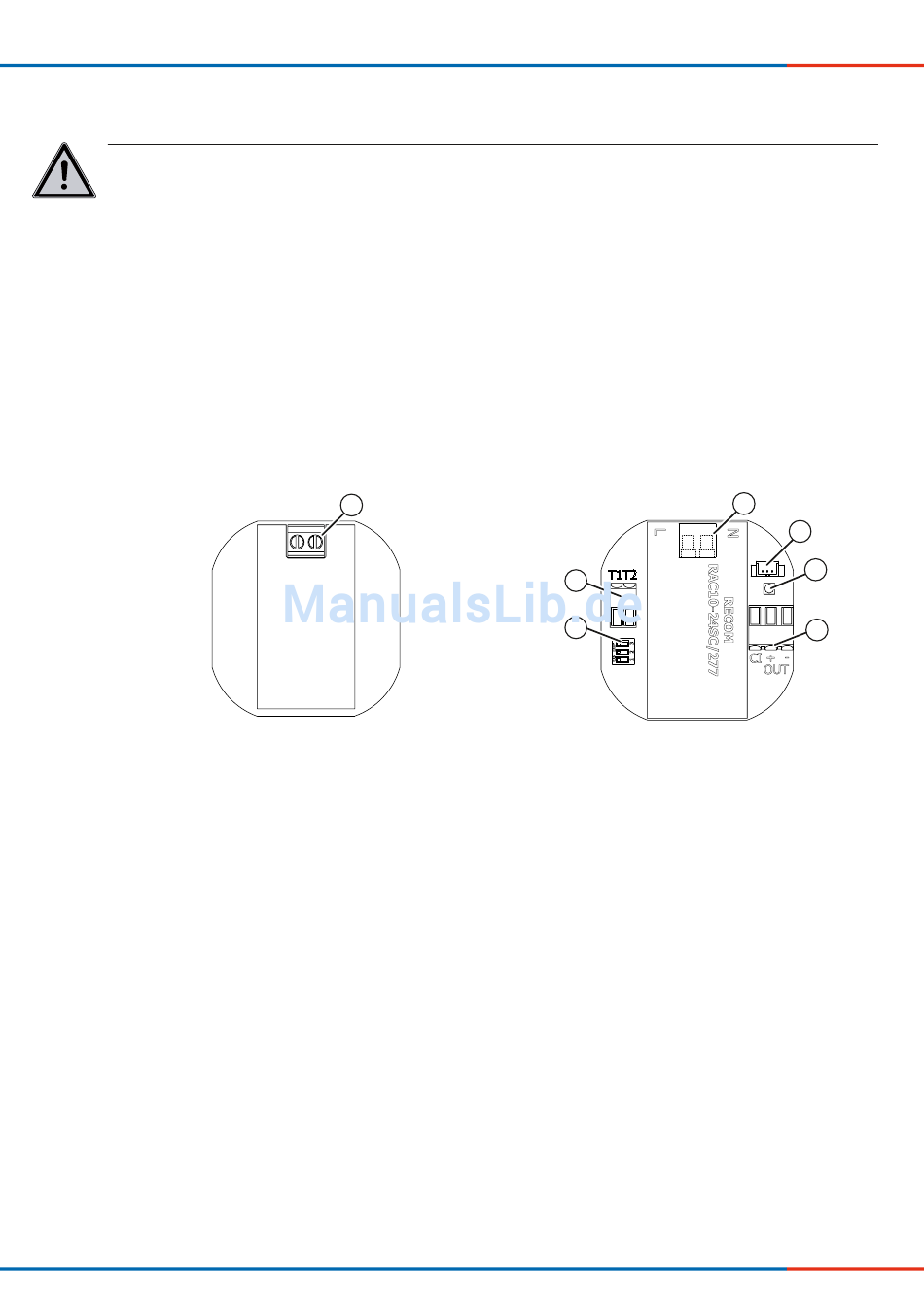

Abbildung 4: Schnittstellen Netzteil GS62
1 Netzanschluss (230 V, 50 ... 60 Hz)
2 Anschluss Feuchtesensor (verpolungssicher)
3 LED-Anzeige (Anzeige Betriebszustand)
Die Schnittstellen beinden sich auf der Platine des Netzteils GS62.
1
4 Anschluss Ventilator (OUT: + / ‒)
5 Programm-Schalter (DIP-Schalter)
6 Anschluss Taster (T1 / T2)
Abluftsystem GS62-N
SySTEMüBERSICHT
6
5
Vorderseite Netzteil GS62
•
Montage- und Bedienungsanleitung
1
2
3
4
9
