Feuchtesensor

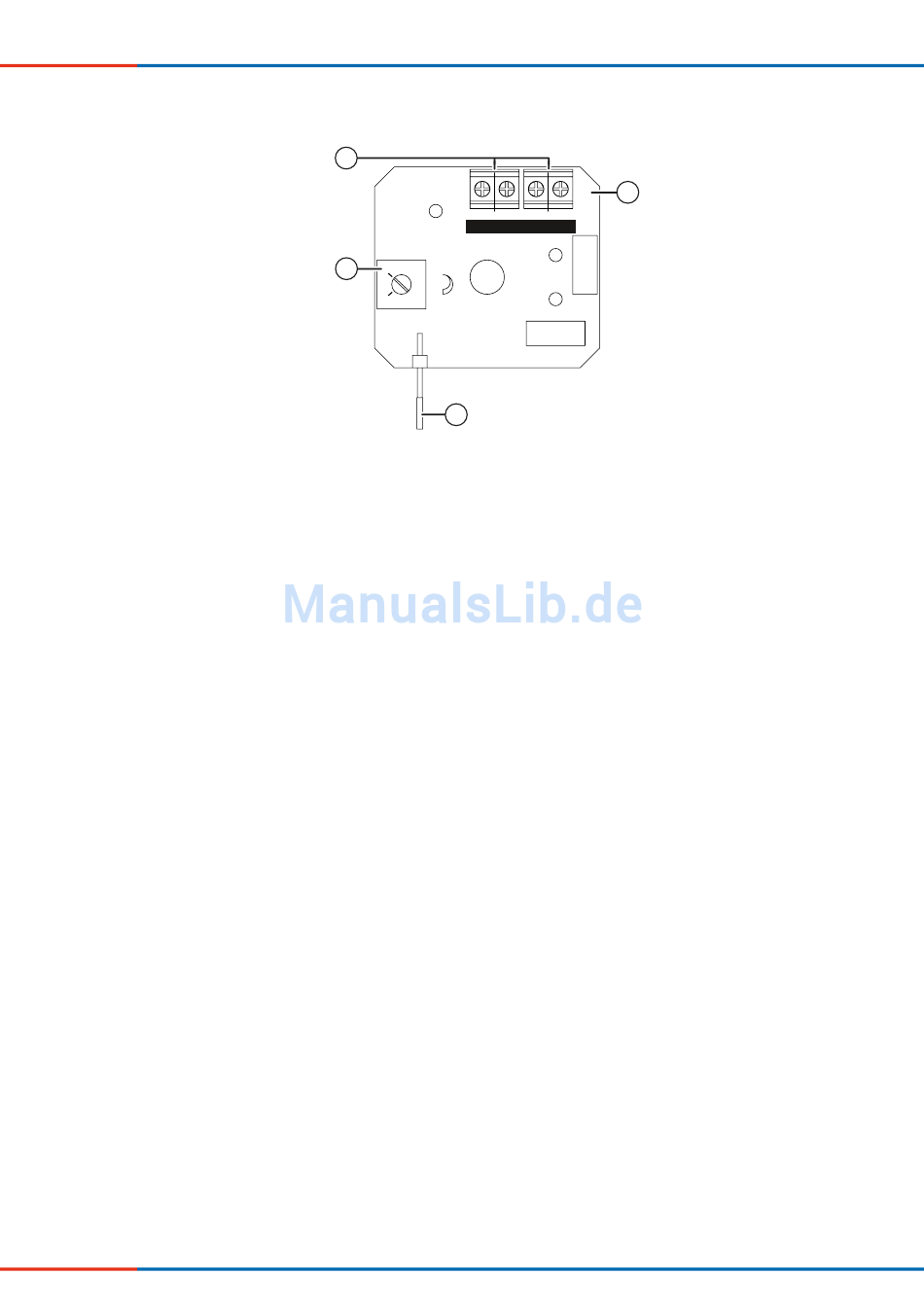

Abbildung 5: Platine Feuchtesensor
1 Platine Feuchtesensor
2 Messfühler
Der Feuchtesensor erkennt die relative Luftfeuchtigkeit im Innenraum und steuert den Ventilator
unabhängig von der gewählten Leistungsstufe auf die Leistungsstufe 3 (max. Drehzahl, 15 V).
Der Einstellbereich der relativen Luftfeuchtigkeit ist über ein Potentiometer auf der Platine Feuchte-
sensor zwischen 40 ... 90 % stufenlos einstellbar. Werksseitig sind ca. 75 % eingestellt. Unterschrei-
tet die relative Luftfeuchtigkeit im Innenraum den eingestellten Wert, schaltet das Netzteil auf die
vorher eingestellte Leistungsstufe zurück.
Der Zeitraum, in dem der Ventilator mit max. Drehzahl läuft, wirkt sich nicht zeitverlängernd auf die
Nachlaufzeit aus (siehe Abschnitt 2.3: Bedienelemente ‒ DIP-Schalter, Programm P2).
2.2
Funktion
Das Abluftsystem GS62 NF wird eingesetzt, um verbrauchte Luft aus einem Raum abzuleiten. Bei
Lieferung ab Werk ist der Ventilator im Teleskoprohr vormontiert.
Das Abluftsystem GS62 NF in Verbindung mit dem Flachkanal GS62-Corner wird insbesondere dann
verwendet, wenn ein Gebäude nachträglich gedämmt werden soll. Der Lüftungskanal wird in die
Dämmung eingebettet und der Luftvolumenstrom in der Laibung des Fensters ausgeleitet.
Die Wandöffnung für das Lüftungsgerät muss sich in unmittelbarer Nähe zum Fenster beinden.
Der Flachkanal GS62-Corner 500 wird für einen Abstand von 350 ... 450 mm und der Flachkanal
GS62-Corner 1000 für einen Abstand von 451 ... 950 mm zwischen Wandöffnung und Fenster-
laibung verwendet.
10
Abluftsystem GS62-N
4
12 V (DC) 12 V (fan)
40 %
3
90 %
2
•
Montage- und Bedienungsanleitung
1
–
–
+
+
3002-0215 / mm-yy
3 Potentiometer
4 Anschluss-Klemmen
