Stereo Ausgangsanzeige
Das DriveRack PX besitzt ein unabhängiges Paar Ausgangsanzeigen mit jeweils
sechs Segmenten. Die Anzeige reicht vom anliegenden Signal zu 0dBFS
(maximaler Ausgang).
Mono/Stereo Subwoofer Ausgangsanzeigen
Das DriveRack PX besitzt ein unabhängiges Paar Ausgangsanzeigen für die
Subwooferausgänge mit jeweils sechs Segmenten. Die Anzeige reicht vom
anliegenden Signal zu 0dBFS (maximaler Ausgang).
Threshold Anzeige
Die Threshold (Schwellenwert) Anzeige meldet ihnen, daß sie den eingestellten
Schwellenwert des Limiters überschritten haben, und eine Verstärkungsreduzierung
innerhalb des jeweiligen Kanals stattfindet.
2.3 Quick Start
Für all diejenigen die gleich einsteigen wollen, wurden folgende Informationen als
eine Schnelleinleitung zusammengestellt, um eine optimale Leistung des DriveRack
PX zu gewährleisten.

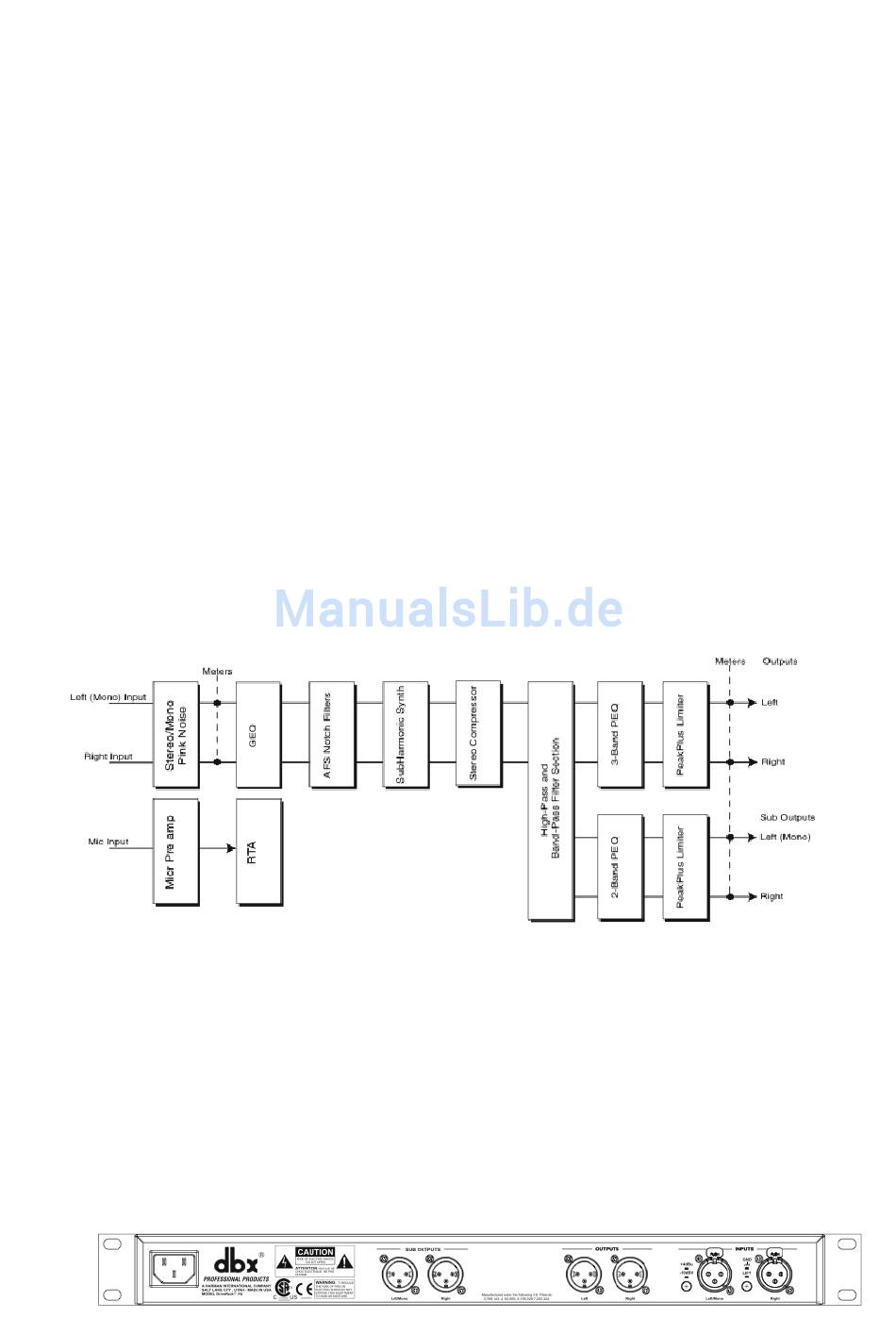

Signalfluss Blockdiagramm
Das folgende Diagramm zeigt den logischen und intuitiven Signalweg des Eingangs,
der Signalverarbeitungsmodule und des Ausgangs des DriveRack PX.
Anschlüsse
Sobald sie das DriveRack PX anschliessen stellen sie folgende Verbindungen
-
her:
Stellen sie die Verbindungen her, bevor sie das Gerät einschalten.
-
Schliessen sie die Ausgänge des Mischers an einen oder beide XLR
-
Eingänge, wie weiter unten gezeigt.
Stellen sie die Verbindungen der XLR Anschlüsse zu den Eingängen der
-
Lautsprecher her, wie weiter unten angezeigt.
Sollte ein oder mehrere Subwoofer verwendet werden, stellen sie die
-
Verbindungen von den „Sub Outputs" zu den Eingängen der Subwoofer her.
