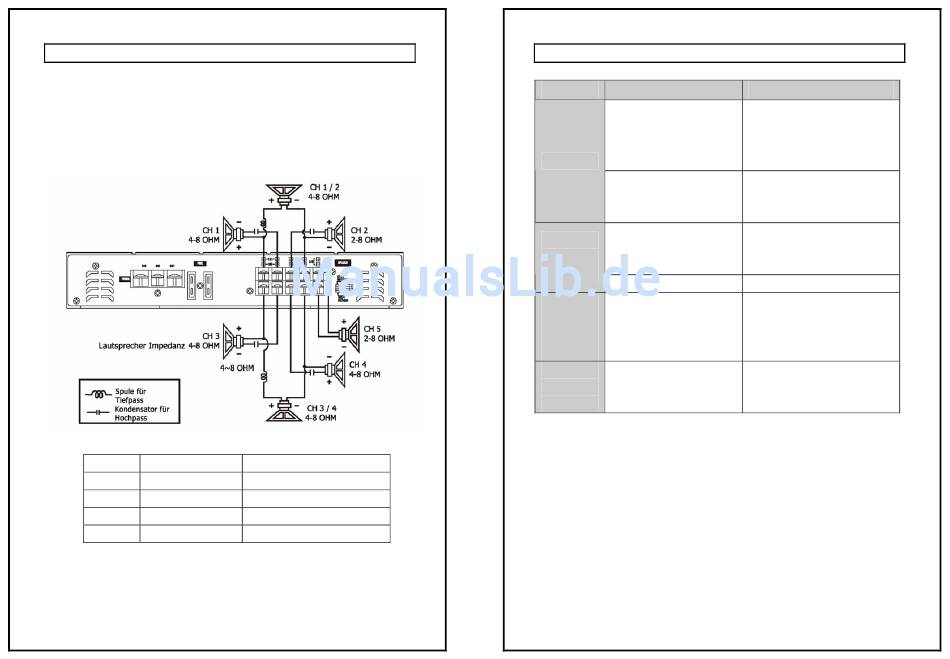

Lautsprecheranschlüsse
GZRA 5100X
TRI MODE Betrieb
Der Trimode betrieb erlaubt es, einen Subwoofer Mono zu betreiben während die
Hauptlautsprecher im Stereobetrieb laufen. Bitte den Weichenschalter auf "FULL"-
Stellung lassen. Bitte benutzen Sie 100V, bipolare Kondensatoren für die Hochpass
Weichen.
Werte für 6dB Passivweiche
Frequenz Spule für Tiefpass
80Hz 7.5mH
100Hz 6.5mH
120Hz 5.5mH
150Hz 4mH
23
Kondensator für Hochpass
470uF
330uF
370uF
220uF
Wenn irgendetwas nicht funktioniert
Problem Kontrolle
Leuchtet die PWR LED?
Kein Ton
Leuchtet die PROT LED?
Verstärker
schaltet Keine Stromzufuhr
nicht ein
Keine Spannung am Remote
Verstärker
schaltet bei
Lautsprecherimpedanz prüfen
Lautstärke
ab
Ton fehlt an
Cinch/ Lautsprecherkabel
einem
prüfen
Kanal
24
Hilfe
• Sicherung Prüfen
• Remote Kabel Prüfen
• +12 Volt prüfen
• Masse prüfen
• Kurzschluss am Lautsprecher
• Überhitzt
• Gerät defekt
• Sicherung prüfen
• +12 Volt prüfen
• Masse prüfen
• Remote am Radio prüfen
• Prüfen Sie, ob der Widerstand
am LS Terminal von 2 Ω (im
brükcenbetrieb 4 Ω) nicht
unterschritten wird
• Kabel / Stecker beschädigt
