CD-MECHANISMUS
Führen Sie die Schritte 1, 2, 3, 11, 12, 13 und 15 der
Ausbaubeschreibung zum Ausbau des CD-Mechanismus
durch.
Ausbau des Motors für das Heben und Senken
des Drehtellers

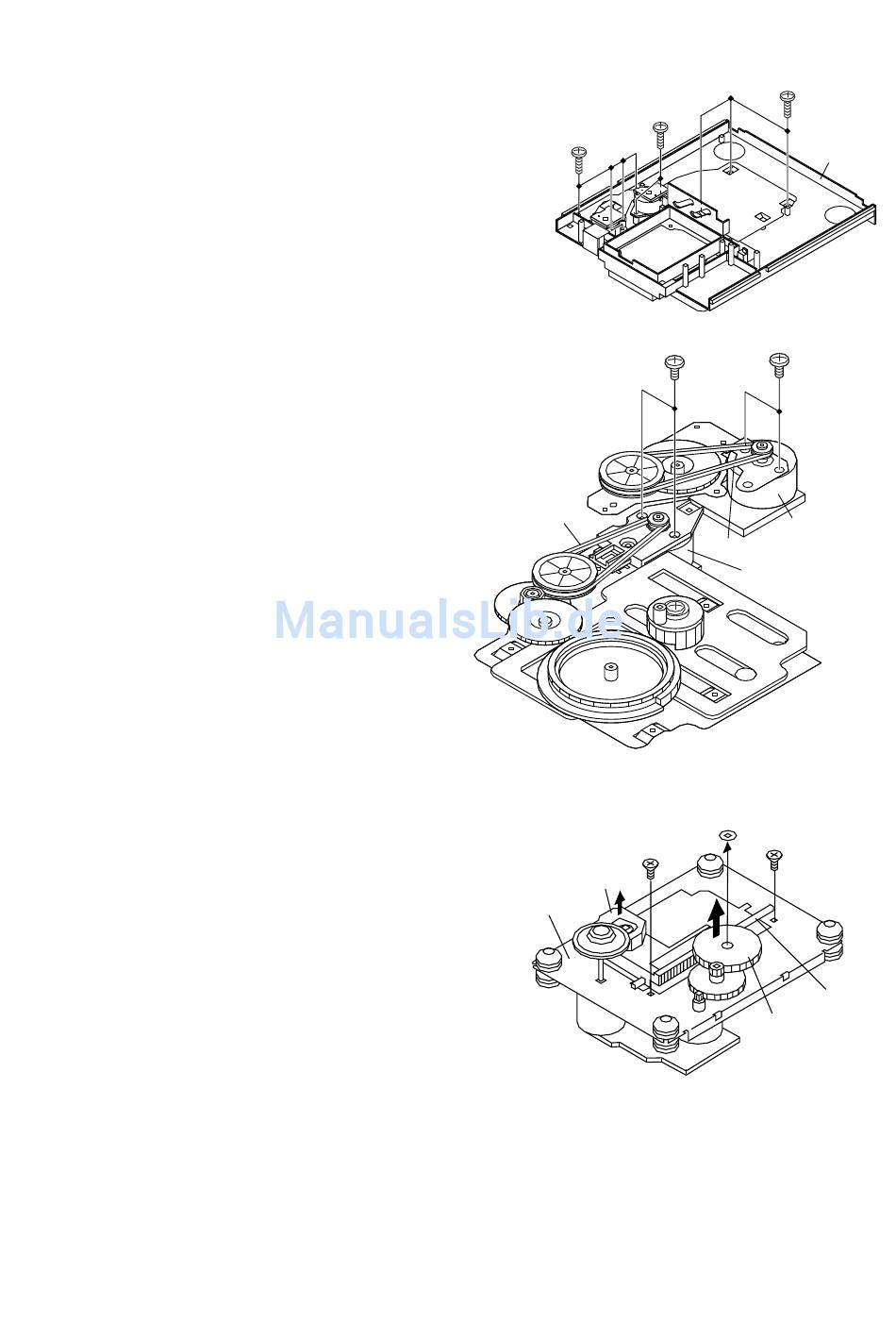

(Siehe Abb. 9-1, 9-2)
1. Entfernen Sie die Schrauben (A1) (4 Stück).
2. Entfernen Sie den Riemen (A2) (1 Stück).
3. Entfernen Sie die Schrauben (A3) (2 Stück), um den Motor
für das Heben und Senken des Drehtellers zu entfernen.
Ausbau des Lademotors
(Siehe Abb. 9-1, 9-2)
1. Entfernen Sie die Schrauben (B1) (5 Stück).
2. Entfernen Sie den Riemen (B2) (1 Stück).
3. Entfernen Sie die Schrauben (B3) (2 Stück), um den
Lademotor zu entfernen.
Ausbau des Abtastkopfes (Siehe Abb. 9-3)
1. Entfernen Sie die Sicherungsscheibe (C1) (1 Stück), um
das Zahnrad (C2) (1 Stück) auszubauen.
2. Entfernen Sie die Schrauben (C3) (2 Stück), um die Welle
zu entfernen (C4) (1 Stück).
3. Entfernen Sie den Abtastkopf.
Hinweis:
Nachdem Sie den Stecker für den optischen Abtastkopf vom
Anschluss entfernt haben, wickeln Sie bitte leitende
Aluminiumfolie um das Steckerende, um den optischen
Abtastkopf vor Schäden durch Elektrostatik zu schützen.
(B1) x 2
∅3 x 8 mm
(A1) x 4
∅3 x 8 mm
(B3) x 2
∅2,4 x 3 mm
(B2) x 1
(C3) x 1
∅2,6 x 6 mm
Abtastkopf
CD-Mechanismus
– 9 –
CD-XP120H
Abbildung 9-1
(A3) x 2
∅2,4 x 3 mm
Motor für das
Heben und Senken
(A2) x 1
des Drehtellers
Lademotor
Abbildung 9-2
Sicherungsscheibe
(C1) x 1
(C3) x 1
∅2,6 x 6 mm
Zahnrad
(C2) x 1
Abbildung 9-3
(B1) x 3
∅3 x 8 mm
Lade-Fach
Welle
(C4) x 1
