Sharp AY-XPM 07 FR Installationsanleitung Seite 14

Stand 04.06.2007
•

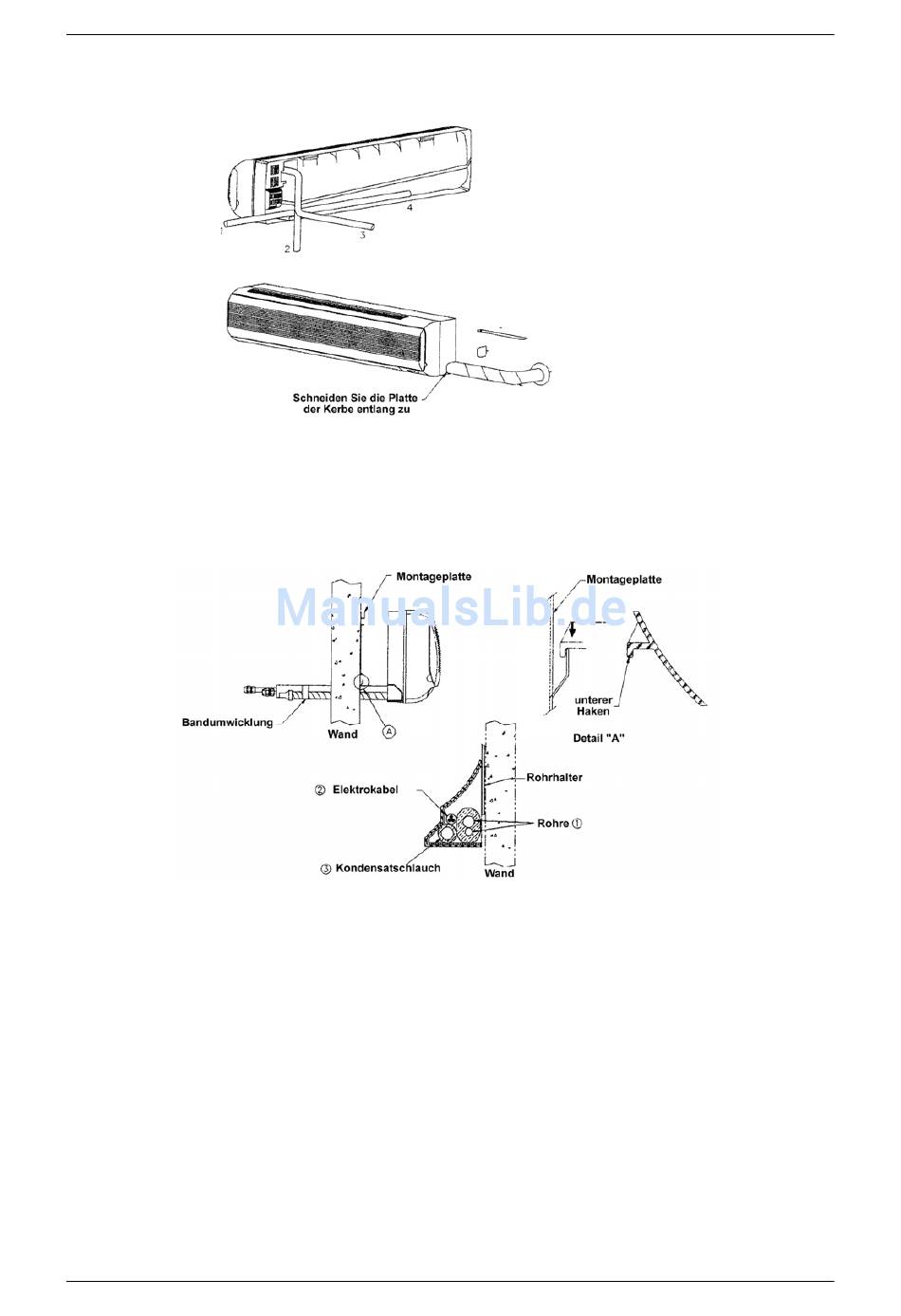

Es gibt vier mögliche Rohrleitungsverläufe, wie dies dargestellt ist.
•
Schneiden Sie für die Möglichkeiten 1, 2 und 4 die Platte ohne scharfe Kanten ab, um die Rohre
durchzuführen.
•
Heben Sie das abgeschnittene Stück zur möglichen späteren Verwendung auf.
•
Schließen Sie die Rohre, den Ablassschlauch und das Stromkabel an, und umwickeln Sie sie
dann mit einer Wärmedämmung (dampfdicht, Stärke mind. 9 mm), bevor Sie das Gerät an der
Montageplatte anbringen.
•
Verlegen Sie sie in der Nähe der Nut auf der Rückseite des Gerätes.
•
Befestigen Sie das Gerät an der Montageplatte.
•
Soll das Rohr auf der linken, der rechten oder der Unterseite aus dem Innengerät austreten, dann
schneiden Sie das Kunststoffgehäuse des Wandverdampfers an der entsprechenden Stelle aus.
•
Kontrollieren Sie, ob die Dichtungen fest sitzen.
•
Schrauben Sie die Überwurfmutter von Hand auf den Ansatz.
•
Verwenden Sie zwei Schraubenschlüssel, um sie festzuziehen, bis die Verbindung gasdicht ist.
•
Befindet sich die Außeneinheit höher als der Verdampfer können Ölverlagerungen entstehen
(Ölrückführung beachten, bei steigenden Leitungen aller 2,5 Meter einen Ölhebebogen vorsehen).
Auch Ölsammel- und Ölabrissbögen nicht vergessen).
•
Das Kupferrohr muss Kühlschrankqualität nach DIN 8905 aufweisen und innen dehydriert und
poliert, sowie fest verschlossen angeliefert werden.
•
Eine Montage durch einen ausgebildeten Kälteanlagenbauer ist Voraussetzung für ein
Anerkenntnis der Gewährleistungsansprüche.
•
Kältemittelleitungen sind unter Schutzgas zu löten und extrem sauber zu verlegen.
Anschluss des Kondensatabflussschlauches:
•
Schließen Sie den Kondensatabflussschlauch an
