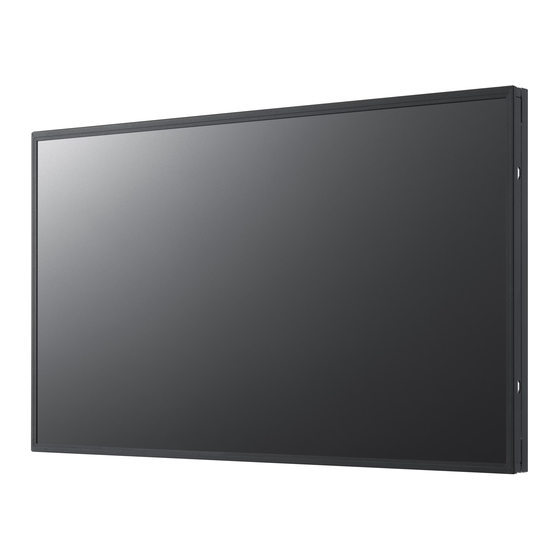

- Seite 1 SyncMaster MD230 / MD230X3 / MD230X6 LCD-Monitor Benutzerhandbuch Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Kontakt zu SAMSUNG ........ -
Seite 3: Wichtige Sicherheitshinweise
Copyright © 2010 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten. Samsung Electronics Co., Ltd. besitzt das Urheberrecht an diesem Handbuch. Ohne ausdrückliche Genehmigung von Samsung Electronics Co., Ltd. darf kein Teil dieses Handbuchs vervielfältigt, verbreitet oder verwendet werden. Das SAMSUNG-Logo und SyncMaster sind eingetragenen Marke von Samsung Electronics, Co., Ltd. -
Seite 4: Pflege Und Wartung
Pflege und Wartung Außenflächen und Pflege der Anzeige Reinigen Sie das Gerät mit einem weichen, trockenen Tuch. • Reinigen Sie das Gerät weder mit leicht entflammbaren Substanzen wie Benzol oder Verdünner noch mit einem nassen Tuch. Dies könnte Probleme mit dem Gerät verursachen. •... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Bei den Sicherheitshinweisen verwendete Symbole BEZEICHNUN SYMBOL BEDEUTUNG Wenn Sie die mit diesem Symbol versehenen Anweisungen nicht befolgen, kann dies Achtung schwere Verletzungen bis hin zum Tod nach sich ziehen. Wenn Sie die mit diesem Symbol versehenen Anweisungen nicht befolgen, kann dies Ver- Achtung letzungen oder Sachschäden nach sich ziehen. -
Seite 6: Informationen Zur Installation
Schließen Sie das Netzkabel nur an eine Verbiegen und verdrehen Sie das Netzka- geerdete Steckdose (für Geräte der Isolati- bel nicht übermäßig. Stellen Sie keine onsklasse 1) an. schweren Gegenstände auf dem Kabel ab. • Anderenfalls kann ein elektrischer • Andernfalls kann es durch eine Schlag oder eine Verletzung verursacht Beschädigung des Netzkabels zu... - Seite 7 Stellen Sie das Gerät nicht an einem Ort Stellen Sie das Gerät nicht an instabilen auf, der in leichter Reichweite von Kindern oder geneigten Stellen (z. B. einem schief ist. stehenden Regal) oder an Stellen auf, wo es starken Vibrationen ausgesetzt ist. •...
-
Seite 8: Reinigung
Reinigung Da es durch Verwendung von Reinigungsmitteln mit Tensiden und großen Mengen an Alkohol, Lösungsmitteln oder anderen scharfen Chemikalien zur Verfärbung oder zum Reißen der Außenflächen des Geräts bzw. zur Ablösung der Anzeigefläche kommen kann, dürfen stets nur empfohlene Reinigungsmittel verwendet werden. Sie können die empfohlenen Reinigungsmittel bei einem Kundendienstcenter kaufen. -
Seite 9: Informationen Zur Verwendung
Informationen zur Verwendung Achtung Da im Gerät Hochspannung anliegt, dürfen Spritzen Sie beim Reinigen kein Wasser Sie es auf keinen Fall selbst zerlegen, repa- direkt auf Teile des Geräts. rieren oder modifizieren. • Achten Sie darauf, dass kein Wasser in •... - Seite 10 Stellen Sie weder Behälter mit Wasser wie Führen Sie weder Metallgegenstände wie Vasen, Blumentöpfe oder Getränke noch Besteck, Münzen oder Haarnadeln, noch Medikamente oder Metallteile auf das leicht entflammbare Gegenstände (durch Gerät. Lüftungsschlitze, Anschlüsse) ins Innere des Geräts. • Wenn Wasser oder Fremdstoffe in das Gerät eindringen, schalten Sie es aus, •...
- Seite 11 Halten Sie Kleinteile aus der Reichweite Vorsicht beim Einstellen des Neigungswin- von Kindern. kels des Geräts oder der Höhe des Stand- fußes. • Sie können sich die Hand oder die Finger einklemmen und dadurch verletzen. • Wenn das Gerät zu stark gekippt wird, könnte es herunterfallen und Verletzungen verursachen.
-
Seite 12: Installieren Des Geräts
Installieren des Geräts Lieferumfang • Anweisungen zur Montage mit 1 x 3 oder 2 x 3 Geräten erhalten Sie im Montagehandbuch, das sich in der Verpackung des Produkts befindet. • Packen Sie das Gerät aus und prüfen Sie, ob alle nachfolgend aufgeführten Gegenstände mitgeliefert wurden. •... -
Seite 13: Anschließen Der Kabel Für 1 X 1
Anschließen der Kabel für 1 x 1 Das Aussehen des Anschlussteils kann je nach Modell unterschiedlich sein. 1. Schließen Sie das Gerät so an den PC an, wie es der Videoausgang des PCs ermöglicht. • Grafikkarte mit D-Sub-Ausgang (Analog) • Schließen Sie den [RGB IN]-Anschluss des Geräts mit dem D-Sub-Kabel an den [D-Sub]-Anschluss des PCs an. - Seite 14 NETZSCHALTER: Aus-/Einschalten des Geräts. • Sobald das Gerät mit dem PC verbunden ist, können Sie es anschalten und damit arbeiten. • Wenn Sie sowohl das (<Digital>) als auch das D-Sub-Kabel (<Analog>) angeschlossen haben, können Sie das Eingangssignal <Digital / Analog> auswählen, indem Sie die Taste [ SOURCE] auf dem Multi-Steuerfeld drücken.
-
Seite 15: Anschließen Der Kabel Für 1 X 3 Und 2 X 3
Anschließen der Kabel für 1 x 3 und 2 x 3 • Anweisungen zur Montage mit 1 x 3 oder 2 x 3 Geräten erhalten Sie im Montagehandbuch, das sich in der Verpackung des Produkts befindet. • Damit Sie DP-Kabel anschließen können, muss der PC über DP-Anschlüsse verfügen. •... -
Seite 16: Anschließen Des Multi-Steuerfelds
1-2. Anschließen des Multi-Steuerfelds : Hauptmonitor 1. Schließen Sie das Multi-Steuerfeld mit einem USB-Kabel an Ihren Hauptmonitor an. 2. Verbinden Sie den Anschluss UP des Hauptmonitors mit Hilfe eines USB-Kabels mit dem [DOWN]-Anschluss eines der benachbarten USB-Monitore. • Monitore verfügen über keine Funktionstasten. Um Funktionen einzustellen, verwenden Sie das Multi-Steuerfeld verwenden. -
Seite 17: Anschließen Des Netzkabels
1-3. Anschließen des Netzkabels : Hauptmonitor 1. Schließen Sie den Hauptmonitor und die restlichen installierten Monitore an die Netzkabel an. 2. Schließen Sie das Netzkabel an den [POWER]-Anschluss des Geräts an und verbinden Sie das andere Ende des Netzkabels mit der Steckdose (220 V oder 110 V). (Die Eingangsspannung wird automatisch umgeschaltet.) 3. - Seite 18 2. Verwenden mehrere Bildschirme 2-1. Option 1 1. Verbinden Sie jeden Monitor und den PC über das DVI-A/-D-SUB-Kabel. 2. Jeder PC-Bildschirm kann angezeigt werden. Um die Bildschirme einzeln anzusteuern, wählen Sie die einzelnen Monitore mit der Steuertastatur und drücken Sie auf SOURCE], um für jeden Monitor ein geeignetes Eingangssignal (<Analog, Digital oder DP>) zu wählen.
-
Seite 19: Angeben Der Monitornummer
3. Angeben der Monitornummer Die Monitornummer wird standardmäßig auf 0 eingestellt. Ein Monitor kann mit dem Multi Control-Feld auch dann bedient werden, wenn die Monitornummer nicht angegeben ist. 1. Drücken Sie die Taste [MONITOR SELECTION] auf der Rückseite des Monitors, um die Monitornummer anzugeben. (Bereich: 1 - 6) 2. -
Seite 20: Kensington-Schloss
Kensington-Schloss Das Kensington-Schloss ist ein Sicherheitsschloss, mit dem die Benutzer das Gerät verschließen können, damit sie es in der Öffentlichkeit sicher verwenden können. Da Form und Verwendung des Sicherheitsschlosses je nach Modell und Hersteller verschieden sein können, schlagen Sie die entsprechenden Informationen im Benutzerhandbuch für das Schloss nach. Sie müssen das Kensington-Schloss gesondert erwerben. -
Seite 21: Verwenden Des Geräts
Verwenden des Geräts Einstellen der optimalen Auflösung Wenn Sie das Gerät nach dem Kauf erstmals anschalten, wird auf dem Bildschirm eine Meldung zur optimalen Auflösung angezeigt. Wählen Sie eine Sprache und die optimale Auflösung aus. ▲/▼ : Sie können die Sprache mit diesen Tasten auswählen. SETUP/MENU : Wenn Sie diese Taste drücken, erscheint die Meldung. -
Seite 22: Tabelle Der Standardanzeigemodi
Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen. Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. -
Seite 23: Installieren Des Gerätetreibers
Gerätetreiber befindet sich auf der zusammen mit dem Gerät gelieferten CD-ROM. Wenn die gelieferte Treiberdatei defekt ist, wenden Sie sich bitte an ein Kundendienstzentrum, oder schauen Sie auf der Website von Samsung Electronics (http:// www.samsung.com/) nach, um den Treiber herunterzuladen. -
Seite 24: Bedientasten Des Geräts
Bedientasten des Geräts Multi-Steuerfeld Dieses Gerät kann mit dem Multi-Steuerfeld gesteuert werden. INFO POWER Anzeige der Informationen zum Hiermit wird das Gerät an- und aus- aktuellen Bild geschaltet. MONITOR SELECTION : Steuern des Bildschirmkon- trasts. Auswählen eines Monitors MONITOR CHECK : Anzeigen der : Stellen Sie mit dieser Taste Monitornummer. -
Seite 25: Verwenden Des Menüs Für Die Projektionseinstellungen (Osd: Bildschirmmenü)
Verwenden des Menüs für die Projektionseinstellungen (OSD: Bildschirmmenü) Struktur des Menüs für die Projektionseinstellungen (OSD: Bildschirmmenü) HAUPTMENÜS UNTERMENÜS Helligkeit Kontrast Schärfe MagicBright Grob BILD Fein Reaktionszeit MagicColor Rot (R) Grün (G) Blau (B) Farbtemp. FARBE Farbeffekt Gamma H-Position V-Position Bildgröße H-Position V-Position (Menü) GRÖßE &... - Seite 26 MENÜ BESCHREIBUNG MagicBright Hiermit werden definierte Bildeinstellungen übernommen, die für verschiedene Einsatzumgebungen (z. B. Bearbeitung von Dokumenten, Surfen im Internet, Spielen, Sportsendungen oder Filme) opti- miert sind. • <Benutzerdef.> Wenn die definierten Bildeinstellungen nicht gut genug sind, können Sie <Helligkeit> und <Kontrast>...
- Seite 27 MENÜ BESCHREIBUNG MagicColor Gibt Naturfarben klarer und ohne Veränderung der Bildqualität wieder. Hierzu kommt eine von Sam- sung Electronics entwickelte digitale Technologie zur Verbesserung der Bildqualität zum Einsatz. • <Aus> - Hiermit deaktivieren Sie die <MagicColor> -Funktion. • <Demo> - Bilder, die mit DemoMagicColor> aufbereitet wurden, sind den Originalbildern vergleichbar.
-
Seite 28: Größe & Position
GRÖßE & POSITION MENÜ BESCHREIBUNG H-Position Verschiebt die Position des Bilds auf der Anzeige horizontal. Diese Funktion ist nur im <Analog>-Modus verfügbar. V-Position Verschiebt die Position des Anzeigebereichs auf dem Bildschirm vertikal. Diese Funktion ist nur im <Analog>-Modus verfügbar. Bildgröße PC-Signale •... - Seite 29 MENÜ BESCHREIBUNG Reset Mit Hilfe dieser Funktion können Sie die Bild- und Farbqualität auf die Werkseinstellungen zurücks- etzen. • <Nein> - <Ja> Transparenz-Menü Sie können die Transparenz des Bildschirmmenüs einstellen. • <Aus> - <Ein> Sprache Wählen Sie die Sprache des Bildschirmmenüs. Die gewählte Sprache gilt nur für das Bildschirmmenü...
-
Seite 30: Installieren Der Software
Natural Color Was ist Natural Color ? Diese Software kann nur in Verbindung mit Samsung-Produkten eingesetzt werden. Hiermit können Sie die vom Gerät angezeigten Farben einstellen und an die Farben der Druckbilder anpassen. Weitere Informationen finden Sie in der Onlinehilfe des Programms (F1). -
Seite 31: Magictune
MagicTune Was ist MagicTune? MagicTune ist eine Software, die bei den Monitoreinstellungen unterstützt. Sie zeigt umfassende Beschreibungen von Monitorfunktionen und leicht verständlichen Handlungsanweisungen an. Sie können das Gerät mit der Maus und der Tastatur einrichten, ohne seine Bedientasten zu verwenden. Installieren der Software 1. - Seite 32 1. Klicken Sie auf [Start], wählen Sie [Settings (Einstellungen)] und dann Control Panel (Systemsteuerung). Für Windows XP klicken Sie im Menü auf [Start] und dann auf [Control Panel (Systemsteuerung)]. 2. Doppelklicken Sie in der Systemsteuerung auf das Symbol [Software]. 3. Markieren Sie im Fenster [Add/Remove (Software)] das Programm MagicTune™. 4.
-
Seite 33: Multiscreen
MultiScreen Was ist MultiScreen? Mit MultiScreen können Sie den Monitor in verschiedene Bereiche unterteilen. Installieren der Software 1. Legen Sie die Installations-CD in das CD-Laufwerk ein. 2. Wählen Sie das Installationsprogramm für MultiScreen. Wenn im Hauptfenster nicht das Popup für die Softwareinstallation angezeigt wird, suchen Sie die Installationsdatei für MultiScreen auf der CD-ROM und doppelklicken Sie darauf. -
Seite 34: Fehlerbehebung
Fehlerbehebung Eigendiagnose des Monitors • Mit der Eigendiagnose können Sie prüfen, ob das Gerät fehlerfrei arbeitet. • Wenn ein leerer Bildschirm angezeigt wird und die Netz-LED blinkt, obwohl das Gerät und der PC richtig angeschlossen sind, führen Sie entsprechend den nachfolgenden Anweisungen eine die Eigendiagnose durch. 1. -
Seite 35: Ehe Sie Sich An Den Service Wenden
Ehe Sie sich an den Kundendienst wenden, führen Sie bitte die nachstehend beschriebenen Kontrollen durch. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Kundendienstzentrum von Samsung. EIN LEERER BILDSCHIRM WIRD ANGEZEIGT / ICH KANN DAS GERÄT NICHT EINSCHALTEN Ist das Netzkabel korrekt angeschlossen? Überprüfen Sie den Netzanschluss des Geräts. - Seite 36 DIE ANZEIGEFLÄCHE BEWEGT SICH PLÖTZLICH ZU EINEM RAND ODER IN DIE MITTE. Haben Sie die Auflösung und die Frequenz auf einen für das Stellen Sie Auflösung und Frequenz auf Werte ein, die für die Gerät geeigneten Wert eingestellt. Grafikkarte geeignet sind. (Siehe Tabelle der Standardanzeigemodi) Ist die Graphikkarte richtig konfiguriert? Konfigurieren Sie die Grafikkarte mit Hilfe des Handbuchs...
-
Seite 37: Faq
PROBIEREN SIE FOLGENDES! Wie wird die Frequenz (Bildschirmaktualisierung) des Video- Sie müssen die Frequenz der Graphikkarte ändern. signals geändert? Windows XP: Ändern Sie die Frequenz mit den Befehlen Con- trol Panel (Systemsteuerung) → Appearance and Themes (Darstellung und Designs) → Display (Anzeige) → Settings (Einstellungen) →... - Seite 38 PROBIEREN SIE FOLGENDES! Wie wird die Auflösung eingestellt? Windows XP: Stellen Sie die Auflösung mit den Befehlen Control Panel (Systemsteuerung) →Appearance and Themes (Darstellung und Designs) → Display (Anzeige) →Settings (Einstellungen) ein. Windows ME/2000: Stellen Sie die Auflösung mit den Befeh- len Control Panel (Systemsteuerung) →...
-
Seite 39: Weitere Informationen
Weitere Informationen Technische Daten MODELLNAME MD230 / MD230X3 / MD230X6 LCD-Bildschirm Größe 23 Zoll (58 cm) Anzeigebereich 509,76 mm (H) x 286,74 mm (V) Pixelabstand 0,2655 mm (H) x 0,2655 mm (V) Synchronisierung Horizontal 30 – 81 kHz Vertikal 56 – 60 Hz Bildschirmfarben 16,7 Millionen Auflösung... - Seite 40 SCHRAUBE KOPF LÄNGE [mm] [mm] MASCHINE 10,0 Änderungen der technischen Daten und des Geräte-Designs vorbehalten. Weitere Informationen...
-
Seite 41: Stromsparfunktion
Stromsparfunktion Um den Energieverbrauch zu reduzieren verfügt dieses Gerät über eine Energiesparfunktion, die den Bildschirm automatisch ausschaltet, wenn das Gerät für einen vorherbestimmten Zeitraum nicht verwendet wird. Auch wenn das Gerät im Stromsparmodus läuft, wird die Stromversorgung nicht ausgeschaltet. Durch Drücken einer Taste oder Klicken mit der Maus können Sie den Bildschirm wieder einschalten. -
Seite 42: Kontakt Zu Samsung
Kontakt zu SAMSUNG Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den SAMSUNG- Kundendienst. NORTH AMERICA CANADA 1-800-SAMSUNG (726-7864) http://www.samsung.com MEXICO 01-800-SAMSUNG (726-7864) http://www.samsung.com U.S.A 1-800-SAMSUNG (726-7864) http://www.samsung.com LATIN AMERICA ARGENTINA 0800-333-3733 http://www.samsung.com BRAZIL 0800-124-421 http://www.samsung.com... - Seite 43 021.206.01.10 – din orice reţea, tarif normal SERBIA 0700 Samsung (0700 726 7864) http://www.samsung.com SLOVAKIA 0800 - SAMSUNG(0800-726 786) http://www.samsung.com/sk SPAIN 902 - 1 - SAMSUNG (902 172 678) http://www.samsung.com SWEDEN 0771 726 7864 (SAMSUNG) http://www.samsung.com SWITZERLAND 0848-SAMSUNG (7267864, CHF 0.08/ http://www.samsung.com/ch min) http://www.samsung.com/ch_fr (French)
- Seite 44 0-800-502-000 http://www.samsung.com/ua http://www.samsung.com/ua_ru BELARUS 810-800-500-55-500 MOLDOVA 00-800-500-55-500 ASIA PACIFIC AUSTRALIA 1300 362 603 http://www.samsung.com NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com CHINA 400-810-5858 http://www.samsung.com HONG KONG http://www.samsung.com/hk (852) 3698 - 4698 http://www.samsung.com/hk_en/ INDIA 3030 8282, 1800 3000 8282 http://www.samsung.com...
- Seite 45 AFRICA NIGERIA 0800 - SAMSUNG (726-7864) http://www.samsung.com SOUTH AFRICA 0860-SAMSUNG (726-7864) http://www.samsung.com Weitere Informationen...
-
Seite 46: Korrekte Entsorgung Von Altgeräten (Elektroschrott) - Nur Europa
Korrekte Entsorgung von Altgeräten (Elektroschrott) - Nur Europa (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsys- tem) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen.
