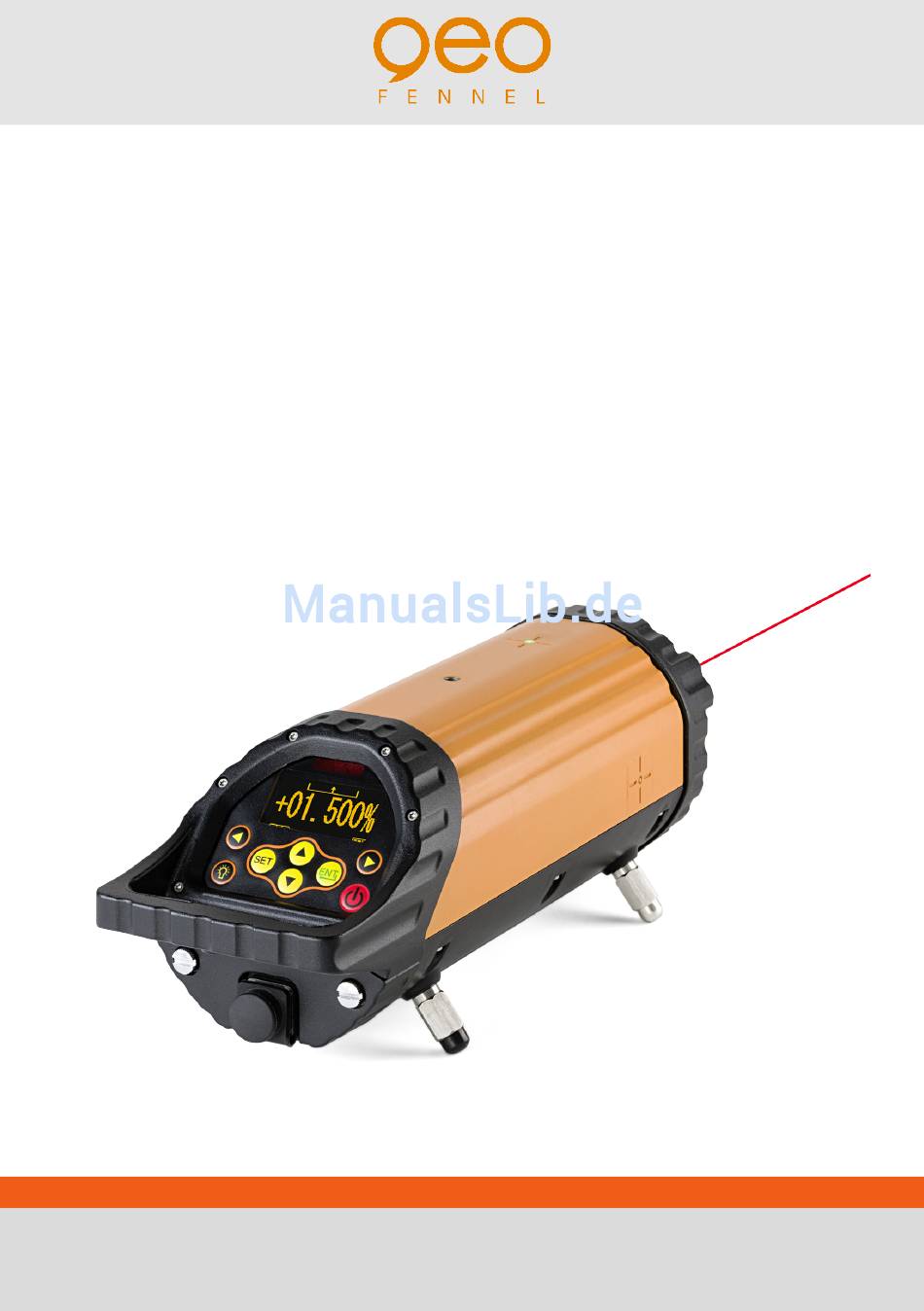

- Seite 1 DE | EN | FR FKL 55 / FKL 55-Green BEDIENUNGSANLEITUNG USER MANUAL MODE D‘EMPLOI www.geo-fennel.de www.geo-fennel.com www.geo-fennel.fr...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes ent- gegengebracht haben. Dieses hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und qualitätsgeprüft. Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie ins- besondere auch die Sicherheitshinweise vor der Inbetriebnahme aufmerksam durch. - Seite 3 -20°C bis +50°C Schutzklasse IP 68 Abmessungen Ø 132 mm, L = 380 mm Gewicht (nur Gerät) 6,0 kg Abweichende technische Daten für FKL 55, Laserklasse 2 Laserklasse Reichweite bis 120 m Abweichende technische Daten für FKL 55-Green Laserklasse Laserdiode grün...
-
Seite 4: Lieferumfang
LIEFERUMFANG · Kanalbaulaser FKL 55 (Green), IR-Fernbedienung, NiMH-Akku, Ladegerät, Batteriefach für Alkaline- batterien, Adapter für 3-Beinaufstellung, Füße DN 150, 200, 300, 400, 500, Zieltafel, Kunststoffkoffer, Bedienungsanleitung Abweichender Lieferumfang für FKL 55-Green Adapter für Dreibeinaufstellung... -
Seite 5: Bedienelemente
BEDIENELEMENTE 1. OLED-Display 2. Bedienfeld 3. Griff 4. Ladebuchse 5. Batteriefach 6. Füße 7 . Stativanschlussgewinde 8. Startmarke Laserstrahl 9. Laseraustrittsfenster 10. Vorderes Empfangsfenster Fernbedienung 11. Startmarke Laserstrahl 12. Hinteres Empfangsfenster Fernbedienung 13. Aufnahmegewinde für Adapter Dreibeinaufstellung... -
Seite 6: Stromversorgung
STROMVERSORGUNG Der Laser kann mit NiMH-Akku und alternativ mit handelsüblichen Alkalinebatterien betrieben werden. NiMH-Akku Der Laser ist mit einem wiederaufladbaren NiMH-Akkupack ausgestattet. Ladegerät mit Netz und Lade- buchse (4) am Gerät verbinden. Der Ladezustand wird an der kleinen Lampe am Ladegerät angezeigt: Rotes Licht zeigt an, dass der Akku geladen wird. -
Seite 7: Tastatur
TASTATUR 1. An-/Aus-Schalter 2. Tasten Neigungseinstellung 3. Anzeige Laserstartpunkt 4. Laserpunkt nach links 5. Laserpunkt nach rechts 6. Empfangsfenster Fernbedienung 7 . OLED-Anzeige DISPLAYANZEIGE Richtungsanzeige Laser Vorzeichenanzeige Prozentanzeige Digitallibelle Batteriezustandsanzeige Neigungsangabe in Prozent GERÄT AUFSTELLEN Vor dem Aufbau die für den Rohrdurchmesser geeigneten Füße auswählen. Das Gerät muss so über dem Ausgangspunkt aufgestellt werden, dass die Libelle im Display Mittelposi- tion anzeigt und kein Richtungspfeil mehr zu sehen ist. -
Seite 8: Bedienung
BEDIENUNG Zum Einschalten Taste 1 für ca. 1 Sek. gedrückt halten. Der FKL 55 (Green) initialisiert und beginnt zu ar- beiten. (Wenn Taste 1 nicht lang genug gedrückt wird, initialisiert der FKL 55 (Green) nicht korrekt.) Zum Ausschalten erneut Taste 1 drücken. Der FKL 55 (Green) kann auch über die Fernbedienung ausgeschal- tet werden ->... -
Seite 9: Neigungseinstellung
Displayanzeige - blinkt nicht Das Gerät steht links hoch, ist aber noch im Bereich der Toleranz. Displayanzeige Das Gerät ist perfekt nivelliert; genauste Leistung des Lasers. Displayanzeige - blinkt nicht Das Gerät steht rechts hoch, ist aber noch im Bereich der Toleranz. Displayanzeige - BLINKT Das Gerät ist rechts außerhalb der Toleranz - Ausrichtung korrigieren. -
Seite 10: Zentrierung Des Laserpunktes
ZENTRIERUNG DES LASERPUNKTES Gerät einschalten und die Tasten 4 und 5 gleichzeitig für eine Sek. gedrückt halten. Nun zentriert sich der Laserpunkt automatisch. Während des Zentriervorgangs zeigt das Display an: * (blinkt, bis der Zentriervorgang abgeschlossen ist). Nach dem Zentriervorgang zeigt das Display an: --*-- (blinkt nicht mehr). Mit den Tasten 4 (links) und 5 (rechts) kann der Laserpunkt horizontal nach rechts oder links verschoben werden. -
Seite 11: Fernbedienung
Laserstartpunkt Neigung = H / L1 + L2 FERNBEDIENUNG Im Lieferumfang des FKL 55 (Green) ist eine IR-Fernbedienung enthalten. Die Tastenfunktionen sind die gleichen wie auf dem Gerät. Mit der Fernbedienung können alle Gerätefunktionen gesteuert werden. Ausschaltfunktion jedoch nur am Gerät! Ausnahme: Taste AN/AUS Wenn das Gerät eingeschaltet ist, wird es mit der AN-/AUS-Taste auf Stand-by geschaltet. -
Seite 12: Prüfung Der Genauigkeit
PRÜFUNG DER GENAUIGKEIT Zwei Punkte A und B markieren, die ca. 30 m voneinander entfernt sind. Laser hinter Punkt A aufstellen, einschalten und 10 Min. aufwärmen lassen. Neigung auf 00,000 % einstellen. Laserlinie durch Punkte A und B laufen lassen und dann das Gerät nivellieren lassen. Höhe von der Mitte der Laserlinie zu den Punkten A und B genau messen und als A1 und B1 markie- ren. -
Seite 13: Sicherheitshinweise
SICHERHEITSHINWEISE BESTIMMUNGSGEMÄSSE VERWENDUNG Das Gerät sendet einen sichtbaren Laserstrahl aus, um z.B. folgende Messaufgaben durchzuführen: Ermittlung von Höhen; rechten Winkeln, Ausrichtung von horizontalen und vertikalen Bezugsebenen sowie Lotpunkten (je nach Gerät). UMGANG UND PFLEGE Messinstrumente generell sorgsam behandeln. Nach Benutzung mit weichem Tuch reinigen (ggfs. Tuch in etwas Wasser tränken). -
Seite 14: Haftungsausschluss
Lasergerät nicht in Kinderhände gelangen lassen. · Gerät nicht in explosionsgefährdeter Umgebung betreiben. LASERKLASSIFIZIERUNG Das Gerät entspricht der Lasersicherheitsklasse 2 gemäß der Norm DIN IEC 60825- www.geo-fennel.de G ERMA NY 1:2014. Laser Das Gerät darf ohne weitere Sicherheitsmaßnahmen eingesetzt werden. -
Seite 15: Laserklassifizierung
Laserstrahl nicht ungewollt auf Flächen fällt, die wie ein Spiegel reflektieren und dass Personen nicht direkt in den Strahl blicken. Laserwarnschilder der Klasse 3R sind gut sichtbar am Gerät angebracht. www.geo-fennel.de www.geo-fennel.de G ER MAN Y GER MA NY... - Seite 44 GmbH Technische Änderungen vorbehalten. Kupferstraße 6 All instruments subject to technical changes. D-34225 Baunatal Sous réserve de modifications techniques. Tel. +49 561 / 49 21 45 +49 561 / 49 72 34 info@geo-fennel.de 12/2015 www.geo-fennel.de Precision by tradition.
