Sunray Tri LED DMX™

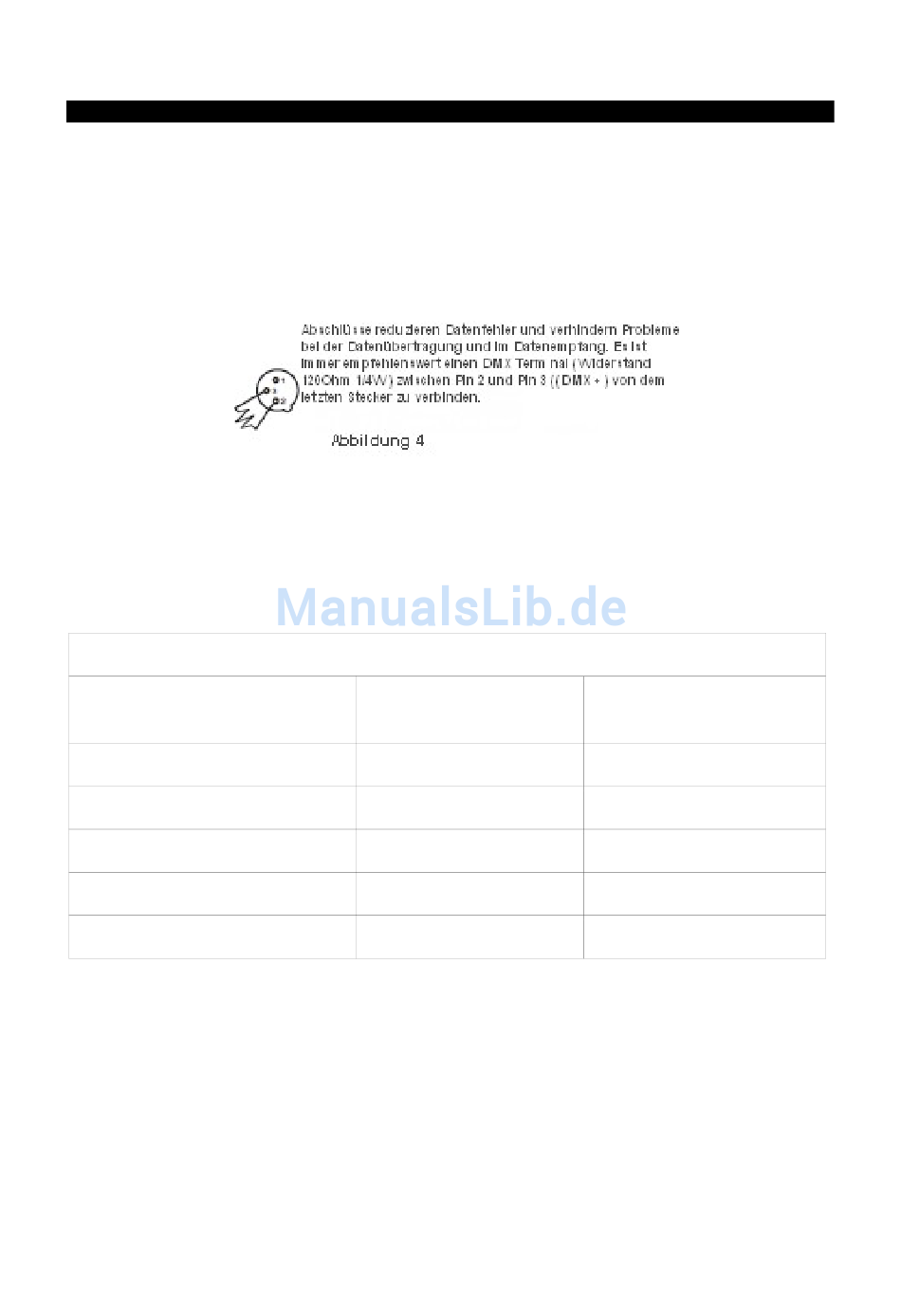

Extrahinweis: Abschließen der Verkettung. Wenn längere Kabelabschnitte benutzt
werden, kann es nötig werden an dem zuletzt angeschlossenen Gerät einen Terminator
zu verwenden, um Fehlfunktionen zu vermeiden. Ein Terminator ist ein 90-120 Ohm 1/4
Watt Widerstand, der zwischen den Pins zwei und drei eines männlichen XLR Steckers
(DATA + und DATA -) angeschlossen wird. Diese Vorrichtung wird in den weiblichen
XLR Stecker das Geräts, das in einer Verkettung als letztes angeschlossen wurde,
eingesteckt, um die Linie abzuschließen. Das Benutzen eines Kabelterminators (ADJ
Bestellnummer Z-DMX/T) reduziert die Wahrscheinlichkeit von Fehlfunktionen.
XLR 5-Pin DMX Stecker. Manche Hersteller benutzen für die Datenübertragung DMX-
512 Datenkabeln mit 5 Pins anstatt mit 3 Pins. DMX 5-Pin Stecker können an 3-Pin DMX
Linien angeschlossen werden. Wenn Sie Standard 5-Pin Datenkabeln in eine 3-Pin Linie
einstecken wollen, müssen Sie einen Kabeladapter benutzen. Diese Kabeladapter sind
bereits in fast allen Elektrogeschäften erhältlich. Die nachfolgende Tabelle beschreibt
detaillier die richtige Anpassung der Kabel.
Konvertierung eines XLR 3-Pin zu XLR 5-Pin Stecker
Leitung
Signalmasse/Abschirmung
Data Compliment (- Signal)
Data True (+ Signal)
Nicht benutzt
Nicht benutzt
©American DJ® - www.americanaudio.eu - Sunray Tri LED DMX™ Benutzerhandbuch Seite 7
Weibliche 3-Pin XLR
(Out)
Pin 1
Pin 2
Pin 3
Inbetriebnahme
Männliche 5-Pin XLR (In)
Pin 1
Pin 2
Pin 3
Pin 4 – nicht benutzen
Pin 5 – nicht benutzen
