Sunray Tri LED DMX™
Jeder DIP-Schalter hat einen voreingestellten Wert. Die genaue DMX Adresse wird
eingestellt, indem die Summe der DIP-Schalter den gewünschten Wert ergeben. Zum
Beispiel: Um die DMX Adresse 21 einzustellen, verknüpfen Sie die DIP-Schalter 1, 3 und
5. Da der DIP-Schalter 1 den Wert einer 1 hat, der DIP-Schalter 3 den Wert einer 4 und
der DIP-Schalter 5 den Wert 16, entspricht die Verbindung der drei dem DMX Wert 21.
(Siehe folgendes Beispiel).
Einstellen der DMX Adresse 21: Einstellen der DMX Adresse 201:
DIP-Schalter # 1 = 1
DIP-Schalter # 3 = 4
DIP-Schalter # 5 = 16
= 21

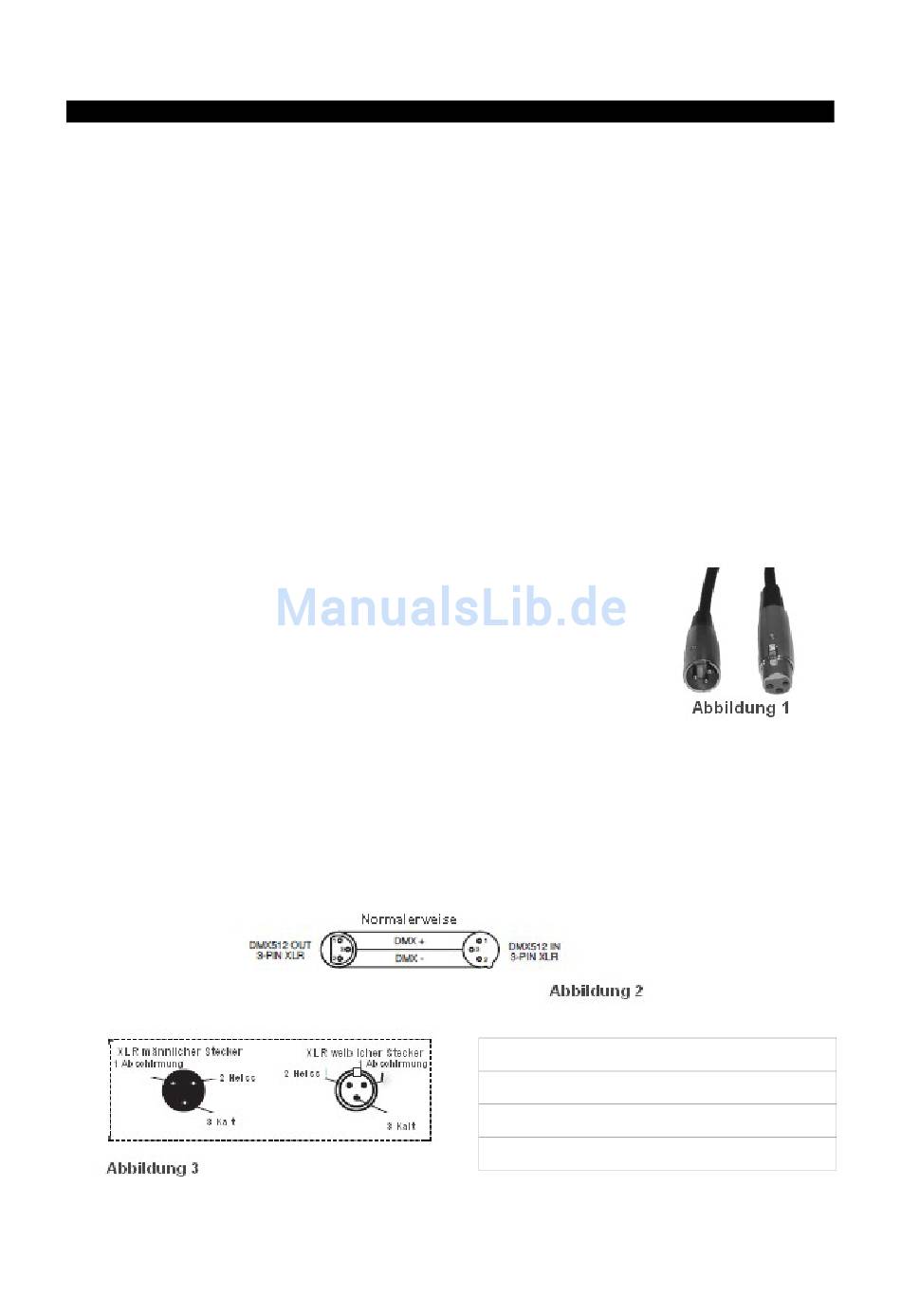

Datenkabel (DMX Kabel) Anforderungen (Für den DMX Betrieb): Der Sunray Tri LED
DMX™ kann durch das DMX-512 Steuerprotokoll gesteuert werden. Der Sunray Tri LED
DMX™ ist ein dreu Kanal DMX Gerät. Die DMX Adresse wird neben
der Kuppel des Sunray Tri LED DMX™ eingestellt. Ihr Gerät und Ihr
DMX Controller erfordern ein Standard 3-Pin XLR Stecker für den
Dateneingang und Datenausgang (Abbildung1 Vergewissern Sie
sich, wenn Sie Ihre eigenen Kabel herstellen, dass Sie abgeschirmte
zweiadrige Kabel nutzen (Diese Kabel können in bereits fast allen
Geschäften für Ton- und Lichttechnik gekauft werden). Ihre Kabel
sollten einen männlichen und einen weiblichen XLR Stecker an
jeweils einen der beiden Enden haben. Achten Sie auch darauf, dass DMX Kabel
eingeschleift sein müssen und sich nicht teilen dürfen.
Beachten Sie: Befolgen Sie die Abbildungen zwei und drei, wenn Sie Ihre eigenen
Kabel herstellen. Benutzen Sie nicht die Erdungsöse des XLR Steckers. Sie dürfen
weder die Abschirmleitung des Kabels mit der Erdungsöse verbinden, noch dürfen Sie
es zulassen, dass die Abschirmleitung das XLR Gehäuse berührt. Das Erden des
Schilds könnte zu einem Kurzschluss oder zu Fehlfunktionen führen.
©American DJ® - www.americanaudio.eu - Sunray Tri LED DMX™ Benutzerhandbuch Seite 6
DIP-Schalter # 1 = 1
DIP-Schalter # 4 = 8
DIP-Schalter # 7 = 64
DIP-Schalter # 8 = 128
= 201
XLR Pin Anordnung
Pin 1 = Abschirmung
Pin 2 = negative Signalader (negativ)
Pin 3 = positive Signalader (positiv)
