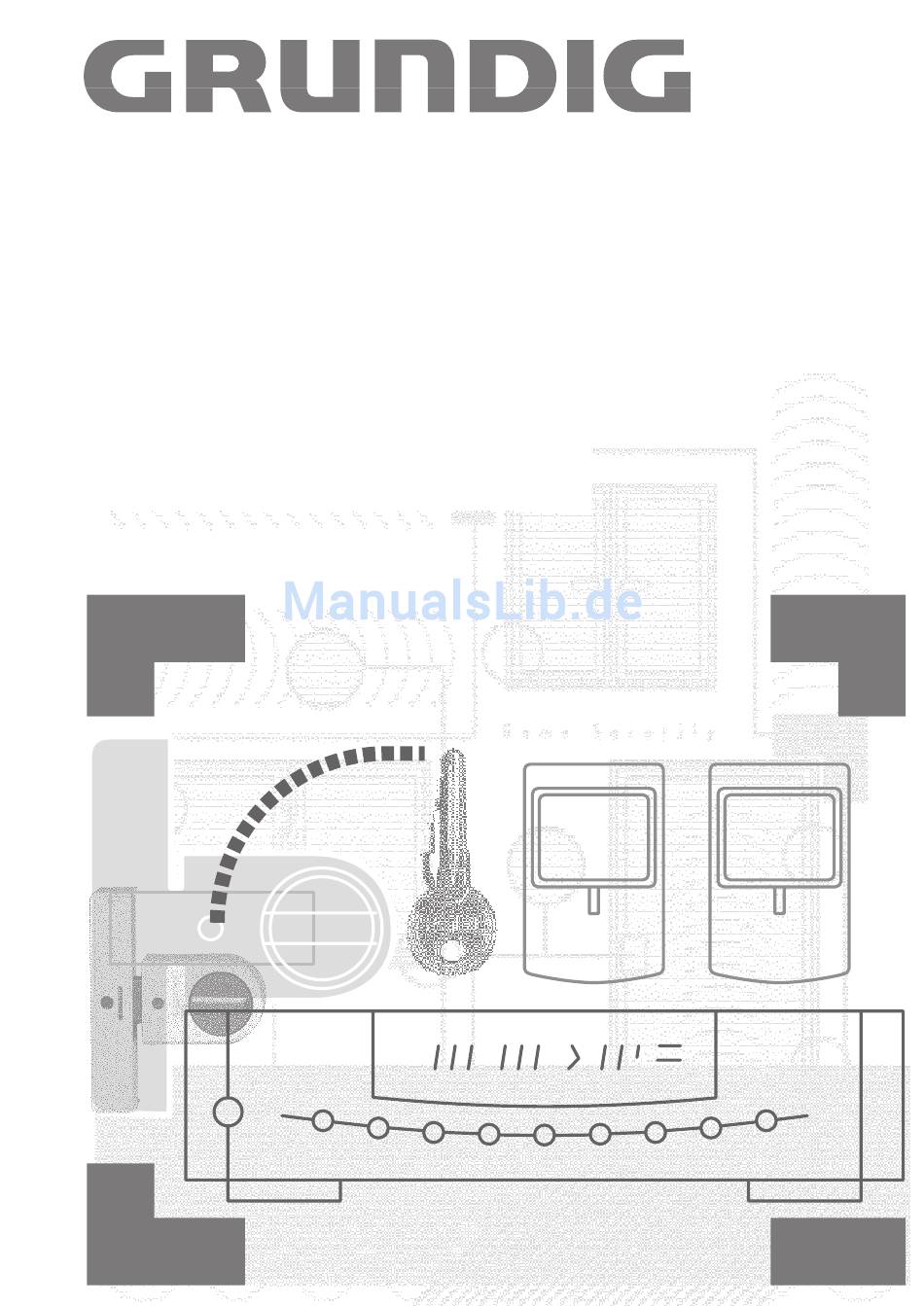

- Seite 1 H O M E S E C U R I T Y S Y S T E M I D 5 0 E M Z I D 1 0 0 F S S I D 1 0 0 P I R ( I D 1 0 0 F M 1 )
-
Seite 3: Inhaltsverzeichnis
Akku in die Zentrale einsetzen ..............Zentrale an das Stromnetz anschließen ............Sensoren in die Zentrale einlernen ..............13-14 Montage und Installation ... … der Zentrale ID 50 EMZ ................der Passiv-Infrarot Bewegungsmelder ............15-17 ... der Scharfschalteinrichtung ..............18-25 Schließkasten .................. - Seite 4 "Lernen" (ab Seite 13) Montage (ab Seite 15) "Gehtest" (ab Seite 28) Die Montage und Installation sollte, wenn möglich, durch Ihren autorisierten GRUNDIG HOME SECURITY Fach- Lautstärke Einstellung (Seite 29) händler erfolgen. Ihr Fachhändler hat die erforderlichen Kenntnisse sowie professionelle Hilfsmittel insbesonders für die Montage der Scharfschalteinrichtung an der Türe.
-
Seite 5: Aufstellen Und Sicherheit
1. Aufstellen und Sicherheit Das Gefahrenmeldesystem ist nur für die in dieser Bedie- nungsanleitung beschriebenen Anwendungen zugelassen. Jede andere Verwendung ist ausdrücklich ausgeschlossen. Stellen Sie die Zentrale nicht auf Deckchen oder ähnliches. Legen Sie keine Gegenstände (z.B. Zeitungen) auf die Zentrale. Stellen Sie die Zentrale nicht in unmittelbare Nähe der Hei- zung oder in die pralle Sonne, da dadurch ebenfalls die Küh- lung beeinträchtigt wird. -
Seite 6: Besonderheiten Der Gefahrenmeldeanlage
1 Bedienungsanleitung Fernbedienung ID100 HS 3 * 1 Garantiekarte Techniksender ID 100 FM 2 Funkmodul ID100 FM 3, zur Ansteuerung einer ID 50 EMZ als Diese Anleitung beschreibt die Gefahrenmeldeanlage Unterzentrale ID 50 EMZ sowie die System-Bausteine ID100 FSS, ID 100 PIR und ID 100 FM 1. -
Seite 7: So Funktioniert Die Gefahrenmeldeanlage
über einen EURO-Netz-Steckanschluß eingeschaltet werden. (Anschlußwerte: 230 V~, 50/60 Hz, 300 W ohmsche Last). An die Zentrale kann der digitale GRUNDIG Anrufbeantworter AM 700 D (Home Security Version) als Telefonwählgerät angeschlossen werden. Damit ist die Übertragung des Alarms an einen Wachdienst (zum Beispiel Grundig Sicherheits Service Zentrale) oder an eine private Telefonnummer möglich (zum Beispiel eigenes... -
Seite 8: Scharfschalteinrichtung Id 100 Fss
2. Besonderheiten der Gefahrenmeldeanlage ID 50 Scharfschalteinrichtung ID 100 FSS Die Scharfschalteinrichtung dient zur Scharf-/Unscharfschal- tung bei Anwesenheit oder Abwesenheit, sowie als zusätzli- che mechanische Sicherung der Eingangstüre. Die Scharfschalteinrichtung besteht aus einem mechanischen Kasten-Zusatzschloß und einer Steuerungselektronik, die im Schließkasten untergebracht ist. -
Seite 9: Sendermodul Für Öffnung Und Glasbruch
2. Besonderheiten der Gefahrenmeldeanlage ID 50 Sendermodul für Öffnung und Glasbruch ID 100 FM 1 (Zubehör, nicht im Lieferumfang) Das Sendermodul dient zur Öffnungsüberwachung von Fen- stern und Türen und – bei einem zusätzlich angeschlossenen Glasbruchmelder – zur Bruchüberwachung der Glasscheibe. Zusätzlich zu einem Glasbruchmelder kann auch ein zweiter Öffnungskontakt für die Überwachung von einem zweiten Fenster über ein Anschlußkabel angeschlossen werden, siehe... -
Seite 10: Die Zentrale Der Gefahrenmeldeanlage Auf Einem Blick
3. Die Zentrale der Gefahrenmeldeanlage auf einem Blick Die Bedienelemente und Anzeigen der Zentrale Die Übersicht dient zur Kurzinformation. Die Funktionen entnehmen Sie bitte den einzelnen Kapiteln dieser Bedienungsanleitung. /S4 (Lautstärke) Doppelfunktionstasten Taste zum Aktivieren der Lautstärkeeinstellung, der Quit- a) Schlüsselschalter in Stellung " " tierungstöne bei der Installation, zum Programmieren S1 bis S4 (Sensorplätze 1 bis 4 mit Anzeigen). -
Seite 11: Die Rückseite Der Zentrale
3. Die Zentrale der Gefahrenmeldeanlage auf einem Blick Die Rückseite der Zentrale Anschlüsse der D-Sub-Buchse: Abdeckung für Akkufach (im Gehäuseboden). 9polige D-Sub-Buchse zum Anschluß von max. zwei Sabotage Außensirenen (parallel geschaltet, mit einer Gesamt- stromaufnahme von max. 1,5A) oder eines Senders ID 100 FM 3. -
Seite 12: So Sichern Sie Ihre Wohnung
Zubehör. Beachten Sie bei Ihrer Planung, welche Räume Sie besonders schützen wollen und welche Türen und Fenster besonders gefährdet sind. Lieferumfang Paket ID 50 1 Zentrale ID 50 EMZ 1 Scharfschalteinrichtung ID100 FSS 1 Passiv-Infrarot Bewegungsmelder ID100 PIR... -
Seite 13: Beispiel Der Wohnungssicherung Mit Zusätzlichen Teilen Aus Dem Zubehör
Anwesenheit). 1 Passiv-Infrarot Bewegungsmelder ID 100 PIR Bewegungsmelder (PIR) auf … 1 Scharfschalteinrichtung ID 100 FSS Sensor- platz Sensorplatz 1 Zentrale ID 50 EMZ Überwachungs- Anwesenheit Zubehör scharf Anwesenheit scharf Passiv-Infrarot Bewegungsmelder ID 100 PIR und ID 100 HS 2 aus/ein Öffnungskontakt ID 100 FM 1... -
Seite 14: Vorbereiten Der Gefahrenmeldeanlage
5. Vorbereiten der Gefahrenmeldeanlage Akku in die Zentrale einsetzen Schlüssel in den Schlüsselschalter stecken und in Stellung » « drehen. Vor dem Öffnen der Akku-Abdeckung muß der Netz- stecker und ggf. das Anschlußkabel der 6poligen Western- Buchse gezogen werden. Abdeckung im Gehäuseboden der Zentrale öffnen, mitgelie- ferten Akku anschließen und einlegen. -
Seite 15: Sensoren In Die Zentrale Einlernen
5. Vorbereiten der Gefahrenmeldeanlage Sensoren in die Zentrale "einlernen" Wenn Sie einen bereits eingelernten Sensor einem anderen Diese Einstellung müssen Sie mit allen Sensoren durch- Sensorplatz zuordnen möchten, müssen Sie diesen vorher führen. löschen und wieder wie einen neuen Sensor "einlernen". Die Sensoren müssen sich beim "Einlernen"... - Seite 16 5. Vorbereiten der Gefahrenmeldeanlage Einbruchsensoren einlernen (Sensorebene 1) Funkschloß (max.1), Notrufsender, Fernbedienungen und Techniksensoren einlernen (Sensorebene 2) 1. Schlüsselschalter der Zentrale in Stellung »INSTALL« drehen. 1. Schlüsselschalter der Zentrale in Stellung »INSTALL« drehen. 2. Taste » (Lernen)« kurz drücken, die Einbruchsensoren werden auf die erste Speicherebene eingelernt.
-
Seite 17: Montage Und Installation
Wand etwa 3 mm Abstand haben (siehe Abbil- dung). Schließen Sie den Akku an und schließen Sie die Abdeckung des Akkufaches. Schieben Sie die Zentrale ID 50 EMZ von oben auf die beiden Schrauben. Stecken Sie den Netzstecker in eine Steckdose..der Passiv-Infrarot Bewegungsmelder... -
Seite 18: Auslöseverhalten Des Bewegungsmelders Einstellen
6. Montage und Installation ... Auslöseverhalten des Bewegungsmelders einstellen 10 m Der Bewegungsmelder überwacht den Raum fächerförmig in einem horizontalen Winkel von etwa 88° (Standardlinse). Die einzelnen Empfindlichkeitszonen reagieren auf die (Infra- rot) Wärmestrahlung zum Beispiel von Lebewesen. Durch einen speziellen Filter wird hauptsächlich nur die von der Haut eines Menschen abgestrahlte Wärmestrahlung verarbei- 88 Grad tet, zusätzlich muß... - Seite 19 6. Montage und Installation ... Montage Bewegungsmelder eingelernt ?! (Siehe Seite 13 bis 14). Nehmen Sie die Batterie aus dem Gehäuse. Entfernen Sie die Leiterplatte. Dazu linke Gehäuseseite nach außen drücken, Leiterplatte ausrasten und herausnehmen. Beschädigen Sie die elektrischen Bauteile nicht. Befestigen Sie das Gehäuserückteil mit zwei bzw.
- Seite 20 6. Montage und Installation ..der Scharfschalteinrichtung ID 100 FSS Montageort Die Scharfschalteinrichtung besteht aus zwei Teilen. linke Einwärtstür rechte Einwärtstür Dem Schloßkasten, der an der Eingangstüre angebracht wird und dem Schließkasten, den Sie an der Türzarge befestigen. Die Montage richtet sich nach Bauart der Türe und der Zarge. Geeignet für den Einbau sind linke/rechte Einwärtstüren nach DIN sowie Falz-/ und Stumpftüren.
-
Seite 21: Montage Und Installation
6. Montage und Installation der Scharfschalteinrichtung Halten Sie nach dem Bohren die Metallunterlage (Stärke 13 mm) an die Zarge. Gegebenenfalls gleichen Sie Höhenunterschiede zur Türober- fläche mit den Kunststoffunterlagen (Stärke 1mm und 3mm) aus. Sollte ein Höhenunterschied zwischen der Wand und der Metallunterlage bestehen, gleichen Sie diesen mit den bei- Bruchkante... -
Seite 22: Schließkasten
6. Montage und Installation der Scharfschalteinrichtung Befestigen Sie den Schließwinkel mit 4 Schrauben M6 x 15 auf die Metallunterlage Prüfen Sie nach der Montage des Schloßkastens (siehe Seite 24), daß der Riegel des Schloßkastens mittig in die Öffnung des Schließkastens eingeführt werden kann, ggf. kann der Schließwinkel durch die Langlöcher verschoben werden. - Seite 23 6. Montage und Installation der Scharfschalteinrichtung Halten Sie nach dem Bohren den Schließwinkel an die Zarge. Wenn die Zarge zurücksteht, gleichen Sie den Höhenunter- schied zwischen Zarge und Schließwinkel mit den beiliegen- den Kunststoffunterlagen (Stärke 1mm und 3mm) aus. Nicht benötigte Unterlagen bewahren Sie bitte auf, damit bei der Montage des Schließkastens an eine andere Türe andere Gegebenheiten ausgeglichen werden können.
-
Seite 24: Schloßkasten
6. Montage und Installation der Scharfschalteinrichtung Montage des Schloßkastens Schließrichtung im Schloßkasten prüfen und – wenn notwendig – umstellen Schließrichtung prüfen Halten Sie den Schloßkasten in der benötigten Montageposi- tion an die Türe. Bei richtiger Schließrichtung muß sich die Nuß in der unteren Bohrung befinden. - Seite 25 6. Montage und Installation der Scharfschalteinrichtung Ziehen Sie den Sicherungsring mit einem Schraubendre- her oder einer Pinzette ab, nehmen die Nuß aus der Bodenplatte und setzen die Nuß in die gegenüberliegende Bohrung ein. Schieben Sie den Sicherungsring wieder auf. Dornmaß des Schloßkastens umstellen Das Dornmaß...
- Seite 26 6. Montage und Installation der Scharfschalteinrichtung Schloßkasten an die Türe montieren Zarge Nehmen Sie die Montageschablone und verwenden – wenn bauseitig möglich – die Seite der Bohrschablone mit der Auf- schrift "Dornmaß 70 mm". Türscharnier links Türscharnier links Fixieren Sie die Montageschablone mit Klebeband an der Türe, die schraffierte Fläche der Schablone muß...
- Seite 27 6. Montage und Installation der Scharfschalteinrichtung Setzen Sie die Bodenplatte des Schloßkastens auf die Türe, die Verbindungsstange muß dabei in den Schlitz der Nuß greifen. ßI Befestigen Sie den Außenzylinder mit 2 Senkschrauben M 6×30, DIN 965 an der Bodenplatte Ist die Türe stärker als 45 mm, müssen Sie längere Senkkopf- schrauben verwenden (siehe folgende Tabelle).
-
Seite 28: Des Sendermodules (Zubehör)
6. Montage und Installation ..des Sendermodules ID 100 FM 1 (Zubehör) Die Anleitung beschreibt die Montage an einem Fenster. Die Montage an einer Tür erfolgt sinngemäß in gleicher Weise. Montageort Das Sendermodul (Montage am Fensterrahmen) und der Fensterrahmen Kontaktmagnet (Montage am Fensterflügel) können am Fen- ster sowohl oben wie auch unten angebracht werden. -
Seite 29: Anschlußmöglichkeiten Für Glasbruchmelder Gm 2002 Und Magnetkontakt Emk 26 At
6. Montage und Installation ... Setzen Sie das Gehäuseoberteil auf das Gehäuserückteil, drehen Sie die Schraube ein und setzen die Abdeckkappe auf. Ersatzabdeckkappen können im Gehäuse verbleiben. Wenn ein (zusätzlich angeschlossener) Glasbruchmelder Alarm ausgelöst hat, müssen Sie am Sendermodul mit einem spitzen Gegenstand (zum Beispiel Kugelschreiber) die Taste drücken, um ihn wieder in die Betriebsfunktion zurückzusetzen. -
Seite 30: Inbetriebnahme Der Gefahrenmeldeanlage
7. Inbetriebnahme der Gefahrenmeldeanlage Signalstärke/Funkstrecke der Sensoren prüfen ("Gehtest") Diese Überprüfung muß in jedem Fall nach dem Einlernen und nach der Montage aller Sensoren durchgeführt werden. Anhand dieser gespeicherten Daten kann die Zentrale Stör- sender leicht erkennen und Ihnen als "Störung" melden (die Anzeige an der Zentrale »... -
Seite 31: Lautstärke Des Quittierungstones Und Stillen Alarm Einstellen
7. Inbetriebnahme der Gefahrenmeldeanlage Alarmton abschalten (stiller Alarm) Lautstärke des Quittierungstones und stillen Nur wenn ein Telefonwählgerät (AM 700 D) angeschlossen Alarm einstellen ist. 1. Schlüsselschalter der Zentrale in Stellung »INSTALL« drehen. Die Zentrale meldet verschiedene Funktionen mit unter- schiedlichen "Quittierungstönen": 2. -
Seite 32: Einbruchsensoren Aus Den Sensorplätzen Löschen
7. Inbetriebnahme der Gefahrenmeldeanlage Einbruchsensoren aus den Sensorplätzen Scharfschalteinrichtung, Notrufsender, Fernbedienung löschen und Techniksensoren aus den Sensorplätzen löschen Die Zuordnung der Sensoren auf die Sensorplätze können Sie ändern. Bevor Sie einen Sensor einem anderen Sensorplatz zuordnen, müssen Sie den Sensor aus dem alten Sensorplatz löschen. Sie können einzelne defekte Sensoren löschen, die restlichen Sensoren und die Anlage sind nicht in ihrer Funktion beein- trächtigt. -
Seite 33: Bedienung Der Gefahrenmeldeanlage
Das Gerät und der Sicherheitsservice werden nicht in allen zwecken. An diese Sender lassen sich zum Beispiel Wasser- Ländern angeboten. Bei Fragen wenden Sie sich bitte direkt oder Rauchmelder mit potentialfreien Schließkontakten an die GRUNDIG-Vertretung in Ihrem Land. Anschriften siehe anschließen. Seite 41. -
Seite 34: Gefahrenmeldeanlage Aktivieren
8. Bedienung der Gefahrenmeldeanlage Gefahrenmeldeanlage aktivieren Sind alarmgesicherte Fenster oder Türen geöffnet, leuchten Überprüfen Sie, ob der Schlüsselschalter an der Zentrale in die Anzeigen dieser Sensorplätze. Stellung » « steht und die grüne Anzeige leuchtet. Ziehen Sie den Schlüssel ab und bewahren Sie ihn an einem Mit der Scharfschalteinrichtung aktivieren Sie die Gefahren- sicheren Ort auf. - Seite 35 Fenster. grün/rot zeigt (Riegel halb zurückgezogen) und die rote Anzeige » « an der Zentrale ID 50 EMZ erlischt. Achten Sie darauf, daß sich keine schreckhaften Personen in unmittelbarer Nähe zur Zentrale/Sirene befinden. Erst wenn der Riegel ganz zurückgezogen ist (grüne Markie- Informieren Sie zuvor Ihre Nachbarn und –...
- Seite 36 8. Bedienung der Gefahrenmeldeanlage Meldungen zurückstellen (Reset) Alarmsensoren abschalten bzw. einschalten für "Anwesenheit scharf" Im Alarmfall bei Anwesenheit wird an der Zentrale der Sensor gezeigt, der zuletzt Alarm ausgelöst hat. Sie haben die Möglichkeit, einzelne Alarmsensoren abzu- schalten. Das kann notwendig sein, wenn zum Beispiel bei Ebenso werden bei einer Störmeldung die Art und der "Anwesenheit scharf"...
-
Seite 37: Tips Und Antworten Zu Ihrer Gefahrenmeldeanlage
Sonderausgabe (Erhöhung der Bemessungsgrundlage im Rahmen des § 10e EStG) bei selbstgenutztem Wohneigentum möglich. Fragen Sie Ihren Steuerberater. Was ist an der Funkübertragung besser als GRUNDIG verwendet hochwertige professionelle Funkbausteine, bei denen der Über- bei herkömmlichen (billigeren) Anlagen? tragungskanal nach einem patentierten Verfahren auf Störung (wird ignoriert) und bewußte Sabotage (führt zum Alarm) überwacht wird. - Seite 38 Objekt zu gelangen. An wen kann ich mich wenden, wenn ich Wenden Sie sich in solchen Fällen an Ihren "autorisierten GRUNDIG Fachhändler" für Fragen habe oder wenn etwas nicht funk- HOME SECURITY - Private Sicherheit.
- Seite 39 9. Wissenswertes Stichwortverzeichnis Fernbedienung ..............4 Abwesenheit scharf ..........11, 31, 32 Funkmodul ................. 4 Akku einsetzen ..............12 Funkunterzentrale ............... 4 Alarmarten ............... 31 Funkstrecke ..............28 Alarmsensoren ab-/einschalten ........34 Alarmtöne abschalten ............33 Anlage außer Betrieb nehmen .......... 34 Anrufbeantworter ..........
- Seite 40 9. Wissenswertes Stichwortverzeichnis Telefonwählgerät ............4, 31 Netzanschluß ..............9, 12 Tips zu Ihrer Gefahrenmeldeanlage ........35 Notruf ................31 Tips zur richtigen Planung .......... 10, 11 Notrufsender ..............4, 31 Überwachungsarten ............31 Öffnen der Sensoren ............13 Unterzentrale ..............4 Öffnungskontakt ............
-
Seite 41: Übersicht Der Sensoren
, ± 10%, 50/60 Hz Gewicht: ca. 3 kg Leistungsaufnahme: ca. 1 W Betriebslage: waagerecht Umgebungstemperatur: 5° – 50° Relative Luftfeuchte: bis zu 80% Das komplette Zubehör-Programm finden Sie in der »GRUNDIG-REVUE«, die im Fachhandel für Sie bereitliegt. Änderungen und Irrtümer vorbehalten! - Seite 42 9. Wissenswertes Die Gefahrenmeldeanlage ID 50 EMZ ist Bestandteil des Systems ID 100.
