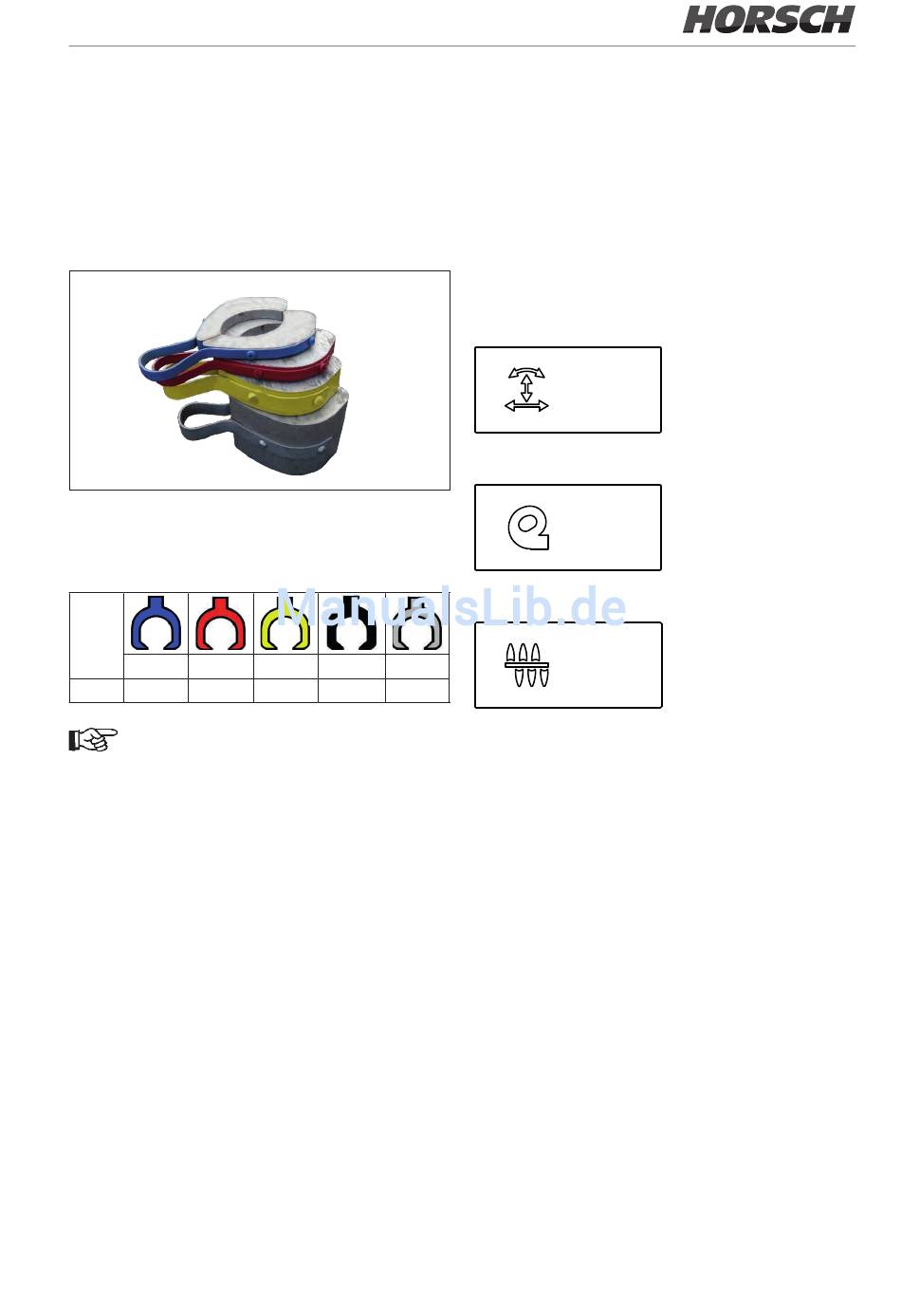

Alu-Clips

Die Alu-Clips werden auf die Kolbenstangen von
Hydraulikzylindern aufgesteckt. Sie begrenzen
das Einfahren der Kolbenstange. Dadurch kann
z.B. die Arbeitstiefe der Maschine eingestellt
werden.
Verschiedene Alu-Clips
Die Dicke der Clips ist je nach Farbe unter-
schiedlich:
Farbe
blau rot
Dicke 7 mm 10 mm
Das Übersetzungsverhältnis an der
Maschine beachten, siehe „Tiefenein-
stellung".
gelb schwarz silber
19 mm 30 mm 50 mm

Bedienhinweise an der Maschine

Markierung der Hydraulikschläuche
Das Symbol befindet sich immer über dem
Schlauch, der Druck benötigt, um die Maschi-
ne in Transportstellung zu bringen (Ausheben,
Einklappen usw. ).
Hydraulikblock
Gebläse
Befüllschnecke
