HORSCH SPRINTER 3 ST Betriebsanleitung Seite 29

Sprinter 8 ST
5
4
14
2
1
16
15
21
6
4
5

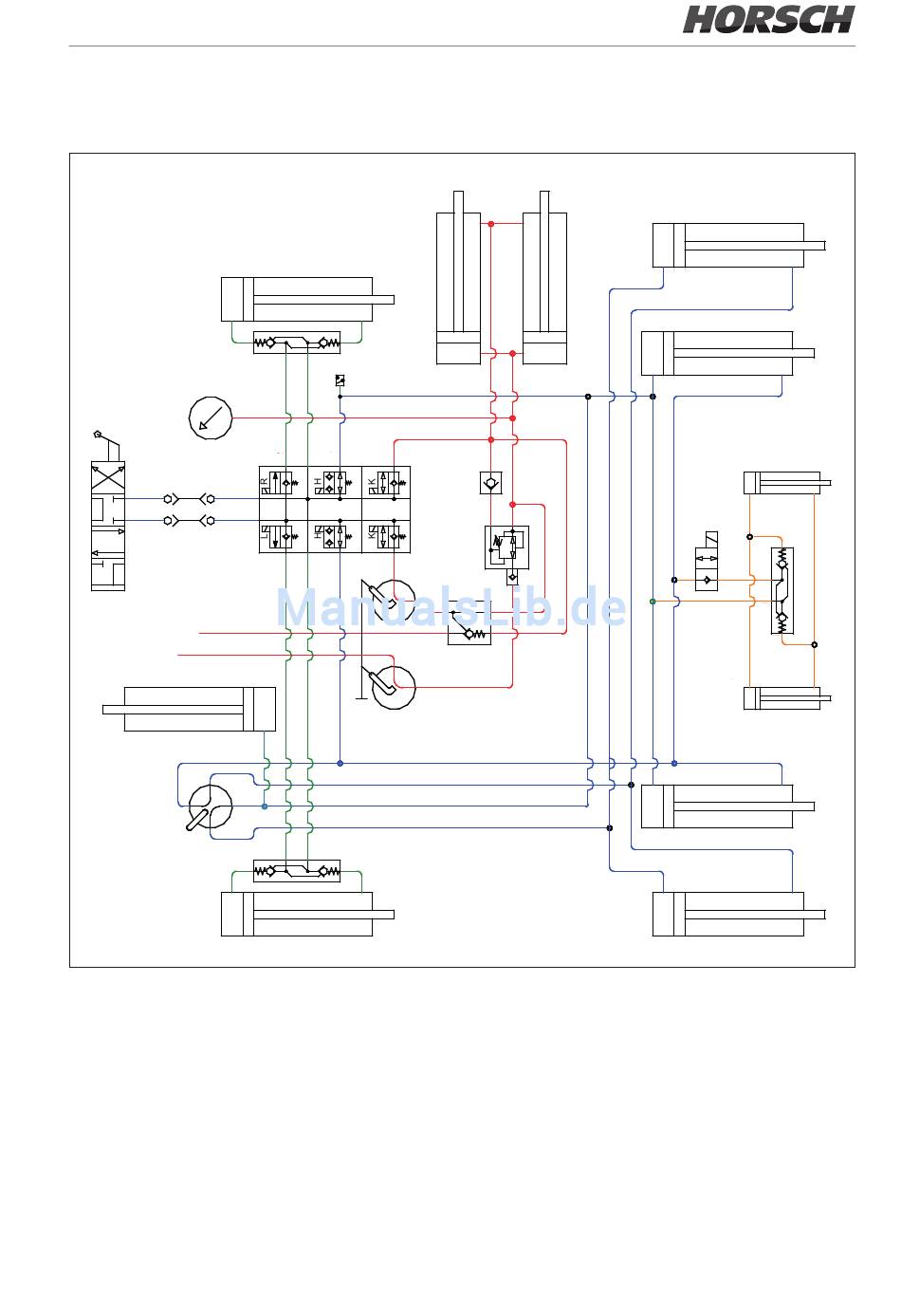

Hydraulik Sprinter 8 ST
1 Steuergerät
2 Kupplung
3 Steuerblock
4 Sperrventil
5 Hydraulikzylinder Spuranreißer
6 Vierwegehahn
7 Hydraulikzylinder Packer Mitte
8 Hydraulikzylinder Packer
9 Dreiwegehahn (doppelt)
10 Sperrventil (einfachwirkend)
11 Druckventil
12 Rückschlagventil
20
H2 H1 HZ HK
3
L2 L1 SZ SK
9
13
12
11
V1 C1
V2 C2
10
13 Hydraulikzylinder Klappen
14 Manometer
15 Druckanschluss am Gebläse
16 Leckölanschluss am Gebläse
17 Ventil Vorauflaufmarkierer
18 Sperrventil
19 Hydraulikzylinder Vorauflaufmarkierer
20 Arbeitssignal
21 Hydraulikzylinder Knickdeichsel
8
7
19
17
C2
18
V2
V1
C1
19
7
8
25
