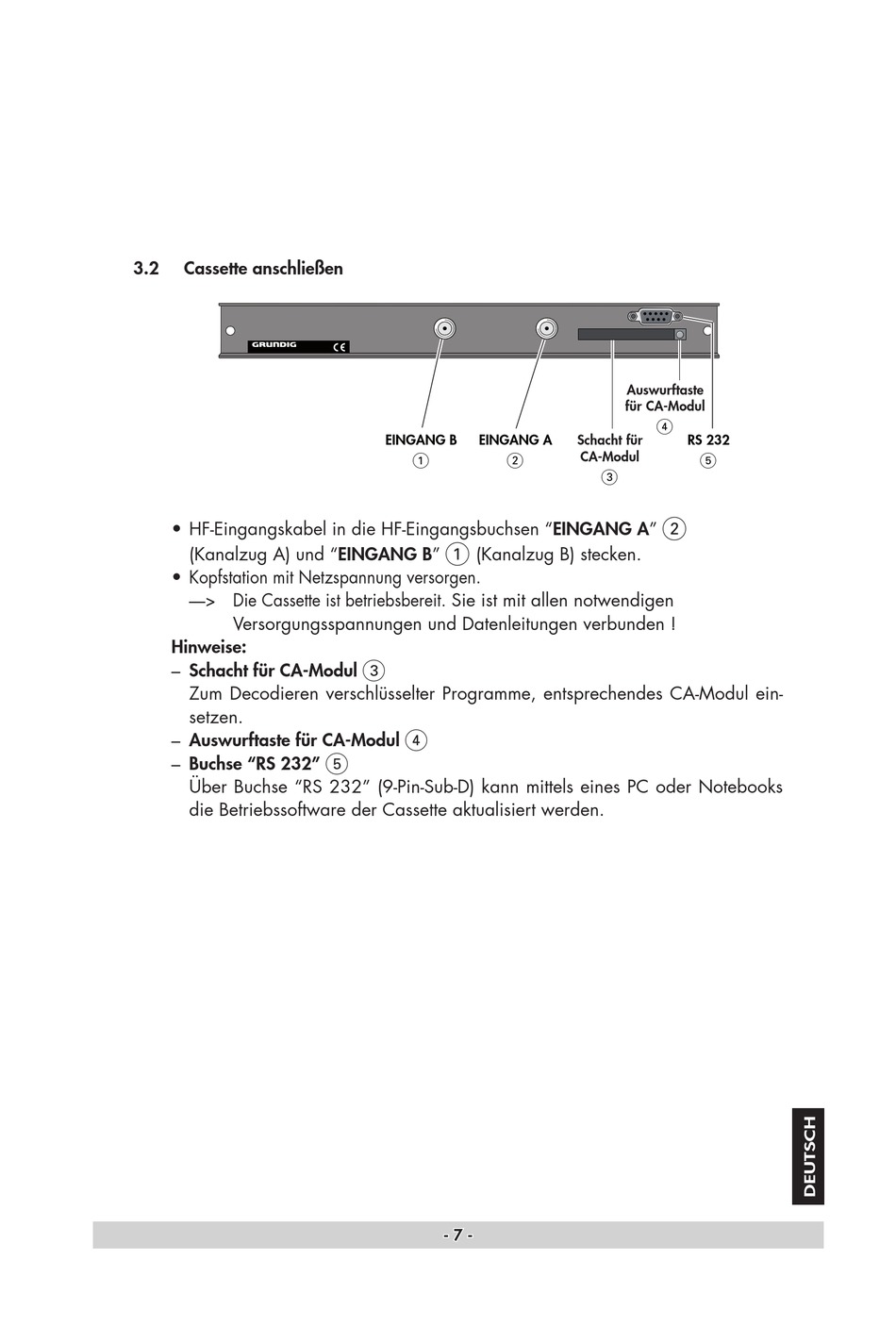

3.2
Cassette anschließen
• HF-Eingangskabel in die HF-Eingangsbuchsen "EINGANG A"
(Kanalzug A) und "EINGANG B"
• Kopfstation mit Netzspannung versorgen.
—> Die Cassette ist betriebsbereit. Sie ist mit allen notwendigen
Versorgungsspannungen und Datenlei tungen verbunden !
Hinweise:
– Schacht für CA-Modul
Zum Decodieren verschlüsselter Programme, entsprechendes CA-Modul ein-
setzen.
– Auswurftaste für CA-Modul
– Buchse "RS 232"
Über Buchse "RS 232" (9-Pin-Sub-D) kann mittels eines PC oder Notebooks
die Betriebssoftware der Cassette aktualisiert werden.
EINGANG B
EINGANG A
1
(Kanalzug B) stecken.
3
4
5
- 7 -
- 7 -
Auswurftaste
für CA-Modul
Schacht für
RS 232
CA-Modul
2
