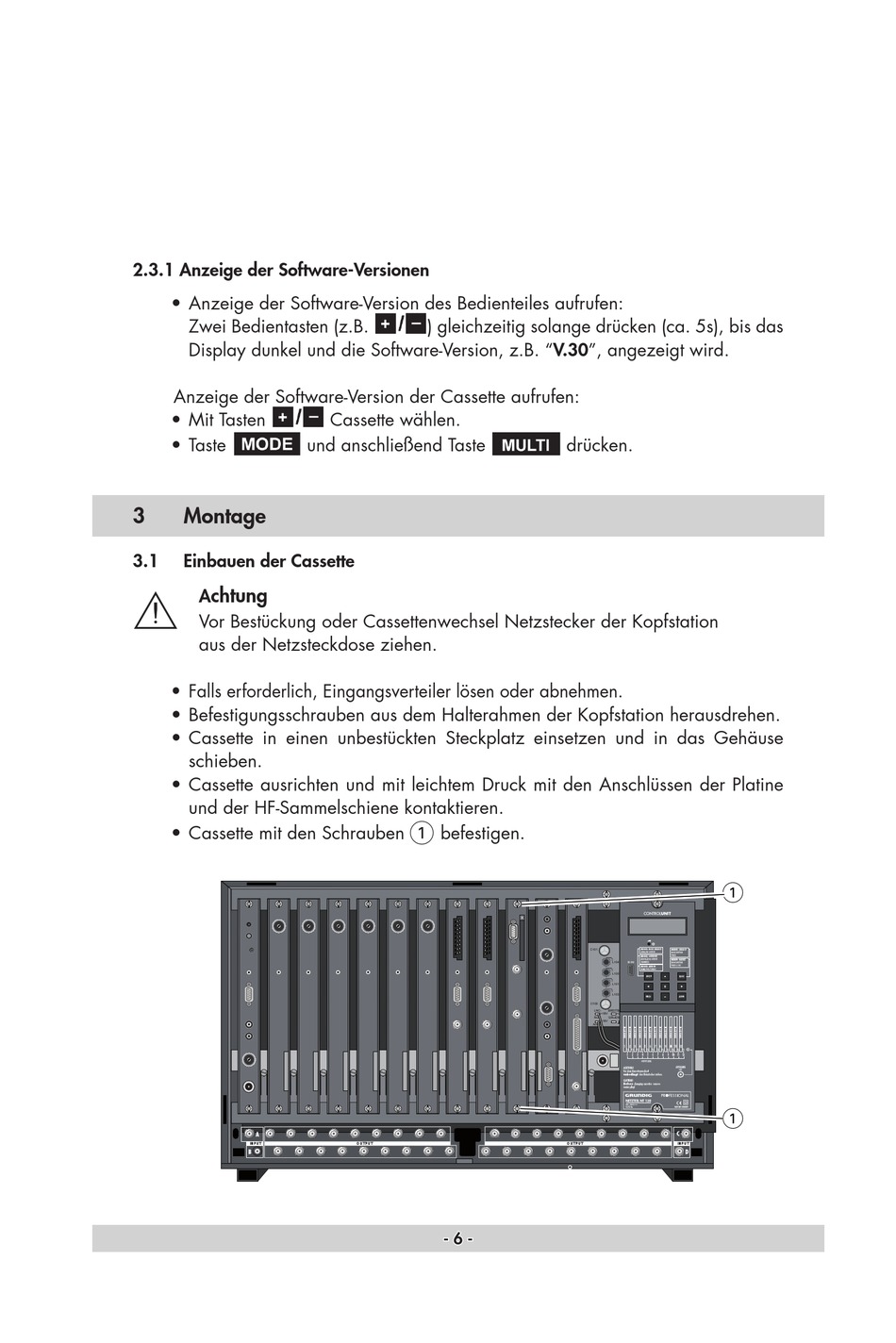

2.3.1 Anzeige der Software-Versionen
• Anzeige der Software-Version des Bedienteiles aufrufen:
Zwei Bedientasten (z.B.
Display dunkel und die Software-Version, z.B. "V.30", angezeigt wird.
Anzeige der Software-Version der Cassette aufrufen:
• Mit Tasten
• Taste
3
Montage
3.1
Einbauen der Cassette
chtung
A
Vor Bestückung oder Cassettenwechsel Netzstecker der Kopfstation
aus der Netzsteckdose ziehen.
• Falls erforderlich, Eingangsverteiler lösen oder abnehmen.
• Befestigungsschrauben aus dem Halterahmen der Kopfstation herausdrehen.
• Cassette in einen unbestückten Steckplatz einsetzen und in das Gehäuse
schieben.
• Cassette ausrichten und mit leichtem Druck mit den Anschlüssen der Platine
und der HF-Sammelschiene kontaktieren.
• Cassette mit den Schrauben
INPUT
) gleichzeitig solange drücken (ca. 5s), bis das
Cassette wählen.
und anschließend Taste
1
befestigen.
OUTPUT
- 6 -
- 6 -
drücken.
C101
L104
L100
L101
L103
C100
LNC-
BREITBA
+18V
+24
ROT
GRUEN
+18V
Anschl.
OUTPUT
INPUT
