- Seite 1 Rex_RS2.50_BA_88845.qxd 26.01.2007 11:19 Uhr Seite 1...

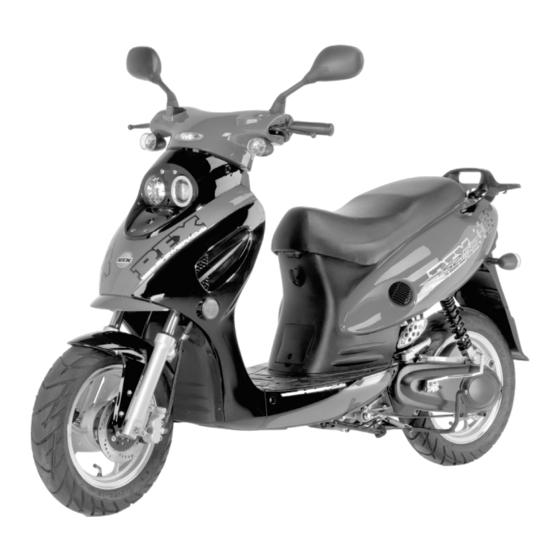

- Seite 2 Vorwort Sehr geehrter Kunde, wir gratulieren Ihnen zum Kauf unseres REX-Motorrollers. Sie haben ein wirklich gutes Produkt erwor- ben und werden bestimmt viel Freude und Fahrvergnügen damit haben. Bevor Sie jedoch den Roller erstmals in Betrieb nehmen, empfehlen wir Ihnen, die Bedienungsanleitung aufmerksam zu lesen.
- Seite 3 Veränderungen durch Um- oder Anbauten dürfen nur in soweit durchgeführt werden, als es die gesetzlichen Vorschriften erlauben. Fragen Sie Ihren Fachhändler beim Kauf über deren Zulässigkeit oder entscheiden Sie sich sofort für Original-REX-Zubehörteile. b Motoren „tunen“ ist ungesetzlich. Sie gefährden Ihre eigene Sicherheit und die Lebensdauer bzw.
- Seite 4 Rex_RS2.50_BA_88845.qxd 26.01.2007 11:19 Uhr Seite 4 b Bei Schlechtwetterfahrten (Nässe, Schnee, Glatteis) besonders vorsichtig fahren. b Bei längeren Regenfahrten sowie nach der Rollerwäsche kann durch Feuchtigkeit die Bremsanlage verzögert ansprechen. Deshalb nach der Rollerwäsche die Bremsen „trocken bremsen“ bzw. bei Regenfahrten die Bremsen öfters betätigen, damit immer eine einwandfreie Bremswirkung vorhan- den ist.
-
Seite 5: Gewährleistung
Rex_RS2.50_BA_88845.qxd 26.01.2007 11:19 Uhr Seite 5 Gewährleistung 1. Es wird eine dem Stand der Technik entsprechende Fehlerfreiheit des Rollers in Werkstoff und Herstellung während der gesetzlichen Gewährleistung ab dem Datum der Übergabe des Rollers gewährt. Die Erfüllung der Gewährleistungsverpflichtung erfolgt nach unserer Wahl durch Instand- setzung des Rollers. - Seite 6 Rex_RS2.50_BA_88845.qxd 26.01.2007 11:19 Uhr Seite 6 5. Nicht eingeschlossen in die Gewährleistung sind: b Nachfüllen von Schmiermittel, Spezialflüssigkeiten und verschiedenes Verbrauchsmaterial, das nicht in Zusammenhang mit Reparaturarbeiten an anerkannten Störungen steht. b alle Wartungsarbeiten oder sonstige Arbeit, die durch Abnutzung, Unfall oder Betriebsbedingun- gen sowie Fahren unter Nichtbeachtung der Herstellerangaben entstehen.
- Seite 7 Rex_RS2.50_BA_88845.qxd 26.01.2007 11:19 Uhr Seite 7 Bauteile, die der Abnutzung unterliegen, wie z. B.: – Kupplungsscheiben – Bremsbeläge – Variator-Fliehkraftmassen (Rollenkerne, Keilriemen) – Kabel – Lampen – Sicherungen – Sitzbankdichtungen – Aufkleber – Auspuff – Reifen – Batterie – Ständer – Sitze – Kühler Nicht unter die Gewährleistung fallen Kosten für Wartungs-, Überprüfungs- und Säuberungsarbeiten.
-
Seite 8: Lage Der Bedienelemente
Rex_RS2.50_BA_88845.qxd 26.01.2007 11:19 Uhr Seite 8 Lage der Bedienelemente Fernlichtschalter, Cockpit mit Tachometer und Drehzahl- kombiniertes Zünd-/ Elektro- Starterknopf, Warnblinkschalter, messer, Kilometerzähler, Kontrollleuchten Lenkerschloss Lichtwahl- elektr. Hupen- für Blinker, Fernlicht, Tankanzeige und schalter Druckschalter Ölstandsanzeige... -
Seite 9: Lage Der Seriennummern
Rex_RS2.50_BA_88845.qxd 26.01.2007 11:19 Uhr Seite 9 Lage der Seriennummern Die Seriennummern sind erforderlich, um Ihren Roller zu registrieren. Sie dienen auch Ihrem Händler, Ihnen einen besseren Service zu geben, wenn Sie Ersatzteile, Zubehör oder spezielle Dienstleistungen benötigen. Fahrgestellnummer Die Seriennummer des Rahmens ist in das vordere Rahmenrohr eingestanzt. - Seite 10 Rex_RS2.50_BA_88845.qxd 26.01.2007 11:19 Uhr Seite 10 Typenschild. Das Typenschild befindet sich auf der linken Seite oder im Sitzbankfach. Bitte tragen Sie hier die Seriennummern ein. Fahrgestellnummer: Motornummer:...
- Seite 11 Rex_RS2.50_BA_88845.qxd 26.01.2007 11:19 Uhr Seite 11 Funktion der Kontroll- u. Bedieneinheiten 1. Drehzahlmesser Der Drehzahlmesser zeigt die Motordrehzahl in Umdrehungen pro Minute an. 1 7 3 2 4 5 2 Um den Motor vor Beschädigung zu bewahren, darf die Zeigernadel des Drehzahlmessers auf keinen Fall in die rote Zone ausschlagen.
-
Seite 12: Zünd-Lenkschloss
Rex_RS2.50_BA_88845.qxd 26.01.2007 11:19 Uhr Seite 12 Zünd-Lenkschloss Funktionen: LOCK = Die Zündung ist ausgeschaltet, und der Schlüssel ist abziehbar. Zum Abschließen den Schlüssel in das Zünd-Lenkschloss stecken und den Lenker nach links drehen (bis zum Anschlag). Den Schlüssel unter leichtem Druck in Position „LOCK“ drehen und abziehen. -
Seite 13: Lenkerarmaturen Linke Seite
Rex_RS2.50_BA_88845.qxd 26.01.2007 11:19 Uhr Seite 13 Lenkerarmaturen linke Seite 1. Bremshebel Hinterradbremse Der Hebel für die hintere Bremse befindet sich im lin- ken Griff. Drücken Sie den Hebel in den Griff, um die hintere Bremse zu betätigen. 2. Lichtwahlschalter Mit diesem Schalter kann man den Frontscheinwerfer einstellen. -
Seite 14: Lenkerarmaturen Rechte Seite
Rex_RS2.50_BA_88845.qxd 26.01.2007 11:19 Uhr Seite 14 Lenkerarmaturen rechte Seite 1. Lichtwahlschalter Schalterstellung rechts = Licht ist ausgeschaltet. Schalterstellung Mitte = Standlicht ist eingeschaltet. Schalterstellung links = Fahrlicht ist eingeschaltet. 2. Starterknopf Mit diesem Knopf wird der Motor gestartet. Vor Star- ten des Motors den Roller immer auf den Haupt- ständer stellen. - Seite 15 Rex_RS2.50_BA_88845.qxd 26.01.2007 11:19 Uhr Seite 15 Tankverschluss Der Tankverschluss befindet sich unter der Sitzbank. Öff- nen Sie das Sitzbank-Staufach. Drehen Sie den Tankdeckel zum Öffnen bis zum Anschlag gegen den Uhrzeigersinn. Der Tankverschluss kann nun heraus- genommen werden. Zum Schließen wird der eingesetzte Deckel bis zum Anschlag im Uhrzeigersinn gedreht.
-
Seite 16: Hauptständer Und Seitenständer
Rex_RS2.50_BA_88845.qxd 26.01.2007 11:19 Uhr Seite 16 Kickstarterhebel Dieser Roller besitzt einen Kickstarter, der sich auf der lin- ken Seite des Motors befindet. Um den Motor zu starten, stellen Sie den Roller auf den Hauptständer, und treten Sie den Kickstarter mit Kraft nach unten. Hauptständer und Seitenständer Ihr Roller ist mit einem Hauptständer und einem Seiten- ständer ausgestattet. -
Seite 17: Gepäckfach Und Sitzbankschloss
Rex_RS2.50_BA_88845.qxd 26.01.2007 11:19 Uhr Seite 17 Gepäckfach und Sitzbankschloss Das Gepäckfach befindet sich unter dem Sitz. Es darf mit bis zu 5 kg beladen werden. Bewahren Sie keine hitzeempfindlichen Dinge in dem Fach auf, da es dort heiß werden kann. Bewahren Sie keine zer- brechlichen Gegenstände in dem Fach auf. - Seite 18 Rex_RS2.50_BA_88845.qxd 26.01.2007 11:19 Uhr Seite 18 Ölbehälter Öffnen Sie das Sitzbank-Staufach und ziehen Sie den Öltankverschluss heraus. Bei Bedarf Zweitaktöl auffüllen. Gesamtölinhalt: 1,1 Liter.
-
Seite 19: Bedienung Des Rollers
Rex_RS2.50_BA_88845.qxd 26.01.2007 11:20 Uhr Seite 19 Bedienung des Rollers 2 mm Benutzungshinweise Kontrollen vor Fahrtantritt b Reifendruck und -Profiltiefe prüfen b Motorölstand prüfen Profiltiefe b Benzinstand prüfen b Funktion der Bremsanlage b Funktion der Hupe, Blinklicht und Lichtanlage Reifendruck Vorderrad: 1,50 bar Hinterrad: 2,0 bar –... -
Seite 20: Einfahrvorschriften
Rex_RS2.50_BA_88845.qxd 26.01.2007 11:20 Uhr Seite 20 Einfahrvorschriften Die Lebensdauer und die Leistung des Motors wird durch vernünftiges Einfahren stark beeinflusst. Fahren Sie die ersten 1000 km nie schneller als 80 % der Höchstgeschwin- digkeit. Vermeiden Sie es, Vollgas zu geben oder eine längere Strecke mit konstanter Geschwindigkeit zu fahren. -
Seite 21: Motor Starten
Rex_RS2.50_BA_88845.qxd 26.01.2007 11:20 Uhr Seite 21 Motor starten Achtung! Vor dem Starten des Motors b Benzinstand und Ölstand prüfen b Hauptständer aufstellen b Der Kickstarter lässt sich nicht betätigen, wenn der Hauptständer eingeklappt ist. Stecken Sie den Zündschlüssel ins Zündschloss, und drehen Sie den Schalter auf ON. Starten mit kaltem Motor: 1. - Seite 22 Rex_RS2.50_BA_88845.qxd 26.01.2007 11:20 Uhr Seite 22 Spezifikationen des Motorrollers Maße: Gesamtlänge, -breite, -höhe: 1890 mm, 680 mm, 1030 mm Sitzhöhe: 1770 mm Radstand: 1355 mm Bodenfreiheit: 1160 mm Kurvenradius min.: 1800 mm Gesamtgewicht: 89 kg (fahrfertig) Motor: 1 Zylinder-2-Takt, luftgekühlt Hubraum: 49 ccm Starter:...
- Seite 23 Rex_RS2.50_BA_88845.qxd 26.01.2007 11:20 Uhr Seite 23 Getriebe: Getriebeöl: SAE 75W-90 Luftfilter: Nass-Element Kraftstoff: Normal – bleifrei, Tankinhalt 4,0 Liter Reifen: vorn und hinten schlauchlos 110/70-12 Elektrik: Zündung: CDI (Kondensator-Entlade-Zündung) Generator: Schwungmagnet Batterie-Typ: CTX 7A-BS Batterie-Kapazität: 12 V – 7 Ah Beleuchtungseinrichtung: Abblendlicht-Glühlampe: 12 V/ 55 W H3...
-
Seite 24: Wartung
Rex_RS2.50_BA_88845.qxd 26.01.2007 11:20 Uhr Seite 24 Wartung Batterie/Ladung Der Motorroller ist mit einer Batterie ausgestattet, die nicht geöffnet werden kann. Bei Nichtbenutzung des Motorrollers über einen Monat muss die Batterie mit einem Ladegerät nachgeladen werden. Das Ladegerät ist als Sonderzubehör erhältlich. Bei einer tief entladenen Batterie besteht kein Gewährleistungsanspruch. -
Seite 25: Vorderradbremse - Scheibe
Rex_RS2.50_BA_88845.qxd 26.01.2007 11:20 Uhr Seite 25 Sicherung Die Sicherung befindet sich im Batteriefach. Öffnen Sie die Kappe des Sicherungshalters und wechseln Sie die Sicherung gegen eine gleichartige 10 A-Sicherung aus. Brennt die Sicherung erneut durch, ist unbedingt die elektrische Anlage zu prüfen (Fachwerkstatt). Schein- werfer und Rücklicht werden direkt von der Lichtmaschine versorgt und sind nicht abgesichert. - Seite 26 Rex_RS2.50_BA_88845.qxd 26.01.2007 11:20 Uhr Seite 26 Bremsflüssigkeit Eine Kontrolle des Bremsflüssigkeitsstandes erfolgt am Bremsflüssigkeitsbehälter, der am rechten Lenkerende befestigt ist. Sollte innerhalb dieses Behälters die „LOWER“-Markierung nicht überschritten werden, so ist Bremsflüssigkeit der Spezifikation „DOT-3“ oder „DOT-4“ aufzufüllen. Ein Mangel an Bremsflüssigkeit kann in die- sem Zusammenhang ein Hinweis für den Verschleiß...
- Seite 27 Rex_RS2.50_BA_88845.qxd 26.01.2007 11:20 Uhr Seite 27 Hinterradbremse Einstellung: Die Hinterradbremse ist mit der Einstellmutter einstellbar. Der Bremszug ist richtig eingestellt, wenn sich der Handbremshebel ca. 15 mm frei bewegen kann, und das Hinterrad (bei auf dem Hauptständer abgestellten Roller) sich leicht bewegen lässt. Einschrauben der Einstellmutter (im Uhrzeigersinn) das Spiel wird kleiner.
- Seite 28 Rex_RS2.50_BA_88845.qxd 26.01.2007 11:20 Uhr Seite 28 Die zuerst eintretenden Daten Wartungsplan (Monat oder km) sind maßgebend. Einstellen: E, Wechseln: W, Überprüfen: Ü (beinhaltet falls notwendig Schmieren, Nachziehen, Reinigen bzw. bei Verschleiß oder Beschädigung Austauschen des Teils) nach 1 Mon. nach 6 Mon. nach 12 Mon.
- Seite 29 Rex_RS2.50_BA_88845.qxd 26.01.2007 11:20 Uhr Seite 29 nach 1 Mon. nach 6 Mon. nach 12 Mon. nach 18 Mon. nach 24 Mon. Gegenstand od. 500 km od. 2.500 km od. 5.000 km od. 7.500 km od.10.000 km Bremsen Ü / E Ü...
- Seite 30 Rex_RS2.50_BA_88845.qxd 26.01.2007 11:20 Uhr Seite 30 Inspektions- und Wartungsarbeiten dürfen nur von einem Inspektion autorisierten Fachhändler ausgeführt und bestätigt werden. 1. Wartungsdienst 2. Wartungsdienst 3. Wartungsdienst nach 1 Monat oder 500 km nach 6 Monaten oder 2.500 km nach 1 Jahr oder 5.000 km Stempel / Unterschrift Stempel / Unterschrift Stempel / Unterschrift...
-
Seite 31: Gewährleistungs-Karte
Rex_RS2.50_BA_88845.qxd 26.01.2007 11:20 Uhr Seite 31 Gewährleistungs-Karte Bitte in Verbindung mit der Gewährleistungs-Anmelde-Karte ausfüllen Zünd-Schlüssel-Nr. Fahrgestell-Nr. Farbe Name Vorname Straße PLZ / Ort / Ortsteil Die ordnungsgemäße Übergabe des Motorrollers erfolgte am: Kaufdatum Stempel / Unterschrift Händler Unterschrift Käufer... - Seite 32 Rex_RS2.50_BA_88845.qxd 26.01.2007 11:20 Uhr Seite 32 Technische Änderungen vorbehalten. Stand Januar 2007 – REX RS 2.50 – 88845...
