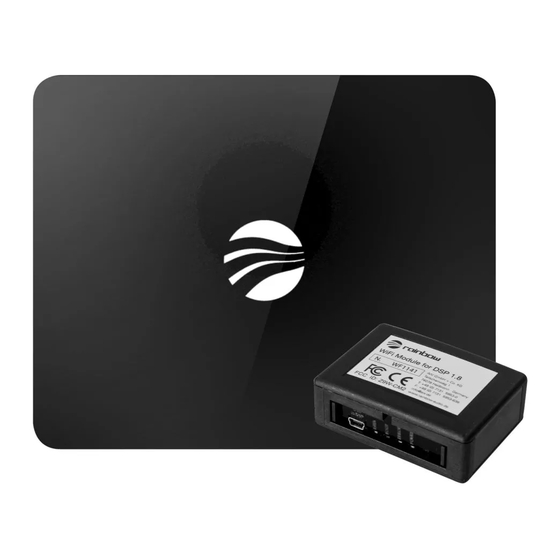

DSP 1.8
DSP 1.8 + WLAN
Bitte vor Beginn der Arbeiten Einbauanleitung sorgfältig lesen!
AIV GmbH + Co. KG – Tatschenweg 1 – 74078 Heilbronn
Einbauanleitung für
rainbow DSP 1.8
Digitaler Soundprozessor
Digitaler Soundprozessor
Telefon 07131 / 5953 0 - Telefax 07131 / 5953 29
http://www.rainbow-audio.de
Art.-Nr. RAC271014
Art.-Nr. RAC271016
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Rainbow DSP 1.8
Inhaltszusammenfassung für Rainbow DSP 1.8
- Seite 1 Einbauanleitung für rainbow DSP 1.8 DSP 1.8 Digitaler Soundprozessor Art.-Nr. RAC271014 DSP 1.8 + WLAN Digitaler Soundprozessor Art.-Nr. RAC271016 Bitte vor Beginn der Arbeiten Einbauanleitung sorgfältig lesen! AIV GmbH + Co. KG – Tatschenweg 1 – 74078 Heilbronn Telefon 07131 / 5953 0 - Telefax 07131 / 5953 29...
-
Seite 2: Sicherheitshinweise Für Den Anwender
Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen behindern und dadurch während der Fahrt Gefahren auslösen. Rainbow® übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder Missbrauch seiner Produkte entstehen. Arbeiten am Fahrzeug Nehmen Sie Ihr Fahrzeug nicht in Betrieb, bevor alle Komponenten des Lautsprechersystems und des Verstärkers fest und sicher eingebaut sind. -
Seite 3: Inhaltsverzeichnis
WLAN Modul – Konfiguration WLAN – Music Streaming über iOS & Android WLAN – FAQs Startprozess Zeiten Garantiebedingungen Die Verpackung beinhaltet: 1 x DSP 1.8 1 x Power Kabel 1 x High Level Kabel Anleitung Verpackung Optional (je nach Variante schon enthalten):... -
Seite 4: Befestigung
Vor der Inbetriebnahme DSP 1.8 Hinweis Die Installation und die Einstellung des DSPs sollte nur von qualifiziertem Personal vorgenommen werden. Lesen Sie die Bedienungsanleitung sorgfältig und folgen Sie den darin gegebenen Hinweisen zum Anschluss und zur Einstellung des DSPs. Warnung Bevor Sie externe Geräte anschließen sollten Sie die entsprechende Hinweise in der... -
Seite 5: Verkabelung
Verkabelung DSP 1.8 Warnung Verwenden Sie nur Stromversorgungskabel mit ausreichendem Querschnitt. Beachten Sie hierbei die Technischen Daten im Anhang. Ein höherer Querschnitt ist immer zu empfehlen. Der Querschnitt des Erdungskabels muss mindestens so groß sein wie der des Pluskabels. Sorgen Sie möglichst dafür das das Erdungskabel das erste Kabel ist das Sie am DSP anschließen. - Seite 6 Installation DSP 1.8 Den DSP an geeigneter, gut belüfteter Stelle im Fahrzeug und möglichst am Chassisblech mit den beigelegten oder vergleichbaren Blechschrauben unter Verwendung der Isolierscheiben befestigen. Der Kühlkörper des DSPs kann eine hohe Oberflächentemperatur erreichen. Ausreichender Abstand zu temperaturempfindlichen Teilen ist unbedingt erforderlich.
-
Seite 7: Hinweise Zur Stromversorgung
Hinweise zur Stromversorgung DSP 1.8 Für den Minusleiter (–) muß der gleiche Kabelquerschnitt wie für den Plusleiter (+) gewährt werden, um Spannungsdifferenzen / Potentialunterschiede sowie Massestörschleifen zu vermeiden. Die Karosserie ist wegen der großen Potentialunterschiede als Minuspol für diese Anwendung nicht geeignet. - Seite 8 Wenn Störung weiterhin vorhanden wie folgt vorgehen: Minusleiter (–) der Audioanlage von der Batterie abklemmen und am Motorblock anschließen. Prüfen, ob Störung behoben. Sollte der Motorblock die Störung nicht beheben, muß die Karosserie bei laufendem Motor mit dem Minusleiter der Anlage solange abgetastet werden, bis ein eindeutiges Störminimum eintritt. Diesen Punkt (Punkt 2) freilegen und von Unterbodenschutzresten befreien.
-
Seite 10: Technische Spezifikationen
Technische Spezifikationen DSP 1.8 DSP Chip von Analog Devices (56bit) Mikroprozessor von NXP Audio Encoder, OPAs und Differenz-Verstärker von Burr Brown (24bit) 6 Cinch Eingänge (RCA) 6 High-Level Eingänge (Molex, keine Auto-On Funktion! Bitte #630115 oder #640004 verwenden) 1 Stereo AUX Eingang (Klinke) -
Seite 11: Geräteanschlüsse
Geräteanschlüsse DSP 1.8 Eingänge Cinch (RCA) 6 Eingänge High Level (keine Auto On/Off Funktion) Eingang SPDIF (Toslink, optisch) Eingang MOST Bus (optional) Mini USB (MOST Bus Firmware-Updates) Eingang USB (WLAN Modul, optional) Eingang RJ-11 (Fernbedienung, optional) Stromanschluss 3 Status LEDs (rot: Fehler/Clipping, grün: Betrieb/Daten, gelb: USB-Verbindung) -
Seite 12: Anschluss Wlan-Modul Oder Pc
WLAN Modul an USB Buchse (6) am DSP 1.8 anschließen Oder Möglichkeit 2: Windows PC an Mini-USB Buchse (10) am DSP 1.8 anschließen Oder Möglichkeit 3: Android Gerät mittels OTG Adapter an Mini-USB Buchse (10) am DSP 1.8 anschließen (ab Android OS Version 5 möglich) Oder Möglichkeit 4: Apple Gerät mittels Apples „Camera Connection Kit“... -
Seite 13: Software / App - Installation Software
„DSP 1.8“ - App für iPad (Vollversion für professionelle Anwender zur Konfiguration des DSP) „DSP 1.8 RC“ - App für iPhone (RC Version für Endnutzer mit iPhone. Keine Konfiguration möglich) „DSP 1.8 RC HD“ - App für iPad (RC Version für Endnutzer mit iPad. Keine Konfiguration möglich) Android: App über GooglePlay laden und installieren... -
Seite 14: Software / App - Treiber Installation Windows
Software – Treiber Installation Windows DSP 1.8 Wichtig: Schließen Sie das USB-Kabel zu diesem Zeitpunkt noch nicht an! Das USB-Kabel wird erst nach der Treiberinstallation angeschlossen. Windows XP (ab SP3) • Doppelklicken Sie die Installationsdatei „rainbow_DSP_1.8_driver“ und bestätigen Sie den Start der Installation mit einem Klick auf „Ja“. - Seite 15 • Wählen Sie die Option „Software automatisch installieren (empfohlen)“ und klicken Sie auf „Weiter“. • Bei folgendem Warnhinweis klicken Sie auf „Installation fortsetzen“. • Klicken Sie auf „Fertig stellen“. Fertig! Windows schließt nun die Treiberinstallation ab (es werden insgesamt 3 Geräte erkannt) und der DSP sollte nach kurzer Zeit einsatzbereit sein.
- Seite 16 Wichtig: Schließen Sie das USB-Kabel zu diesem Zeitpunkt noch nicht an! Das USB-Kabel wird erst nach der Treiberinstallation angeschlossen. Windows 7 • Doppelklicken Sie die Installationsdatei „rainbow_DSP_1.8_driver“ und bestätigen Sie den Start der Installation mit einem Klick auf „Ja“. • Bei folgendem Warnhinweis klicken Sie auf „Diese Treibersoftware trotzdem installieren“.
-
Seite 17: Kabel Zu Diesem Zeitpunkt Noch Nicht
Wichtig: Schließen Sie das USB Schließen Sie das USB-Kabel zu diesem Zeitpunkt noch nicht Kabel zu diesem Zeitpunkt noch nicht an! Das USB-Kabel wird erst nach der Treiberinstallation Kabel wird erst nach der Treiberinstallation Kabel wird erst nach der Treiberinstallation angeschlossen. -
Seite 18: Software / App - Verbinden Zum Dsp
Fertig! Windows schließt nun die Treiberinstallation ab (es werden insgesamt 3 Geräte erkannt) und der DSP sollte nach kurzer Zeit einsatzbereit sein. Software / App – Verbinden zum DSP DSP 1.8 Eine Daten-Verbindung über Kabel oder WLAN-Modul muss aktiv sein (gelbe LED am DSP Gerät leuchtet). -
Seite 19: Software / App - Bedienung
Software / App - Bedienung DSP 1.8 Apple iPad: Windows PC:... -
Seite 20: Software / App - Driver
Software / App - Driver Page Driver Page DSP 1.8 Basisfunktionen, für die einfache Bedienung im Alltag. Basisfunktionen, für die einfache Bedienung im Alltag. Bild 1: Driver Page - Input Submenu Bild 2: Driver Page - Input Submenu - Leveling Leveling Master Lautstärke... -
Seite 21: Software/App - In-Out Matrix
PreSets Auswahl eines Speicherplatzes. Programmierung siehe „Config Page“ Software/App - In-Out Matrix DSP 1.8 Die Ein- und Ausgänge können durch vorgegebene Schemas unterschiedlich miteinander verbunden werden. Beispiel „Stereo“: Signal am Eingang Ch1 wird ausgegeben am Ausgang Ch1, Ch3, Ch5 und Ch7. -
Seite 22: Software / App - Config
Software/App – Config Page Page DSP 1.8 Einstellen und verändern aller Funktionen Einstellen und verändern aller Funktionen Bild 4: Config Page – Channel Submenu Bild 5: Config Page – Equalizer Submenu Lautstärke Master/Sub Lautstärke einstellen. Sub Lautstärke nur einstellbar wenn mindestens ein Master/Sub Lautstärke einstellen. -
Seite 23: Software / App - Overview Page
Lautstärke (Gain), Mittenfrequenz (Fc) und Güte (Q) können hier eingestellt werden. Lautstärke (Gain), Mittenfrequenz (Fc) und Güte (Q) können hier eingestellt werden. Software/App – Overview Page Page DSP 1.8 Schnelle und einfache Übersicht über alle Einstellungen chnelle und einfache Übersicht über alle Einstellungen Bild 6: Overview Page –... -
Seite 24: Wlan Modul - Konfiguration
1) WLAN Verbindung zum DSP 1.8 aufbauen 2) Apple „Airplay „ Funktion aufrufen und den „rainbow DSP“ als Gerät auswählen 3) rainbow DSP 1.8 App öffnen und mit DSP verbinden 4) „Stream“ als Eingang (Input) wählen 5) Gewünschte Musik über den Player auswählen und abspielen WLAN –... -
Seite 25: Wlan - Faqs
WLAN – FAQs DSP 1.8 Problem Möglichkeiten der Problembehebung 1) Außerhalb der Reichweite (5m) Kein WLAN Netzwerk zu finden 2) Funk wird abgeschirmt, Modul an einer anderer Position anbringen 3) Modul neu starten durch Neustart des 4) Modul resetten (auf Auslieferungs- Zustand!): im Betrieb die beiden Metallkontakte kurzschließen bis alle... -
Seite 26: Startprozess Zeiten
Diese Anleitung ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise, und jede Wiedergabe der Abbildungen, auch in verändertem Zustand, ist nur mit schriftlicher Zustimmung der Firma AIV GmbH + Co. KG gestattet. Copyright © 2014-2016 by AIV GmbH + Co. KG. Rainbow ist ein eingetragenes Warenzeichen.
