- Seite 1 Mitel SIP-Telefon 6869i 41-001553-03 REV00 INSTALLATIONSANLEITUNG...
- Seite 2 HINWEIS Die in diesem Dokument enthaltenen Informationen sind nach Auffassung von Mitel Networks™ Corporation (MITEL®) in jeder Hinsicht genau. Dennoch übernimmt MITEL keine Garantie für die Genauigkeit dieser Informationen. Die Informationen können sich ohne Vorankündigung ändern und können nicht als Verpflichtung seitens Mitel, ihrer Tochtergesellschaften oder Niederlassungen ausgelegt werden.
-
Seite 3: Software-Lizenzvereinbarung
Recht zur Nutzung der Software in Objektform und ausschließlich in Verbindung mit den Geräten ein, für die die Software vorgesehen ist. Dieses Produkt kann Programme enthalten, die von Dritten zur Weitergabe unter den Bedingungen dieser Vereinbarung an Mitel lizenziert wurden. Diese Programme sind vertraulich und Proprietär. Sie sind als solche als nicht veröffentlichte Arbeiten durch das Urheberrecht und vollumfänglich durch internationale... -
Seite 4: Inhaltsverzeichnis
Zugriff auf Ihre Optionen über die Benutzerschnittstelle des IP-Telefons ....13 Zugriff auf Ihre Optionen über die Mitel Web-Benutzerschnittstelle ..... . 13 Behebung von Problemen . - Seite 5 Inhalt Beschränkte Garantie (nur Australien) ..........18 Reparaturhinweis .
-
Seite 6: Willkommen

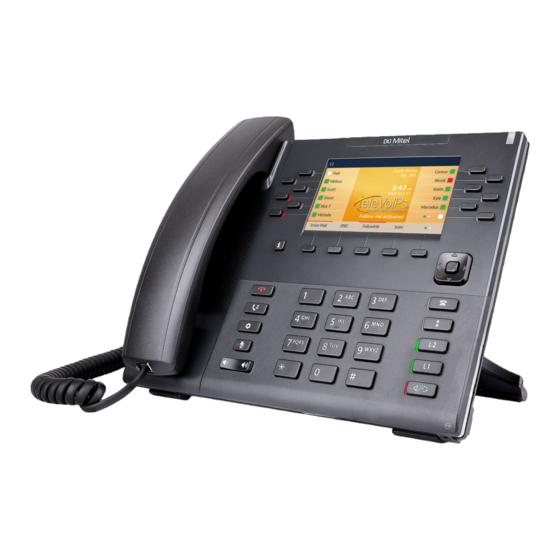

WILLKOMMEN Herzlichen Glückwunsch zum Kauf Ihres Mitel SIP-Telefon 6869i! Das SIP-Telefon 6869i ist mit seinen 9 Leitungen, seinem hoch auflösenden Farbdisplay sowie seiner hervorragenden Audioqualität für Vieltelefonierer konzipiert, die hohe Ansprüche an ihr Telefon stellen. Das Mitel 6869i unterstützt moderne Hochgeschwindigkeitsnetzwerke über zwei separate Gigabit Ethernet-Ports. -
Seite 7: Voraussetzungen
Verwenden Sie ein PoE-Einspeisegerät oder einen PoE-Switch. HINWEISE ZU DIESER BEDIENUNGSANLEITUNG Dieses Handbuch beschreibt, wie Sie Ihr neues SIP-Telefon 6869i einrichten. Nicht alle aufgeführten Leistungsmerkmale sind standardmässig verfügbar, einige sind abhängig von Ihrem Telefonsystem oder dem Service Provider. Wenden Sie sich an den Systemadministrator, wenn Sie irgendwelche Fragen zu Leistungsmerkmalen oder Diensten, die auf Ihrem System laufen, haben. -
Seite 8: Teile Des Telefons
Mitel SIP-Telefon 6869i Installationsanleitung TEILE DES TELEFONS Wenn Sie Ihr Telefon auspacken, sollten Sie sich vergewissern, das die folgenden Bestandteile vorhanden sind. Fehlt ein Teil, wenden Sie sich an den Lieferanten. Behördliche Standfuß für Telefon Hörer Hörerkabel variable Neign Sicherheitshinweise WEITERES ZUBEHÖR (NICHT IM LIEFERUMFANG ENTHALTEN) -
Seite 9: Tasten Des Ip-Telefons
Hörer des 6869i Taste „Anrufliste“ Qualitätslautsprecher Taste „Wahlwiederholung“ Anzeige für neue Nachrichten Leitungs-/Ruftasten Taste Beenden Taste „Lautspr/Heads.“ ... -
Seite 10: Tastenbeschreibung
Mitel SIP-Telefon 6869i Installationsanleitung TASTENBESCHREIBUNG In der folgenden Tabelle werden die Tasten auf dem SIP-Telefon 6869i beschrieben. TASTE BESCHREIBUNG Beenden: Beendet ein aktives Gespräch. Mit der Beenden-Taste verlässt man auch die Menüführung, wie beispielsweise die Optionsliste, ohne Änderungen zu speichern. - Seite 11 Tasten des IP-Telefons TASTE BESCHREIBUNG Anwesenheit: Ruft partielle oder vollständige Kontaktinformationsbildschirme auf, die detaillierte Informationen über den ausgewählten Kontakt enthalten. Obere Softkeys: 12 konfigurierbare Tasten, über die Sie bis zu 44 Funktionen komfortabel ausführen und auf erweiterte Dienste von Drittanbietern (z. B. XML-Applikationen) zugreifen können.
-
Seite 12: Installation Und Einstellung
Mitel SIP-Telefon 6869i Installationsanleitung INSTALLATION UND EINSTELLUNG Das SIP-Telefon 6869i kann so eingerichtet werden, dass es eine Netzwerkverbindung mit einem anderen Netzwerkgerät teilt. Die Stromversorgung kann über ein Netzteil (separat erhältlich), eine 802.3af-konforme Netzwerkstromversorgung oder ein PoE-Einspeisegerät erfolgen. Hinweise: 1. Das Produkt ist für den Einsatz im Innenbereich und auf Umgebungstemperaturen von maximal 40 °C (104 °F) ausgelegt. -
Seite 13: Gemeinsamer Netzwerkanschluss
Telefons an. Stecken Sie das andere Ende des Ethernet-Kabels in die Netzwerkbuchse des Netzwerkgeräts ein, mit dem Sie den Netzwerkanschluss teilen. Hinweise: 1. Die PC-Buchse am SIP-Telefon 6869i liefert keine Inline-Stromversorgung für andere Netzwerkgeräte. 2. Alle Ethernet-Kabel müssen nicht gekreuzte Patch-Kabel mindestens der Kategorie 5/5e sein. - Seite 14 Mitel SIP-Telefon 6869i Installationsanleitung Netzwerk-Buchse (falls Inline-Stromversorgung vorhanden) An Netzwerk Ethernet-Kabel...
-
Seite 15: Anschluss Des Hörers Oder Eines Headsets
Installation und Einstellung ANSCHLUSS DES HÖRERS ODER EINES HEADSETS HÖRER Drehen Sie das Telefon um und suchen Sie die mit j markierte Hörerbuchse. Führen Sie ein Ende der Hörerschnur in die Buchse, bis es fest einrastet. Dann führen Sie die Hörerschnur durch die Kabelführung, wie in der Abbildung unten gezeigt. -
Seite 16: Headset (Optional)
INSTALLATION TISCHAUFSTELLUNG Für die Tischaufstellung des IP-Telefons 6869i ist ein umdrehbarer Standfuß im Lieferumfang enthalten, der an der Unterseite des Telefons oberhalb der verschiedenen Ports angebracht wird. Es sind zwei verschiedenen Aufstellwinkel möglich (flacher Winkel von 35 ° und steiler Winkel von 55 °), mit denen der Benutzer die Neigung des Telefons individuell einstellen... -
Seite 17: Wandmontage
ODER 55° WANDMONTAGE Das IP-Telefon 6869i kann unter Verwendung des Wandmontagesatzes für die Mitel 6800i-Serie (optionales Zubehör) an einer Wand angebracht werden. Mithilfe des Wandmontagesatzes für die Aastra 6800i-Serie, der für alle IP-Telefone der 6800i-Serie geeignet ist, können Sie Ihr Telefon auf zwei Weisen einfach und sicher anbringen: •... -
Seite 18: Zugriff Auf Ihre Optionen Über Die Benutzerschnittstelle Des Ip-Telefons
Bildschirm jederzeit ohne Speicherung der Änderungen verlassen. ZUGRIFF AUF IHRE OPTIONEN ÜBER DIE MITEL WEB-BENUTZERSCHNITTSTELLE Mit der folgenden Prozedur können Sie über die Mitel Web-Benutzerschnittstelle auf die Telefonoptionen zugreifen. 1. Öffnen Sie den Web-Browser. Geben Sie in das Adressfeld die IP-Adresse oder den Host- namen des Telefons ein, und drücken Sie die <Eingabetaste>. - Seite 19 Hinweis: Der vordefinierte Benutzername ist "benutzer", und das Passwort-Feld wird leer gelassen. Das Fenster „Netzwerkstatus“ zeigt das IP-Telefon an, auf das zugegriffen wird. 3. Die Mitel Web-Benutzerschnittstelle kann jederzeit durch Klicken auf Abmelden verlassen werden. Die seitlichen Menü-Optionen, die im Fenster Netzwerkstatus angezeigt werden, hängen von der Art der Anmeldung (Administrator oder Benutzer) ab.
-
Seite 20: Behebung Von Problemen
Vergewissern Sie sich, dass der Standfuß ordnungsgemäß angebracht ist. WAS IST EIN SOFTKEY? Das IP-Telefon 6869i besitzt insgesamt 17 Softkeys (12 konfigurierbare Softkeys auf der rechten und linken Seite des Bedienfeldes plus 5 kontextabhängige, statusbasierte Softkeys im unteren Bereich des Bedienfeldes). Alle 17 Softkeys lassen sich individuell konfigurieren, sodass sie spezielle Funktionen ausführen und die Nutzung von erweiterten Diensten von... -
Seite 21: Beschränkte Garantie
BESCHRÄNKTE GARANTIE (Nicht gültig in Australien – Beschränkte Garantie für Australien siehe unten) Mitel gewährt für dieses Produkt während eines Zeitraums von einem (1) Jahr ab dem ursprünglichen Kaufdatum („Garantiezeit“) eine Garantie gegen Defekte und Fehlfunktionen gemäß der von Mitel autorisierten, schriftlichen Funktionsspezifikation. Im Fall eines Defekts... -
Seite 22: Service Nach Ablauf Der Garantie
Mitel bietet auch nach Ablauf der Garantie einen Reparatur- und Supportservice für dieses Produkt an. Im Rahmen dieses Services wird Ihr Mitel Produkt nach Ermessen von Mitel zu einem Festpreis repariert oder ausgetauscht. Alle Versandkosten sind von Ihnen zu tragen. -
Seite 23: Beschränkte Garantie (Nur Australien)
(„Garantiezeit“) eine Garantie gegen Defekte und Fehlfunktionen gemäß der von Mitel autorisierten, schriftlichen Funktionsspezifikation. Im Fall eines Defekts oder einer Fehlfunktion verpflichtet sich Mitel, das Produkt nach eigenem Ermessen und als alleinige Leistung im Rahmen dieser beschränkten Garantie entweder kostenlos zu reparieren oder zu ersetzen, sofern es innerhalb der Garantiezeit zurückgegeben wird... -
Seite 24: Garantie-Reparaturservice
Vorgehensweise: Falls Sie bei einem Ausfall des Produkts während der Garantiezeit Ansprüche gemäß dieser beschränkten Garantie geltend machen möchten, wenden Sie sich bitte an den autorisierten Mitel Händler, bei dem Sie dieses Produkt gekauft haben (Kontaktdaten siehe Rechnung), und legen Sie den Kaufbeleg vor. Sollten Versandkosten anfallen, sind diese von Ihnen zu tragen. -
Seite 25: Service Nach Ablauf Der Garantie
Produkt an. Sofern Sie nach australischem Verbraucherrecht (Australian Consumer Law) keine anderweitigen, nicht ausschließbaren Ansprüche wegen Nichterbringung zugesagter Leistungen haben, wird Ihr Mitel Produkt im Rahmen dieses Services nach Ermessen von Mitel zu einem Festpreis repariert oder ausgetauscht. Alle Versandkosten sind von Ihnen zu tragen.
