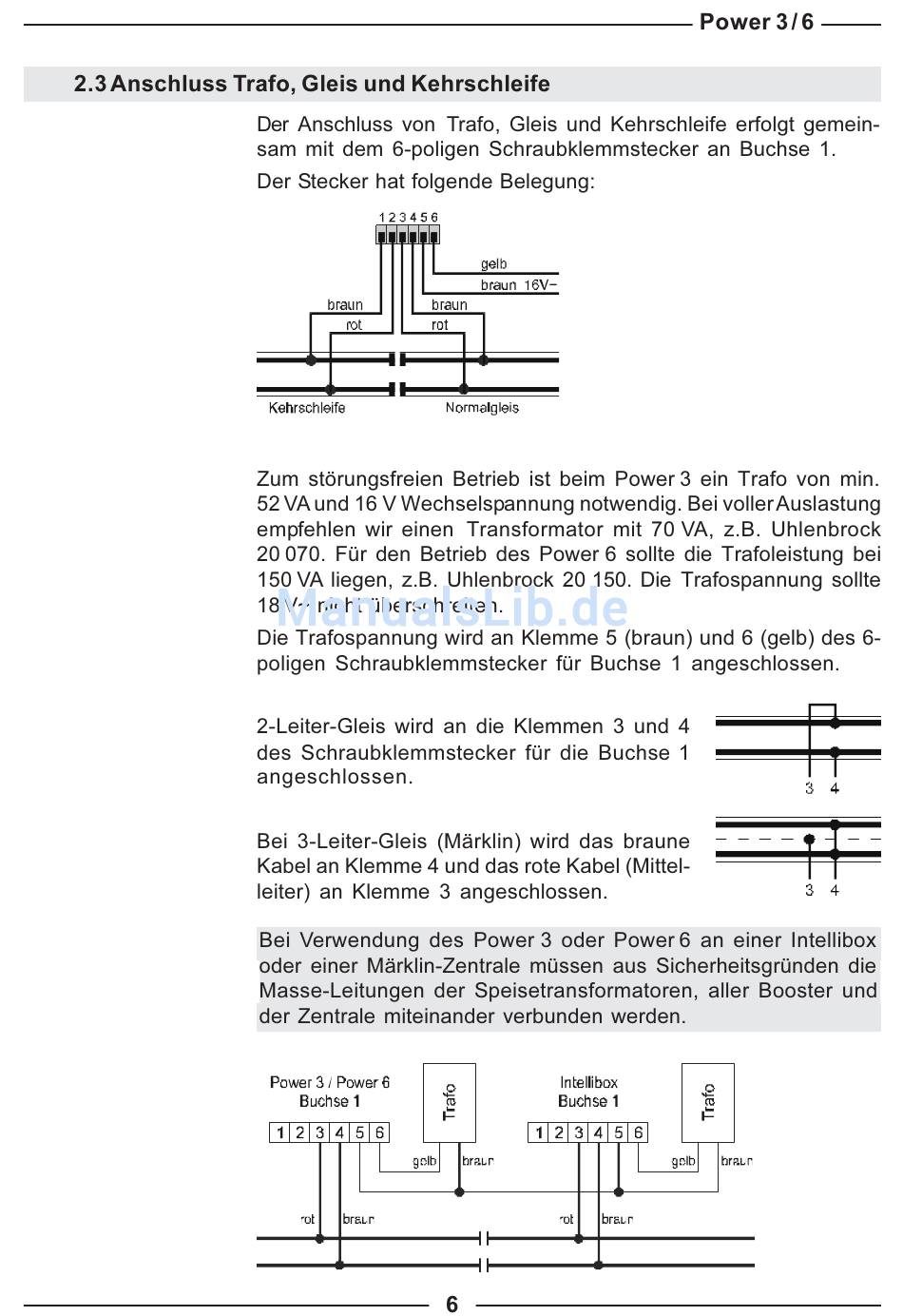

Bild 2.31
Belegung des
6-poligen Steckers
Bild 2.32
Anschluss
2-Leiter-Gleis
Bild 2.33
Anschluss
3-Leiter-Gleis
SICHERHEITSHINWEIS
Trafo
2-Leiter-Gleis
3-Leiter-Gleis
1 Kehrschleife
2 Kehrschleife
3 Digitalspannung Gleisanschluss
(Märklin rot)
4 Masse der Digitalspannung
Gleisanschluss (Märklin braun)
5 Masse der 16 V Wechselspannung
vom Trafo (Märklin braun)
6 16 V Wechselspannung vom
Trafo (Märklin gelb)
