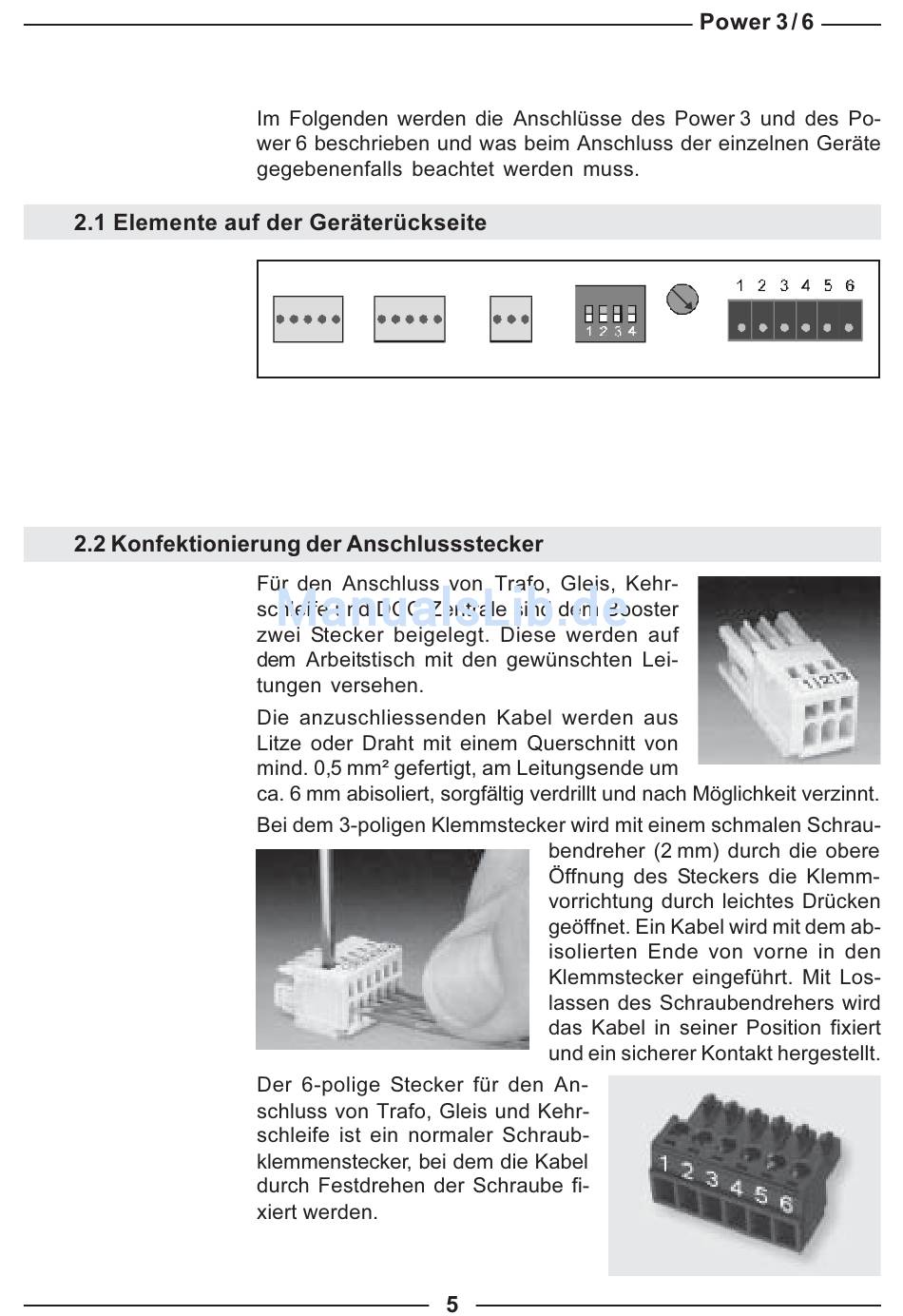

2. Inbetriebnahme
Bild 2.11
Anschlüsse auf der
Rückseite der Booster
Bild 2.21
Bezeichnung der
einzelnen Klemmen
eines Anschluss-
steckers
Bild 2.22
Fixierung der Kabel
im Klemmstecker
Bild 2.23
Bezeichnung der
einzelnen Klemmen des
Schraubklemmstecker
Zentrale
Booster
2
3
1 6-polige Steckleiste: Trafo, Normalgleis, Kehrschleife
2 5-polige Steckleiste: Verbindung zum nächsten Booster oder Zentrale
3 5-polige Steckleiste: Verbindung zum nächsten Booster oder Zentrale
4 3-polige Steckleiste: Verbindung zur DCC-Zentrale
5 4-pol. DIP Schalter: Einstellung des Betriebsmodus
6 Drehpotentiometer: Begrenzung der Ausgangsspannung
DCC (CDE)
4
5
16 V
12 V
20 V
6
1
