Bedienungsanleitung PTSXR
Gerätebeschreibung
3.
3.1.

3.1. Funktionsbeschreibung

Das mikroprozessorgesteuerte PTSXR dient zur...

...Druckmessung von positivem und negativem Druck

...Differenzdruckmessung

...Messung von Volumenstrom, Massenstrom und
Strömungsgeschwindigkeit

...Anzeigen eines Messwertes

...Überwachung diverser Grenzwerte
Tastatur
µC
Druck-Ist-Wert
Berechnung:
Volumenstrom
Massenstrom
Strömungsgeschw.
Anzeige Relais
Druckmessung
analoges Ausgangssignal
serielle
Schnitt-
stelle

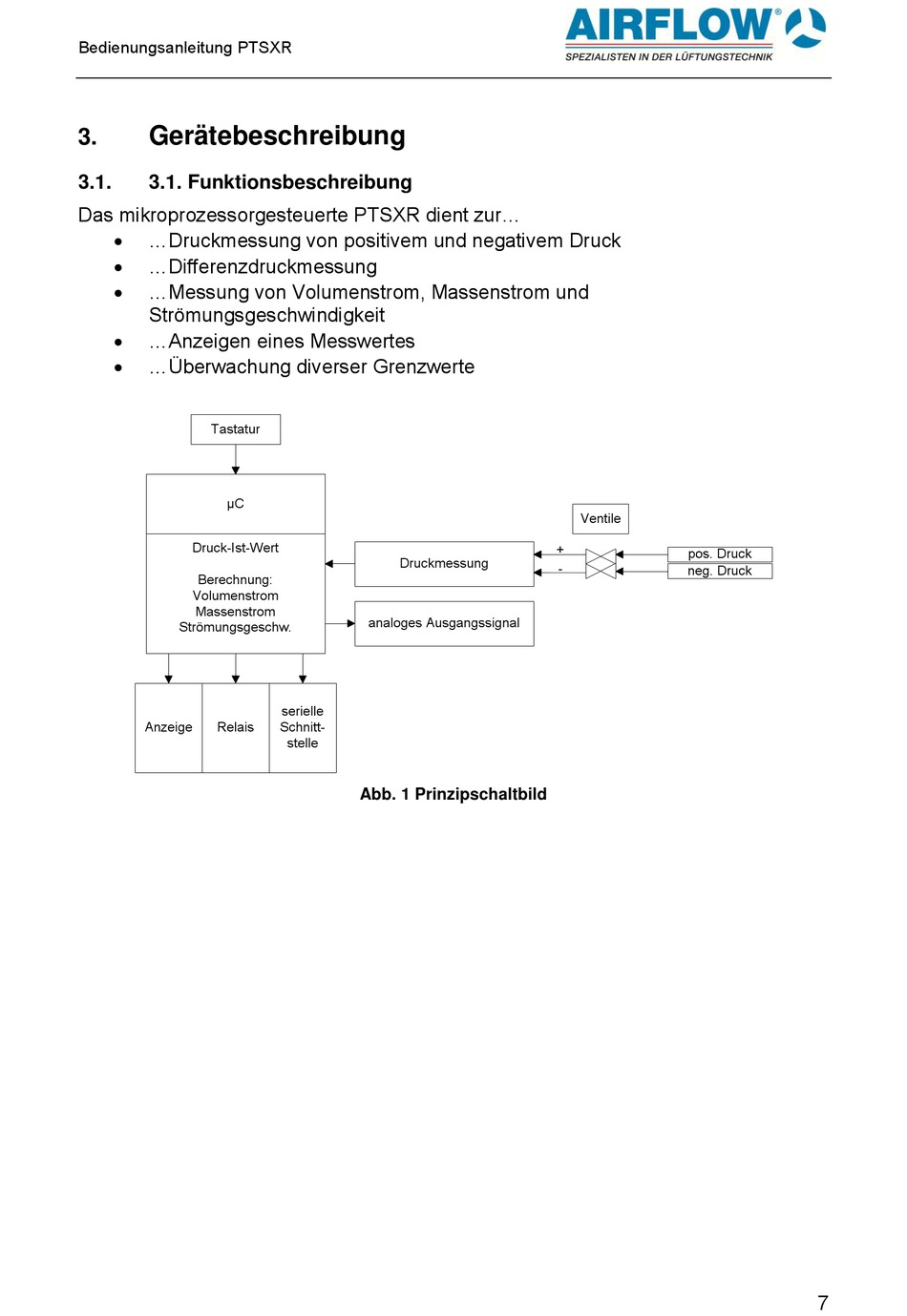

Abb. 1 Prinzipschaltbild
Ventile
+
pos. Druck
-
neg. Druck
7
