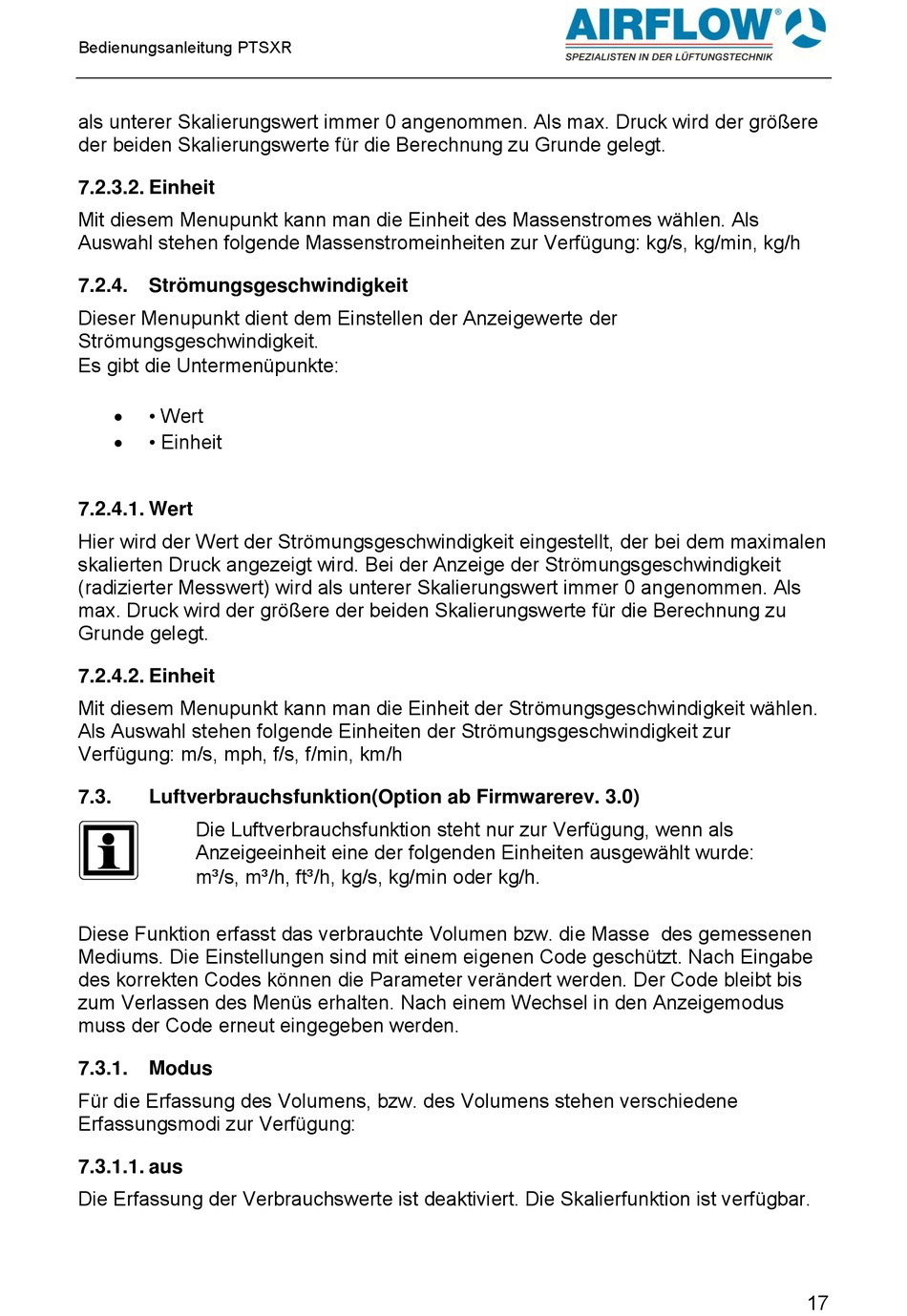

Bedienungsanleitung PTSXR
als unterer Skalierungswert immer 0 angenommen. Als max. Druck wird der größere
der beiden Skalierungswerte für die Berechnung zu Grunde gelegt.
7.2.3.2. Einheit
Mit diesem Menupunkt kann man die Einheit des Massenstromes wählen. Als
Auswahl stehen folgende Massenstromeinheiten zur Verfügung: kg/s, kg/min, kg/h
7.2.4. Strömungsgeschwindigkeit
Dieser Menupunkt dient dem Einstellen der Anzeigewerte der
Strömungsgeschwindigkeit.
Es gibt die Untermenüpunkte:
• Wert
• Einheit
7.2.4.1. Wert
Hier wird der Wert der Strömungsgeschwindigkeit eingestellt, der bei dem maximalen
skalierten Druck angezeigt wird. Bei der Anzeige der Strömungsgeschwindigkeit
(radizierter Messwert) wird als unterer Skalierungswert immer 0 angenommen. Als
max. Druck wird der größere der beiden Skalierungswerte für die Berechnung zu
Grunde gelegt.
7.2.4.2. Einheit
Mit diesem Menupunkt kann man die Einheit der Strömungsgeschwindigkeit wählen.
Als Auswahl stehen folgende Einheiten der Strömungsgeschwindigkeit zur
Verfügung: m/s, mph, f/s, f/min, km/h
7.3.
Luftverbrauchsfunktion(Option ab Firmwarerev. 3.0)
Die Luftverbrauchsfunktion steht nur zur Verfügung, wenn als
Anzeigeeinheit eine der folgenden Einheiten ausgewählt wurde:
m³/s, m³/h, ft³/h, kg/s, kg/min oder kg/h.
Diese Funktion erfasst das verbrauchte Volumen bzw. die Masse des gemessenen
Mediums. Die Einstellungen sind mit einem eigenen Code geschützt. Nach Eingabe
des korrekten Codes können die Parameter verändert werden. Der Code bleibt bis
zum Verlassen des Menüs erhalten. Nach einem Wechsel in den Anzeigemodus
muss der Code erneut eingegeben werden.
7.3.1. Modus
Für die Erfassung des Volumens, bzw. des Volumens stehen verschiedene
Erfassungsmodi zur Verfügung:
7.3.1.1. aus
Die Erfassung der Verbrauchswerte ist deaktiviert. Die Skalierfunktion ist verfügbar.
17
