DC-Sapience
IQ-800 Bedienungsanleitung
5/04

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tusa IQ-800

Inhaltszusammenfassung für Tusa IQ-800

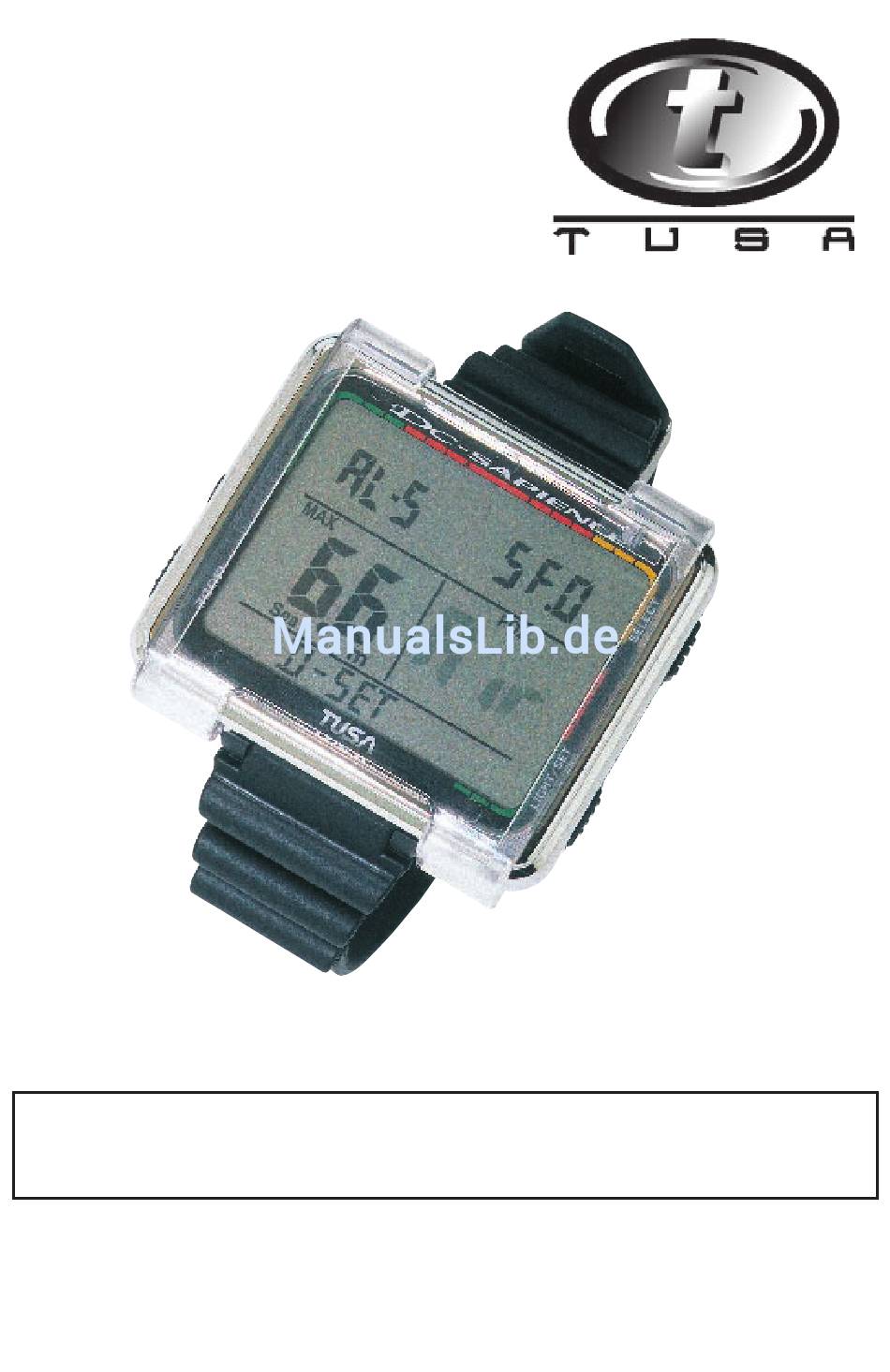

  • Seite 1 DC-Sapience IQ-800 Bedienungsanleitung 5/04...

  • Seite 2: Inhaltsverzeichnis

    Inhalt 1. Vorstellung 2. Haupt Merkmale 3. Allgemeine Warnhinweise 4. Beschreibung der Anzeigen Modi 5. Zeit Modus 6. Tauch Einstell Modus 7. Tauch Plan Modus 8. Tauch Log Modus 9. Speicher Modus 10. Tauch Profil Modus 11. PC Übertragungs Modus 12.

  • Seite 3: Vorstellung

    • Hintergrund Beleuchtung • Wechselbare Batterie 3. Vernünftige Warnungen Wie bei allen technischen Geräten ist auch der IQ-800 nicht frei von Einschränkungen. Es gibt verschiedene Einschränkungen und Verbote auf die Sie achten sollten, und welche Sie berücksichtigen müssen beim Gebrauch des IQ-800.
  • Seite 4 WARNUNG Bevor Sie den IQ-800 benutzen sollten Sie alle Warnungen und Hinweise lesen, die in dieser Anleitung enthalten sind. Fehler die durch Nichtbeachtung entstehen, können zu Beschädigungen des Gerätes oder zu Schäden Ihrer Gesundheit oder gar zum Tode führen. Der IQ-800 wurde entwickelt zur Benutzung von Zertifizierten und erfahrenen Tauchern.
  • Seite 5 Anteil an Stickstoff im Körpergewebe messen, oder die Geschwindigkeit mit der der Stickstoff im Körper abgebaut wird. Stattdessen misst der IQ-800 die Tiefe und Zeit, und verarbeitet diese Informationen in einer mathematischen Formel dazu, bei der nomal veranlagte Personen bei normaler Gesundheit Stickstoff abbauen würden.

  • Seite 6: Beschreibung Der Anzeigen Modi

    4. Beschreibung der Anzeige Figure 1 Es gibt Anzeigen welche der IQ-800 automatisch anzeigt und auch beendet. z.B. wenn der IQ-800 ins Wasser gerät schaltet sich automatisch der Tauch Modus ein. Über Wasser schaltet Ihr IQ-800 automatisch wieder in den Oberflächen Modus.

  • Seite 7: Zeit Modus

    5. Zeit Modus Der Zeit Modus ist die Standardanzeige die am IQ-800 immer an- gezeigt wird. In diesem Modus werden Uhrzeit und Datum angezeigt. Während der nächsten 24 Stunden an der Oberfläche nach einem Tauchgang zeigt der IQ-800 zusätzliche Informationen im Zeit Modus an.
  • Seite 8 Bedienung der Knöpfe im Zeit Modus Vor dem Tauchgang Die Buchstaben sind den entsprechenden Knöpfen am IQ-800 zugeordnet figure 1. • A: Drücken um in Tauch Einstell Modus zu gelangen ( Fig. 1 ) • Α: Drücken für 2 - 3 sec. um in den Zeit Modus zu gelangen.

  • Seite 9: Tauch Einstell Modus

    6. Tauch-einstell Modus Um vom Zeit Modus in den Tauch-einstell Modus zu gelangen drücken Sie Knopf A bis D Set im Display erscheint. Note: Sollte die Oberflächenzeit weniger als 10 min. betragen schaltet der Computer nicht in diese Modus ! Tauch Einstell Modus Alarm Art Sicherheits Faktor...
  • Seite 10 Bedienung der Knöpfe während des Tauch Einstell Modus. • Β: Drücken um die Funktion zu wählen die Sie verändern möchten. • C: Drücken um den Wert zu verändern. Wenn C bei gewählter gedrückt bleibt verändert sich der Wert in 1 % Schritten. Der gewählte Alarm ertönt für 1 Sek.

  • Seite 11: Tauch Plan Modus

    7. Tauch Plan Modus Um in den Tauch Plan Modus zu gelangen, müssen Sie den Knopf A so lange gedrückt halten bis " PLAN " angezeigt wird Note: Dieser Modus kann nicht eingeschaltet werden wenn der Computer sich in einer ausserhalb der messbereiche befindlichen Verriegelung oder in einer Deko Stop Verletzungsverriegelung befindet.
  • Seite 12 Oberflächen Zeiteinstellung NDL (Keine Deko Zeit) Figure 5 Mode Tiefen Einstellung NDL (Keine Deko Zeit) Tiefe Figure 6 Mode Bedienung der Knöpfe im Tauch Plan Modus • A: Drücken um in den Tauch Plan Modus zu gelangen. Wird der Knopf für 2 - 3 Sec.

  • Seite 13: Tauch Log Modus

    8. Tauch Log Modus Um in den Tauch Log Modus zu gelangen drücken Sie Knopf A bis " LOG " erscheint. Beschreibung der Tauch Log Funktionen Der Tauch Log Modus speichert verschiedene Daten während eines Tauchgangs nachdem die Tiefe von 1,5 m unterschritten wurde, und die Tauchzeit mindestens 3 Minuten war.
  • Seite 14 • Durchschnittstiefe : Dies ist die durchschnittliche Wassertiefe während des Tauchgangs. Sollte die Tiefe 99.9 m übersteigen wird ‘---’ angezeigt. • Max. Tiefe: Dies ist die maximale Tiefe die während eines Tauchgangs aufgezeichnet wurde. Sollte die Tiefe von 99 m überschritten werden wird ‘---’...

  • Seite 15: Warnungen Im Display

    Warnungen im Display Dieses sind Warnungen die während dem Tauchens erscheinen können. Für weitere Einzelheiten siehe “ Tauch Modus “ Kapitel. Alarm Anzeigen Sollten die folgenden Warnungen im Tauch Modus erscheinen werden diese angezeigt und gespeichert. Aufstiegsgeschwindigkeits Warnung: Ist die Aufstiegswarnung aktiviert wird ein Verstoß...
  • Seite 16 Warnung: Das PO Icon blinkt wenn die Warnung während des Tauchgang aktiviert wurde. (Fig. 12) Icon blinkt Figure 12 OLI Warnung: Sollte der OLI ( Sauerstoffbegrenzungsanzeige 8 bar erreichen, wird diese Warnung im Log Modus angezeigt und gepeichert (Fig. 13) OLI Balken Icon blinkt Figure 13 Dekompression Tauch Warnung: Wenn der Tauchgang in...
  • Seite 17 Warnung ausserhalb des Messbereichs: Wenn der Tauchgang in den Bereich “ Ausserhalb des Messbereichs ” gerät, blinkt das gesamte Display im Log Modus, dieses Ereignis wird gespeichert. (Fig. 15) Alle Segmente Blinken Figure 15 MODUS Bedienung der Knöpfe im Log Modus •...

  • Seite 18: Speicher Modus

    9. Tauch Speicher Modus Der IQ-800 speichert die Gesamtzahl der Tauchgänge, max. Tiefen, und die Gesamt Tauchzeit im Speicher Modus. (Fig. 16,17) Um vom Zeit Modus in in den Speciher Modus zu gelangen, drücken Sie Knopf A bis das Display “HIST”. zeigt.

  • Seite 19: Tauch Profil Modus

    10. Tauch Profil Modus Log Datum Anzahl der Tauch- gänge an diesem Datum Max. Tiefenprofil Tauchzeit Figure 18 Beschreibung des Tauch Profilierungs Modus. Der Tauch Log Modus liefert Funktionen um verschiedene gespeicherte Daten auf zu rufen falls die Tauchtiefe mehr als 1,5 m und die Tauchdauer mindesten 3 min.
  • Seite 20 Bedienung des Profil Modus Knopfes. Aus dem Zeit Modus heraus drücken Sie Knopf A 4 so lange bis " PROFILE " im Display erscheint • Auto Tauchzeit Zähler: Die Anzeige steigert automatisch die Tauchzeit. • A: Drücken und gedrückt halten um die automatische Bereichserhöhungs Funktion der Profil Daten zu stoppen.

  • Seite 21: Pc Übertragungs Modus

    11. PC Transfer Modus Sollte die Oberflächenzeit nach einem Tauchgang weniger als 10 min. sein und es sind keine Log Eintragungen und Profil Daten vorhanden, schaltet der Computer in den Zeit Modus. Normal No Data Figure 19 Figure 20 Beschreibung der Anziege im PC Transfer Modus Zeigt die aktuelle Batterie Spannung an.

  • Seite 22: Zeit Einstell Modus

    12. Datum und Zeit-einstell Modus Note: Sollte die Oberflächenzeit kürzer als 10 min. sein so kann man nicht in diesen Modus schalten ! ( Fig. 21 ) Beschreibung des Displays im Einstell Modus für Datum und Zeit • Aktuelle Zeit : Dies ist die aktuelle Tageszeit. •...

  • Seite 23: Tauch Modus

    13. Tauch Modus (Tauch Mess Modus) Der IQ-800 schaltet automatisch in den Tauch Modus, wenn er mit Wasser in Berührung kommt. Beschreibung der Funktionen imTauch Modus Es gibt verschiedene Anzeigen und Funktionen die im Tauch Modus zur Verfügung stehen inclusive: Non-Dekompressions Tauch Modus, Dekompressions Tauch Modus, Sicherheits Stop Zustand, Tauch Mess (gage) Modus und der Zustand ausserhalb eines Messbereichs.
  • Seite 24 NDL Anzeige wieder erscheint. Der Timer schaltet wieder ein sollte die Tiefe 10 m oder mehr erreichen. ( Fig. 24 ) Sollte der Taucher die Sicherheits Stops nicht befolgen wird der IQ-800 Ihn dafür nicht bestrafen. Sicherheits Stop Sicherheits Stop Timer...
  • Seite 25 B Knopf Wenn der Benutzer diesen Knopf drückt und gedrückt hält während des Tauchgangs, werden aktive Daten angezeigt wie temperatur, max. Wassertiefe, der FO und PO . (Fig. 25) Aktives Daten Display Wasser temp. Figure 25 Max. Wasseer Tiefe Zustand ausserhalb eines Messbereichs (Fig. 33) Sollte ein Messbereich überschritten werden zeigt diese Anzeige '---' an und das gesamte Display blinkt.
  • Seite 26 Beschreibung der Anzeige im Tauch Modus • NDL (No Decompression Limit): Die die mögliche Tauchzeit für einen Null-Zeit Tauchgang bei momentaner Tiefe. • Aktuelle Tiefe: Dies zeigt die aktuelle Wassertiefe an. Die Wassertiefe wird alle 1 sec. unter Wasser gemessen. Sollte die Tiefe 99.9 m übersteigen wird ‘---’...
  • Seite 27 Wert an welcher für den Tauchgang eingestellt wurde. WARNUNG Verwenden Sie den IQ-800 nicht ohne Bestätigung das die FO2 Einstellung auch mit Ihrem Atemmedium übereinstimmt. Fehler die so gemacht werden führen dazu, daß Ihr IQ-800 die Sauerstoff,- und Stickstoffsättigungen nicht korrekt berechnen kann, welches dann zu Dekounfällen und Sauerstoffvergiftungen führen kann, Zustände die zu schweren Schäden an...
  • Seite 28 Hintergrundbeleuchtung geht an für 4-5 sec. • C: Drücken die Hintergrundbeleuchtung geht an für 4-5 sec. • In Wassertiefe weniger als 1.5 m schaltet der IQ-800 in den Zeit Modus. Dekompressions/Dekompressions Stop Überschreitung (Fig. 30,36) • A: Drücken Hintergrundbeleuchtung geht für 4-5 sec. an.
  • Seite 29 Warnungs Anzeigen Die folgenden Warnungsanzeigen können während des Tauchgangs erscheinen. Sollte eine Warnung erscheinen sollte der Taucher unverzüglich darauf reagieren. Aufstiegsgeschwindigkeits Warnung: Wenn die Aufstiegsgeschwindigkeit überschritten wird, erscheint das SLOW icon, momentane Tiefe, die Aufstiegsbalkengrafik, und SLOW Modus Icon blinkt. Sollte dieses Warnung innerhalb von 10 Sec. wieder aktiviert werden, wird die Warnung im Log gespeichert.
  • Seite 30 • Dekompressions Stop Verstoß Warnung: Wenn die aktuelle Tiefe geringer als die vorgeschriebene Deko Stop Tiefe ist, wird der Taucher vom IQ-800 am Display und drch einen Alarm gewarnt. Wenn der Taucher zur vorgeschriebenen Tiefe zurückkehrt, stopt die blinkende Anzeige. Dieses Ereignis wird im Log gespeichert.
  • Seite 31 • Sauerstoff Begrenzungsanzeige Warnung: Wenn die OLI Grafik 7 oder 8 Balken erreicht, reagiert der IQ-800 mit einem sichtbaren und hörbaren Alarm. Es gibt zwei Arten von Warnungen, wie unten beschrieben. (Fig. 31) a. Balkengrafik = 7 Balken: Die OLI Balkengrafik blinkt für 15 Sec.
  • Seite 32 Log gespeichert. (Fig. 33) Figure 33 WARNUNG Ein IQ-800 der eine “Out of Range” Warnung anzeigt ist nicht in der Lage andere kritische Ereignisse an zu zeigen wie Tiefe, Zeit, Aufstiegsgeschwindigkeit, PO , OLI, und Deko Stop Verstösse, und notwendige Deko Stops.
  • Seite 33 Sicherheits Stop Warnung: Es gibt 2 Typen von Sicherheits Stop Warnungen. Der Taucher wird gewarnt einen Sicherheits Stop einzulegen von einem blinkenden Stop Icon und einer SAFE Anzeige. Wenn der Sicherheits Stop begonnen hat und die Tiefe weniger als 1,4 m beträgt, die verbleibende Stop Zeit blinkt ebenfalls. Diese Warnung wird nicht im Log gespeichert.

  • Seite 34: Höheneinstellung

    14. Höheneinstellung Höhe einstellen：Der IQ-800 misst und berechnet automatisch die örtliche Höhe und zeigt diese am Display an. Die Relation zwischen Höhenbereich und Höhen wird unten erläutert. Eine neue Höhenmessung wird alle 10 min. durchgeführt. ( Fig. 35 ) Höhenbereich Höhenbereich...
  • Seite 35 •Wenn die PGT Balkengrafik hoch ist (7 oder 8 Balken), verursacht ein Wechsel des Höhenbereichs den 9 ten Balken zu erscheinen. Um dies zu verhindern sollten Sie den IQ-800 niemals in grosser Höhe benutzen. Der Normalzustand wird wieder hergestellt wenn der PGT Grafik auf 8 Balken oder weniger sinkt.

  • Seite 36: Batterie Ladungs Anzeige

    Tauch Modus schalten. Der Alarm Test arbeitet nicht wenn das Low Batterie Icon blinkt oder leuchtet. 16. Batterie Wechsel Der IQ-800 benötigt eine CR2032 3V Batterie. Um die Batterie zu wechseln entfernen Sie die durchsichtige Abdeckung mit einer Münze indem Sie in Pfeilrichtung “open” drehen. Entfernen Sie die Batterie und Prüfen das Batteriefach auf Spuren von Korrosion...

  • Seite 37: Mess Einheiten

    Verwenden Sie keine Reinigungsmittel, Chemikalien oder Ähnliches. Zum trocken sollten Sie ein weiches Tuch verwenden. Lagern Sie Ihren IQ-800 an einem sauberen trockenen Ort. Nach jedem Tauchgang sollten Sie den Computer trocknen und so lagern das er nicht von harten Gegenständen beschädigt wird.

  • Seite 38: Gewährleistung

    19. Garantie 2 Jahre eingeschränkte Garantie TUSA gewährt eine 2 Jahres Garantie auf alle TUSA Scuba Tauch Computer die bei einem autorisierten TUSA Händler erworben wurden, für Material, Funktion unter normalen Bedingungen beim Einsatz im Sporttauchbereich und unter Voraussetzung einer pfleglichen und korrekten Behandlung nach dem Datum des Erwerbs.
  • Seite 39 Sollten Sie noch Fragen zu dieser eingeschränkten 2 Jahre Garantie haben, so können Sie diese an folgende Adresse richten: TABATA Deutschland GmbH Basler Str. 35a 79540 Lörrach www.tusa.de Tusa beschränkt ausschliesslich alle Garantien für Tauch Computer auf 2 Jahre. Es gilt Deutsches Recht.

  • Seite 40: Alarm Tabelle

    20. Alarm Tabelle Alarm Ursache Warnung Aufstiegsgeschwindig- Der Aufstiegsgeschwin- Ton: Warnung für 3 keits Verstoss digkeits Balken zeigt 7 Sek. Vibration: aktiv oder mehr. für 3 Sec. Wechsel in Deko Überschrietung der Warnton 2 mal für 3 Tauchgang Null-Zeit (NDL limit ) Sek.

  • Seite 41: Luft Fehler Funktion

    Alarm Ursache Warnung Ft/m Auswahl Wenn Einheiten Bestätigungs Ton gewechselt werden Speicher Löschen Wenn Speicher Bestätigungs Ton gelöscht wird Tauch Modus Verbots Wenn der E Knopf Dauernder Warnton. Alarm aktiv ist während Der Alarm bleibt der folgenden solange Knopf E aktiv Bedingungen: ist.

  • Seite 42: Technische Spezifikationen

    22. Technische Spezifikationen (1) Genauigkeit • Zeit: durchschnittliche monatliche Abweichung ±30 sec. • Tiefe: ±3%+2 ft /±3%+0.5 m • Temperatur : ±4°F / ±2.0 ℃ (2) Messbereiche • Tiefe: 0.0-328 ft / 0.0-99.9 m Im Mess (Gage) Modus, 0.0-656 ft / 0.0-199.9 m (Salzwasser wird als Standard vorgegeben) •...
  • Seite 43 Besitzerangaben: Kaufdatum: IQ-800 Serial Number: Händler: Adresse: Stadt Land: Postleitzahl...
  • Seite 44 TEL: 07621-669466 / FAX: 07621-669431 TABATA MFG. (TAIWAN) CO., LTD. 54-8 HSU TSO GANG, NENKANG VIL., TAO YUAN HSIEN, TAIWAN R.O.C. TEL: 03-386-5100 / FAX: 03-386-5103 TABATA JAPAN 1-3-17, Higashikomagata, Sumida-ku, Tokyo, Japan 130 TEL: 03-3624-2814 / FAX: 03-3829-0728 (0769) www.tusa.de...
