Orbit Controls AG

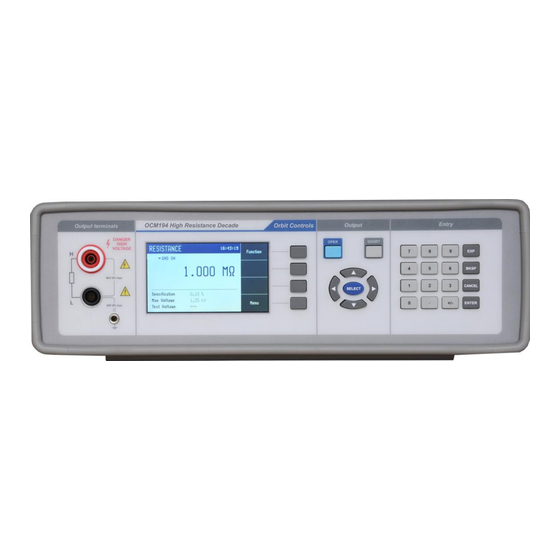

OCM194 - Hochohmige
ORBIT CONTROLS AG
Zürcherstrasse 137
CH-8952 Schlieren-Zürich
Switzerland
Widerstandsdekade
Betriebsanleitung
1
OCM194 Hochohmige Dekade
OCM194_DEM_201608
Tel: +41 44 730 2753
www.orbitcontrols.ch
info@orbitcontrols.ch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Orbit OCM194

Inhaltszusammenfassung für Orbit OCM194

  • Seite 1 Orbit Controls AG OCM194 Hochohmige Dekade OCM194_DEM_201608 OCM194 - Hochohmige Widerstandsdekade Betriebsanleitung ORBIT CONTROLS AG Zürcherstrasse 137 Tel: +41 44 730 2753 CH-8952 Schlieren-Zürich www.orbitcontrols.ch Switzerland info@orbitcontrols.ch...
  • Seite 2 Orbit Controls AG OCM194 Hochohmige Dekade...

  • Seite 3: Inhaltsverzeichnis

    Orbit Controls AG OCM194 Hochohmige Dekade Allgemeine Informationen ....................5 Vorbereitung für den Betrieb ..................5 Eingangskontrolle ........................5 Einschalten ..........................5 Aufwärmzeit ..........................6 Ersatzsicherung........................6 Sicherheitsmaßnahmen ......................6 Bedienungselemente ......................7 3.1. Frontpanel ..........................7 3.2. Rückwand ..........................9 4.1. Aktivierung von Ausgängen ....................9 4.2.
  • Seite 4 Orbit Controls AG OCM194 Hochohmige Dekade ACHTUNG ! Das Gerät kann Testspannungen bis 6kVDC aus dem Gerät unter Test tragen! Das Gerät muss durch eine Verbindung zwischen Groundig Terminal an der Front und der Schutzerde geerdet werden. Das Gerät darf ohne Verbindung zur Schutzerde nicht verwendet werden.

  • Seite 5: Allgemeine Informationen

    In diesem Bereich erreicht sie Grundgenauigkeiten von 0.1% bis 1%, je nach Bereich. OCM194 wird manuell über die Fronttastatur oder über Schnittstellen RS232, GPIB, USB oder LAN bedient werden. Die Orbit Controls Kalibriersoftware CALIBER kann mit Vorteil verwendet werden.

  • Seite 6: Aufwärmzeit

    Bild 1 Display nach Einschalten Aufwärmzeit OCM194 kann sofort verwendet werden. Die angegebenen Betriebsparameter werden nach 15 Minuten Aufwärmzeit erreicht. Während dieser Zeit kann die Eigenkalibration nicht durchgeführt werden. Beim Versuch um Eigenkalibration meldet das Display “cannot access the calibration”.

  • Seite 7: Bedienungselemente

    Orbit Controls AG OCM194 Hochohmige Dekade 3. Bedienungselemente 3.1. Frontpanel Bild 2 Frontpanel Ausgänge Die Ausgänge sind mit H und L bezeichnet. isolierte Signalbuchse kann an die spezifizierte Hochspannung angeschlossen werden. Der Anschluss soll immer sauber gehalten werden damit Leckströme zwischen dem Anschluss und dem Gehäuse vermieden werden.
  • Seite 8 Orbit Controls AG OCM194 Hochohmige Dekade Das Display ist in vier Sektionen unterteilt: A. Informationsfeld  Gewählte Funktionen RESISTANCE, TIMING  Uhr, RTC B. Hauptfeld Gewählte Werte und Gerätestatus: 1. Hilfsparameter der gewählten Funktion:  L Ausgang Erdung ON oder OFF ...

  • Seite 9: Rückwand

    Orbit Controls AG OCM194 Hochohmige Dekade Display Colors Rot wird für die Messung verwendet. Blau wird für Parameter oder Werte verwendet, welche gesetzt oder verändert werden. Schwarz wird für feste Werte, Notizen oder Parameter verwendet, welche nicht modifiziert werden können.

  • Seite 10: Anschluss An Prüflinge Mit Geerdetem Ausgang

    OCM194 Hochohmige Dekade 4.2.1. Anschluss an Prüflinge mit geerdetem Ausgang L-Anschluss vom Prüfling darf nicht mit H-Ausgang von OCM194 verbunden werden. Dies wird die Dekade beschädigen. Korrekte Verbindungen sind: - Prüfling H (Source) Anschluss muss mit H Buchse von OCM194 verbunden werden.

  • Seite 11: Timing

    Orbit Controls AG OCM194 Hochohmige Dekade 10.00 kΩ … 100.0 GΩ Widerstandswerte: 5.0 V bis 400.0 V im Bereich 10.00 kΩ bis 999.9 kΩ Testspannung: 0.050 kV bis 6.000 kV im Bereich 1.000 MΩ bis 100.0 GΩ 4.3.2. Timing Diese Funktion bietet Simulation vom zeitlich veränderten Widerstandswert an. Es können mehrere Tabellen (Kurven) eingegeben werden.
  • Seite 12 Orbit Controls AG OCM194 Hochohmige Dekade Erstellen einer neuen Tabelle Die Softtaste New eröffnet das Sub Menu: Bild 8 Neue Sequenz Preset Name – Name der Tabelle (bis 8 Charakter) mit ▲▼ (Charakterwahl) und ◄ ► (Position) Kursortasten eingeben. Softtaste „A <-> a“ schalten zwischen Groß- und Kleinbuchstaben. Der Tabellenname muss mit SELECT vor dem weiteren Schritt eingegeben werden.

  • Seite 13: Wahl Des Ohmwert

    Orbit Controls AG OCM194 Hochohmige Dekade Editierung einer bestehenden Tabelle Bestehende Tabelle kann gleich geändert werde so wie sie geschrieben wurde. Die Punkte werden mit der Taste SELECT gewählt. Bild 10 Timing Sequenz Edition 4.4. Wahl des Ohmwert Editiermodus Der Ohmwert kann im Editiermodus verändert werden. Nur die Parameter in blau können geändert werden.

  • Seite 14: Setup Menu

    Orbit Controls AG OCM194 Hochohmige Dekade Eingabe mit Cursortasten ◄ ►, ▲ ▼ Die Cursortasten zeigen den aktiven Digit. ▲▼ Wert Wahl, ◄ ► Position. Note: Alle Parameter haben definierte Grenzwerte. Bei der Eingabe von Werten außerhalb von Grenzwerten erscheint Meldung „Value too high (low)“ und der Eingabe wird verweigert.
  • Seite 15 Date Datum Einstellung Schnittstellen Parameterwahl der Schnittstellen Aktive Schnittstelle Nur eine Schnittstelle kann gewählt werden. RS232 Baud Rate Gleiche Geschwindigkeit am OCM194 und dem Steuergerät muss eingestellt werden. GPIB Adresse LAN Wahl Telnet Protokoll. Default Settings: DHCP IP Address 192.168.001.100...

  • Seite 16: Kalibrier Modus

    Orbit Controls AG OCM194 Hochohmige Dekade 4.6. Kalibrier Modus Interne Widerstände können geeicht werden. Der Zugang ist über Setup Menu mit einem Passwort geschützt (Werkeinstellung “2”). Bild 13 Password Eingabe Die Re-Kalibration besteht aus Messung von einzelnen interne Widerständen und Eingabe deren Ohmwerte in den Speicher.
  • Seite 17 Fluke 8508A 200 k 5 M Tab 1 OCM194 Widerstand-Kalibrierpunkte Nominalwert am Display ist für schnelle Suche bestimmt. Der echte Kalibrierwert kann bis 10% abweichen. Volt-Ampere Kalibriermethode wird angewendet, siehe Kap. 5, Verifiziertest. Die Kalibrierung besteht aus Messung von partiellen Widerständen und Eingabe deren Messwerte in den Speicher.
  • Seite 18 6 kVDC (6) Zero Heinzinger PNC M 14 6 kVDC (6) 5.5 kV Slope Heinzinger PNC M 15 10 mADC 0.0 mA 25 µA Zero OCM140 M 16 10 mADC 8 mA 25 µA Slope OCM140 Tab 2 OCM194 Multimeter Kalibrierpunkte...

  • Seite 19: Verifikation Von Parametern

     81/2 Digit Multimeter Agilent 3458A oder pA-meter Keithley 2635A oder ähnlich mit DC Strombereich von 100 nA bis 10 mA  Multifunktion Kalibrator Orbit Controls OCM140, OCM142, Fluke 5500A oder ähnlich mit Bereich bis 1000VDC.  DC Hochspannungsquelle Heinzinger PNC-10000 oder ähnlich mit 0.2% Genauigkeit.
  • Seite 20 Mit Tabelle 3 vergleichen DC-Spannung Verifizierung (28 bis 31) 8. Multifunktions-Kalibrator an die H und L Ausgänge von OCM194 anschließen. Am OCM194 einen Wert von 800 kΩ einstellen. Spannungsmessung am OCM194 mit dem Kalibrator vergleichen. 9. Kalibrator abhängen. DC Hochspannungsquelle an H und L vom OCM194 anschließen.
  • Seite 21 10mA OC M140 DM-C 8.959mA 9.041mA Tab 3 OCM194 Verifikationspunkte Testmethoden Direkte Messung mit Standard Multimeter, 4W unter 10 kΩ, 2W über 10 kΩ DM-HVM Direkte Messung mit Standard Multimeter, 2W Anschluss, Hochspannungsmodus. Volt-Ampere Messung mit Multifunktions Kalibrator und μA-Meter...

  • Seite 22: Systemsteuerung

    OCM194 Hochohmige Dekade 6. Systemsteuerung OCM194 Dekade kann über RS232, GPIB, LAN und USB gesteuert werden. Nur eine Schnittstelle kann im System Menu aktiviert werden. Alle Schnittstellen verwenden die gleichen Befehle, mit Ausnahme von folgenden Befehlen, welche für RS232, LAN und USB bestimmt sind: SYSTem:LOCal Befehl schaltet die Dekade in “LOCAL”...

  • Seite 23: Gpib Interface (Option)

    Orbit Controls AG OCM194 Hochohmige Dekade 6.2. GPIB Interface (Option) Die GPIB Schnittstelle wird im System Menu gewählt (SETUP->Interface->Active bus). Nur die Adresse kann gewählt werden: SETUP->Interface path: GPIB Adresse 1 bis 31 Über diesen Datenbus können folgende Funktionen ausgeführt werden: SH1, AH1, T5, L3, RL1, DC1 Das Gerät erkennt folgende Befehle:...

  • Seite 24: Usb Schnittstelle (Option)

    Baud Rate 9600 bd Data Bits Stopp Bit Parität None Aktiv COM Port wird geöffnet. Nach Verbindung OCM194 zum PC erscheint ein virtueller COM im System Control Panel von Microsoft Windows OS. Dieser Port wird als “USB Serial Port (COMxx)” bezeichnet.

  • Seite 25: Command Syntax

    Orbit Controls AG OCM194 Hochohmige Dekade 6.5. Command Syntax The commands described are common for all interfaces (RS232/GPIB/LAN/USB). The commands are explained in two columns: KEYWORD and PARAMETERS. KEYWORD column includes the name of the command. Each command includes one or more keywords.

  • Seite 26: Scpi Command Tree

    Orbit Controls AG OCM194 Hochohmige Dekade 6.6. SCPI Command Tree This chapter summarizes all public SCPI commands supported by device in alphabetic order. Detailed description follows in next chapter. :CALibration :MEASure :AMPLitude(?) <DNPD> :VALue(?) <DNPD> :SELect(?) <DNPD> :RESistance :AMPLitude(?) <DNPD>...
  • Seite 27 Orbit Controls AG OCM194 Hochohmige Dekade :STATus :OPERation :CONDition(?) <DNPD> :ENABle(?) <DNPD> [:EVENt]? <DNPD> :NTRansition(?) <DNPD> :PTRansition(?) <DNPD> :QUEStionable :CONDition(?) <DNPD> :ENABle(?) <DNPD> [:EVENt]? <DNPD> :NTRansition(?) <DNPD> :PTRansition(?) <DNPD> :SYSTem :BEEPer :STATe(?) {ON|OFF|1|0} :VOLume(?) <DNPD> :COMMunicate :BUS(?) {SERial|GPIB|USB|LAN} :GPIB :ADDRess(?) <DNPD>...

  • Seite 28: Standard Status Data Structures

    Orbit Controls AG OCM194 Hochohmige Dekade 6.7. Standard Status Data Structures The Decade meets standard protocol according to the standard IEEE488.2. The protocol can be used for checking of error and status behavior of the device. It enables single-wire transmitting of SRQ command.
  • Seite 29 Orbit Controls AG OCM194 Hochohmige Dekade STB Status Byte Register STB is main register where information from other status registers and from output queue is collected. Value of STB register is reset after switching on the device or after sending command *CLS. This command reset the STB register except bit MAV, which remains set if the output queue is not empty.
  • Seite 30 Orbit Controls AG OCM194 Hochohmige Dekade ESE Event Status Enable Register The Event Status Enable Register allows one or more events in the Event Status Register to be reflected in the ESB summary-message bit. This register is defined for 8 bits, each corresponding to the bits in the Event Status Register.

  • Seite 31: Scpi Standard Commands

    Orbit Controls AG OCM194 Hochohmige Dekade 6.8. SCPI Standard Commands *IDN? Syntax: *IDN? Description: This command returns the identification of the manufacturer, model, serial number and firmware revision. Parameters: <CPD> manufacturer <CPD> model <DNPD> serial number <DNPD> firmware version Remarks:...
  • Seite 32 Orbit Controls AG OCM194 Hochohmige Dekade *WAI Syntax: *WAI Description: Prevents the instrument from executing any further commands or queries until all previous remote commands have been executed. Parameters: None Remarks: Sequential command Example: *WAI *RST Syntax: *RST Description: This command resets the device to its initial status.
  • Seite 33 Orbit Controls AG OCM194 Hochohmige Dekade Example: *SRE 2 *SRE? Response: 2 *ESR? Syntax: *ESR? Description: This query returns the contents of the Event Status Register and clears the register. Parameters: <DNPD> Event Status Register Remarks: Overlapped command Example: *ESR? Response: 0...

  • Seite 34: Scpi Commands

    This command sets calibration value of standard from which calibration constant is calculated. Read command returns actual meter readout. Parameters: <DNPD> Standard voltage value in Volts. Ranges and default values varies in accordance to selected calibration point (see table “OCM194 Meter calibration points”). Remarks: This command requires "Calibration" access Overlapped command...
  • Seite 35 Parameters: <DNPD> Standard resistance value in Ohms. Ranges and default values vary in accordance to selected resistance etalon (see table “OCM194 Resistance calibration points”). Remarks: This command requires "Calibration" access Overlapped command...
  • Seite 36 Orbit Controls AG OCM194 Hochohmige Dekade :CALibration:SECure:EXIT Syntax: :CALibration:SECure:EXIT Description: This command exits calibration mode and access. Parameters: None Remarks: Overlapped command Example: CAL:SEC:EXIT :DISPlay:ANNotation:CLOCk:DATE:FORMat Syntax: :DISPlay:ANNotation:CLOCk:DATE:FORMat <CPD> :DISPlay:ANNotation:CLOCk:DATE:FORMat? Description: This command sets format of date displayed on device screen.
  • Seite 37 Orbit Controls AG OCM194 Hochohmige Dekade :DISPlay:BRIGhtness Syntax: :DISPlay:BRIGhtness <DNPD> :DISPlay:BRIGhtness? Description: This command sets brightness of device display. Parameters: Range 0.0 ... 1.0 (default 1.0), 0.0 – Min, 1.0 – Max <DNPD> brightness Remarks: Overlapped command Value is not affected by reset Example: DISP:BRIG 1.0...
  • Seite 38 Orbit Controls AG OCM194 Hochohmige Dekade :OUTPut:GROund Syntax: :OUTPut:GROund <BOOL> :OUTPut:GROund? Description: This setting affects Lo-terminal grounding. Parameters: <BOOL> {ON|OFF|1|0} (default 0) ·ON Lo-terminal is switched to ground ·OFF Lo-terminal is floating ·1 same as ON ·0 same as OFF...
  • Seite 39 Orbit Controls AG OCM194 Hochohmige Dekade :OUTPut[:STATe] Syntax: :OUTPut[:STATe] <BOOL> :OUTPut[:STATe]? Description: This command switches ON/OFF output terminals. This command operates in conjunction with OUTP:SHOR command: OUTP:STAT OUTP:SHOR Output terminals Open Open Resistance Short Tab 6 OUTPut Command Structure Parameters: <BOOL>...
  • Seite 40 Orbit Controls AG OCM194 Hochohmige Dekade Remarks: Overlapped command Example: TIM:PAPP "TIME2" [:SOURce]:TIMing:PCOunt? Syntax: [:SOURce]:TIMing:PCOunt? Description: This command retrieves actual number of timing presets. This number represents maximum index used in preset commands. Parameters: <DNPD> Integer value representing preset count...
  • Seite 41 Orbit Controls AG OCM194 Hochohmige Dekade Example: TIM:PRES1:RAPP "0.5,220.0" [:SOURce]:TIMing:PRESet<IND_PRESET>:RCOunt? Syntax: [:SOURce]:TIMing:PRESet<IND_PRESET>:RCOunt? Description: This commands returns actual number of records in timing table. Parameters: <IND_PRESET> Range 1 ... Preset count (1 - if omitted) <DNPD> Integer value representing number of records...
  • Seite 42 Orbit Controls AG OCM194 Hochohmige Dekade Remarks: Overlapped command Value is not affected by reset Example: TIM:SEL 0 TIM:SEL? Response: 0 :STATus:OPERation:CONDition Syntax: :STATus:OPERation:CONDition? Description: This query returns the content of Operational Condition register. It is a decimal value which corresponds to the binary-weighted sum of all bits in the register. Register is not cleared after this query.
  • Seite 43 Orbit Controls AG OCM194 Hochohmige Dekade Description: This command allows set Operation Negative Transition Register. It is a decimal value which corresponds to the binary-weighted sum of all bits set in the register. Setting a bit in the negative transition filter shall cause a 1 to 0 transition in the corresponding bit of the associated condition register to cause a 1 to be written in the associated bit of the corresponding event register.
  • Seite 44 Orbit Controls AG OCM194 Hochohmige Dekade STAT:QUES:ENAB? Response: 2 :STATus:QUEStionable[:EVENt]? Syntax: :STATus:QUEStionable[:EVENt]? Description: This query returns the content of Questionable Data Event register. It is a decimal value which corresponds to the binary-weighted sum of all bits set in the register. Register is cleared after this query.
  • Seite 45 Orbit Controls AG OCM194 Hochohmige Dekade ·ON device system beeper is enabled ·OFF device system beeper is disabled ·1 same as ON ·0 same as OFF Remarks: Overlapped command Value is not affected by reset Example: SYST:BEEP:STAT ON SYST:BEEP:STAT? Response: 1...
  • Seite 46 Orbit Controls AG OCM194 Hochohmige Dekade :SYSTem:COMMunicate:LAN:ADDRess Syntax: :SYSTem:COMMunicate:LAN:ADDRess <CPD> :SYSTem:COMMunicate:LAN:ADDRess? Description: This command allows to change IP address if DHCP is switched off. Interface must be restarted to take effect (see SYST:COMM:REST command). Parameters: <CPD> Range 000.000.000.000 ... 255.255.255.255 (default 192.168.001.100)
  • Seite 47 Orbit Controls AG OCM194 Hochohmige Dekade Description: This command allows to change port number. Interface must be restarted to take effect (see SYST:COMM:REST command). Parameters: <DNPD> Range 0 ... 9999 (default 23) Remarks: Overlapped command Value is not affected by reset...
  • Seite 48 Orbit Controls AG OCM194 Hochohmige Dekade :SYSTem:COMMunicate:SERial:BAUD Syntax: :SYSTem:COMMunicate:SERial:BAUD <CPD> :SYSTem:COMMunicate:SERial:BAUD? Description: This command allows changing RS232 transfer rate. Parameters: <CPD> {1200|2400|4800|9600|19200|38400|57600|115200} (default 9600) ·1200 1200 bd ·2400 2400 bd ·4800 4800 bd ·9600 9600 bd ·19200 19200 bd ·38400 38400 bd ·57600...
  • Seite 49 Orbit Controls AG OCM194 Hochohmige Dekade :SYSTem:KEY Syntax: :SYSTem:KEY <DNPD> :SYSTem:KEY? Description: This command allows send key code to the device the same way the user can press keys on front panel. Query returns last pressed key. Code KEY_0 KEY_1...
  • Seite 50 Orbit Controls AG OCM194 Hochohmige Dekade Example: SYST:LOC :SYSTem:PRESet Syntax: :SYSTem:PRESet Description: This command will preset all device settings. These settings are the same as the RESET ones. Parameters: None Remarks: Overlapped command Example: SYST:PRES :SYSTem:REMote Syntax: :SYSTem:REMote Description: This command places device in the REMOTE mode and locks all keys but LOCAL key.

  • Seite 51: Scpi Error Codes

    Orbit Controls AG OCM194 Hochohmige Dekade SYST:TIME 10,45,15 SYST:TIME? Response: 10,45,15 :SYSTem:VERSion? Syntax: :SYSTem:VERSion? Description: This query retreives version of implemented SCPI language Parameters: <CPD> SCPI language version Remarks: Overlapped command Example: SYST:VERS? Response: 1999.0 6.10. SCPI Error codes The error codes are shown at the display and can be read by SYST:ERR? Command.

  • Seite 52: Sicherung Und Pflege

    Orbit Controls AG OCM194 Hochohmige Dekade 7. Sicherung und Pflege  Sicherung ersetzen  Reinigung und Pflege 7.1. Sicherung ersetzen Die Sicherung befindet sich im Netzstecker aus der Rückseite. Defekte Sicherung kann wie folgt ersetzt werden:  Gerät ausschalten und Netzstecker ausstecken ...

  • Seite 53: Technische Daten

    Orbit Controls AG OCM194 Hochohmige Dekade 8. Technische Daten Die angegebenen Daten sind erst gültig, wenn das Gerät mind. 15 Minuten bei einer Raumtemperatur von 23 ± 2 °C eingeschaltet ist. Die Spezifikationen enthalten die Langzeitstabilität, Temperatur- Koeffizient, Lastcharakteristiken, Netzunstabilität sowie die Anbindung an den National Standard. Die Spezifikationen sind 12 Monate gültig.
  • Seite 54 Orbit Controls AG OCM194 Hochohmige Dekade Temperaturabhängigkeit: Addiere: 0.1x spezifizierte Genauigkeit /°C bei Referenztemperatur für Umgebungstemperatur in Bereich +13 °C bis +33 °C Feuchtigkeitsabhängigkeit: Addiere: 0.02 x spezifizierte Genauigkeit / % RH für 100.0 MΩ bis 9.99 GΩ 0.05 x spezifizierte Genauigkeit / % RH für 10.00 GΩ bis 100.0 GΩ...

  • Seite 55: Zubehör

    - RS232, LAN, USB, IEEE488 Gehäuse OCM194-Vxx0x - Tischversion - Front 19“, 3HE OCM194-Vxx1x Bestellbeispiel: Hochohmige Dekade OCM194 mit RS232, LAN, USB, IEEE488, 19“ Rack OCM194-V2010: ORBIT CONTROLS AG Zürcherstrasse 137 Tel: +41 44 730 2753 CH-8952 Schlieren-Zürich www.orbitcontrols.ch Switzerland...
