4. GERÄTEBESCHREIBUNG
4.1 Features
4-fach DMX-Splitter
DMX-Verteiler mit einem Eingang und vier Ausgängen • Absolute elektrische Isolierung zwischen Ein- und
Ausgang oder Ausgang und Ausgang • DMX-Anschlussbuchsen entweder für XLR 3-polig oder 5-polig für
jeden Kanal • Jeder DMX-Ausgang mit unabhängigem Treiber und Daten-LED • Integrierter DMX-Schalter
für Isolierung bei Fehlfunktion vom DMX-Eingang • Eingang und Ausgang mit interner 500 mA Sicherung
abgesichert
4.2 Installation
Stellen Sie das Gerät auf einer ebenen Fläche auf.
4.3 DMX-Anschluss
Der DMX Splitter kann entweder direkt an das Lichtsteuerpult oder hinter eine Reihe von DMX-Geräten
angeschlossen werden.
An die DMX-Ausgangsbuchsen lassen sich bis zu 32 DMX-Geräte anschließen.
Wird der Splitter an ein DMX-Gerät angeschlossen, dürfen nicht mehr als 31 DMX-Geräte vor dem Splitter
angeschlossen sein.
Achten Sie darauf, dass die Adern der Datenleitung an keiner
Stelle miteinander in Kontakt treten. Die Geräte werden
ansonsten nicht bzw. nicht korrekt funktionieren.
Die Verbindung zwischen Controller und Splitter sowie zwischen den einzelnen Geräten muss mit einem
zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige oder 5-polige XLR-Stecker
und -Kupplungen.

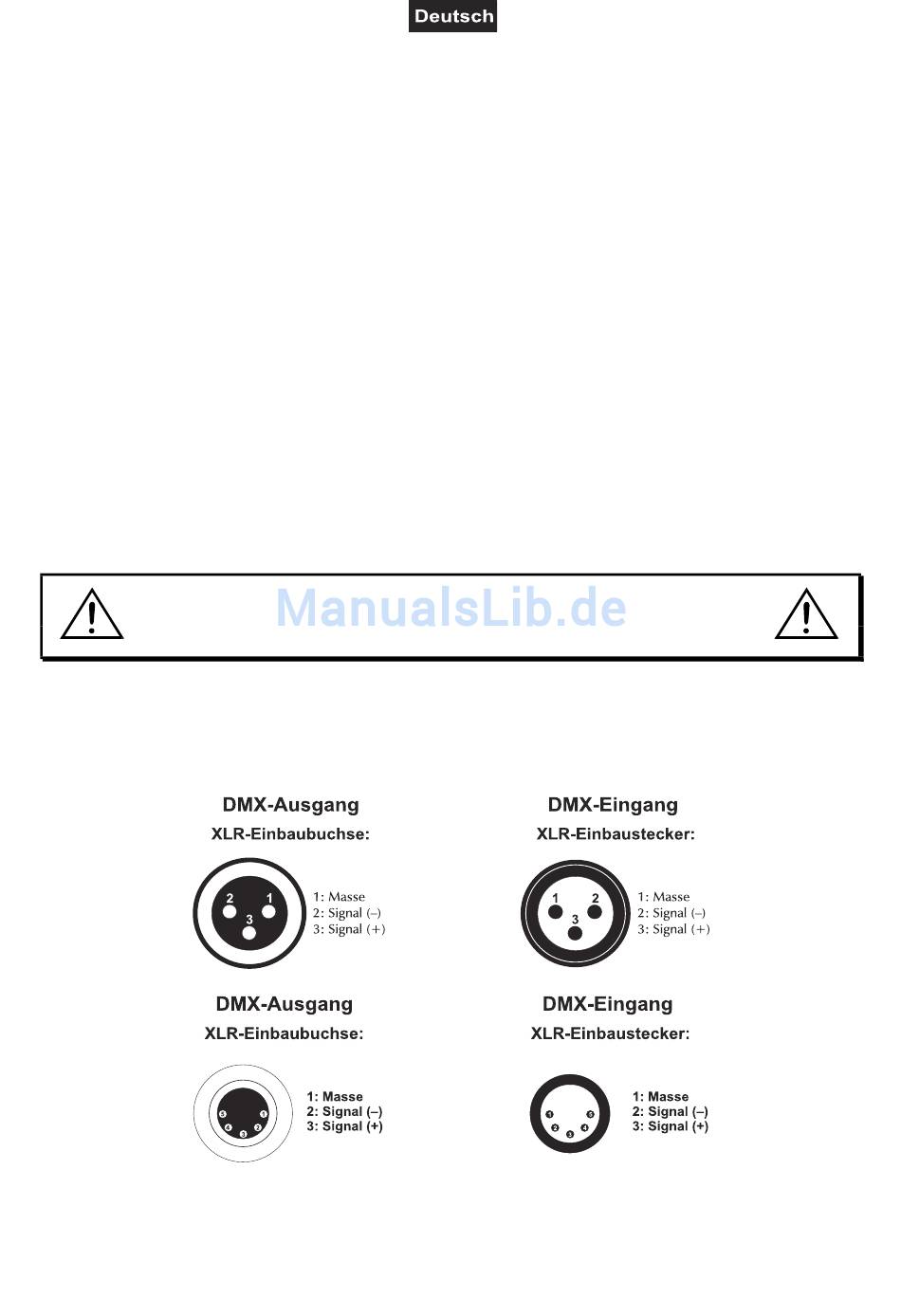

Belegung der XLR-Verbindung:
Achtung: Am letzten Projektor muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen
Ω
werden. Dazu wird ein 120
Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet
und in den DMX-Ausgang am letzten Gerät gesteckt.
5/18
