Acer LCD-Monitor Kurzanleitung(QSG)
Important Safety Instructions
Bitte lesen Sie die folgenden Hinweise sorgfältig durch. Dieses Handbuch sollte zum Nachschlagen aufgehoben werden.
1. Um den LCD Monitor zu reinigen;
•
•
2. Stellen Sie den LCD Monitor nicht in die Nähe eines Fensters. Regenwasser, Feuchtigkeit und Sonnenlicht können den
Monitor beschädigen.
3. Nicht auf den LCD Bildschirm drücken. Druck kann den Bildschirm permanent beschädigen.
4. Nicht das Gehäuse abnehmen um das Gerät selbst zu reparieren. Wartungsarbeiten sollten nur von autorisiertem
Fachpersonal durchgeführt werden.
5. Stellen Sie den LCD Monitor in einen Raum mit einer Temperatur von -20° ~ 60°C (oder -4° ~ 140°F).
Die Lagerung des LCD Monitors in Temperaturen außerhalb dieses Bereiches kann zu permanenter Beschädigung führen.
6. Tritt eine der folgenden Situationen ein, trennen Sie sofort den Netzstecker des Monitors und wenden Sie sich an einen autorisierten
Fachmann.
•
Das Signalkabel vom Monitor zum PC ist aufgefranst oder beschädigt.
•
Flüssigkeit ist in den LCD Monitor eingedrungen oder der Monitor wurde Regen ausgesetzt.
•
Der LCD Monitor oder das Gehäuse sind beschädigt.
Verpackungsinhalt

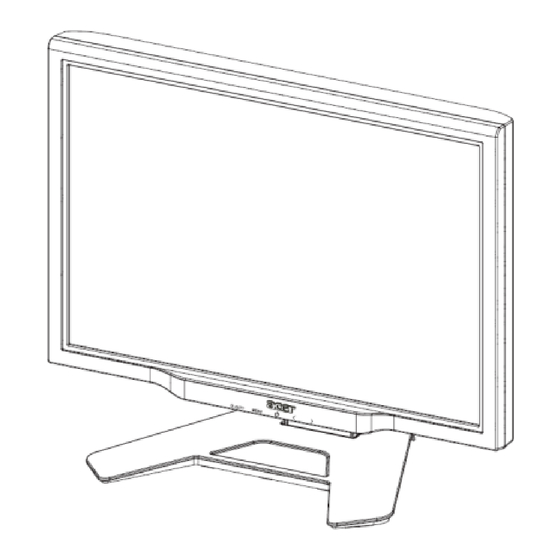

LCD Monitor
Netzkabel
Zusammenbau des Monitors
Den Monitor auf einen Tisch oder flache Platte stellen.
Monitor mit Computer verbinden
Schieben Sie den Verschluss am Bildschirmstützrahmen wie in der Abbildung gezeigt nach rechts und stellen Sie dann die Höhe ein. Beachten Sie beim
Schieben des Verschlusses nach rechts, das Gerät auf dem Tisch aufzurichten, um ein Herausspringen des Bildschirms zu verhindern. (Nur h/ r)
1. Stellen Sie Ihren Computer aus und ziehen Sie den Netzstecker.
2. Verbinden Sie das VGA Kabel mit dem entsprechenden VGA output Stecker der
Grafikkarte des Computers. Danach ziehen Sie bitte die Schrauben am Stecker an.
3. Verbinden Sie das Bildsignal Kabel mit dem DVI-D output Stecker der Graphikkarte
des Computers. Ziehen Sie anschliessend die Schrauben am Stecker an.
(Optional)
4. Verbinden Sie den Audio input Stecker(AUDIO IN) des Monitors mit Hilfe des Audio
Kabels mit dem Computer. (Optional)
5. Stecken Sie das Netzkabel des Monitors in die Strombuchse an der R_ckseite des
Monitors.
6. Stecken Sie die Netzstecker Ihres Monitors und Computers in eine
Steckdose.
Betätigen Sie den Schalter an der Rückseite des Monitors und schalten Sie Ihren
7.
Computer ein.
Operating Your Monitor
Schalten Sie den LCD Monitor aus und ziehen Sie den Netzstecker.
Sprühen Sie ein lösemittelfreies Reinigungsmittel auf ein Tuch und wischen Sie damit den Bildschirm vorsichtig
ab.
Audio kabel
VGA Kabel
(Optional)
1
Auto
Konfiguration
<
>
Minus /
2/3
OSD-Menü
4
Menu
Ein-/Ausschalter
5
DVI Kabel
(Optional)
Ist das OCD aktiv, drücken Sie diese Taste um es zu verlassen.
Auto
Ist das OCD nicht aktiviert, Drücken Sie diese Taste zur
automatischen Konfiguration: Bildposition, Bildfrequenz
und –phase werden automatisch optimiert.
Wenn das OSD aktiviert ist, drücken, um OSD Optionen zu
wählen oder einzustellen. (Optional) Wenn das OSD nicht
Plus
aktiviert ist, einmal drücken und danach die
Taste drücken, um die Lautstärke einzustellen.
Drücken um OSD zu aktivieren.
Wiederholt drücken um eine Auswahl in OSD zu treffen.
Zum Ein-/Ausschalten des Gerätes.
Grüne LED: Gerät eingeschaltet. Orange LED: Gerät im
Sleep-Modus.
Deutsch
Benutzerhandbuch
Kurzanleitung
(CD)
Minus
oder Plus
