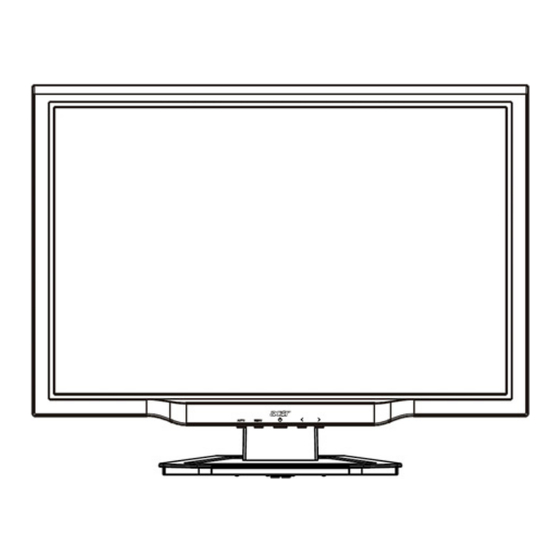

Vorsichtsmaßnahmen .................................................................................................2
Spezielle Hinweise zu LCD Monitoren....................................................................2
Packungsinhalt .............................................................................................................3
Installationsanweisungen ..........................................................................................3
Zusammenbau des Monitors .......................................................................................................3
Abbau des Monitors ......................................................................................................................3
Anpassen des Ansichtwinkels......................................................................................................4
Anschließen .....................................................................................................................................6
Einschalten.......................................................................................................................................7
Anpassen der Anzeigeeinstellungen ......................................................................7
Externe Steuerung .........................................................................................................................7
OSD-Optionen...............................................................................................................8
OSD-Menü........................................................................................................................................8
Problembehebung .....................................................................................................11
Allgemeine technische Daten .................................................................................12
Inhaltsverzeichnis
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Acer AL2223W
Inhaltszusammenfassung für Acer AL2223W
-
Seite 1: Inhaltsverzeichnis
Inhaltsverzeichnis Vorsichtsmaßnahmen ....................2 Spezielle Hinweise zu LCD Monitoren..............2 Packungsinhalt ......................3 Installationsanweisungen ..................3 Zusammenbau des Monitors .......................3 Abbau des Monitors ........................3 Anpassen des Ansichtwinkels......................4 Anschließen .............................6 Einschalten............................7 Anpassen der Anzeigeeinstellungen ..............7 Externe Steuerung .........................7 OSD-Optionen.......................8 OSD-Menü............................8 Problembehebung .....................11 Allgemeine technische Daten .................12... -
Seite 2: Vorsichtsmaßnahmen
Sie das Problem nicht mit Hilfe des Abschnitts "Problembehebung" lösen können. Recyclinginformation Wir, Acer Incorporated achten sehr auf unsere Umweltschutzstrategie und glauben fest, dass dies helfen wird eine gesündere Welt zu erhalten, indem eine geeignete Behandlung und das Recycling von industriellen technischen Geräten am Ende ihrer Lebenszeit erfolgt. -
Seite 3: Packungsinhalt
Packungsinhalt LCD monitor Netzkabel Audio Kable VGA Kabel DVI Kabel Benutzerhandbuch (CD) Kurzanleitung (Optional) Installationsanweisungen Zusammenbau des Monitors Den Monitor auf einen Tisch oder flache Platte stellen. Abbau des Monitors Heben sie den Orginalkarton auf, falls sie den Monitor tttransportieren Oder versenden műssen. -
Seite 4: Anpassen Des Ansichtwinkels
Anpassen des Ansichtwinkels Der Ansichtwinkel des Monitors kann von -5°~20° angepasst werden. Den Betrachtungswinkel einstellen (Nur AL2223W h / AL2223W r) Ihr Monitor besitzt einen mehrfach verstellbaren Fuß, welcher ihn 90mm nach oben/unten (Höheneinstellung), 25 Grad vorwärts/rückwärts (Neigungseinstellung), 60 Grad Seite/Seite (Schwenkeinstellung) bewegen kann. - Seite 5 Dreheinstellung (Nur AL2223W r): 1. Bevor Sie die Höhe einstellen, schieben Sie den Verschluss, wie in Abb. 1 gezeigt, nach rechts. 2. Um den Bildschirm zu drehen, stellen Sie die Bildschirmposition auf die größte Höhe ein, wie in Abb. 2 gezeigt.
-
Seite 6: Anschließen
Anschließen Achtung: Gehen Sie sicher, dass sowohl der Rechner als auch der Monitor von der Netzquelle abgetrennt ist. Verbinden Sie den Monitor mit dem Netzkabel, das Sie dann an eine ordnungsgemäß geerdete Netzsteckdose anschließen. Netzkabel Verbinden Sie das VGA Kabel mit dem entsprechenden VGA output Stecker der Grafikkarte des Computers. -
Seite 7: Einschalten
Einschalten Schalten Sie erst den Monitor und dann den Rechner ein. Wenn die LED-Leuchte auf der Ein/Aus-Taste grün aufleuchtet, bedeutet dies, dass der Rechner zum Benutzen bereit ist. Warten Sie bitte etwa 10 Sekunden auf das Erscheinen des Videosignals. Wenn die Ein/Aus-Taste nicht grün aufleuchtet oder kein Videosignal empfangen wird, überprüfen Sie bitte die Verbindungen. -
Seite 8: Osd-Optionen
OSD-Optionen Sehen Sie bitte "Externe Steuerung" auf Seite 7. So passen Sie die OSD-Einstellungen ein: Drücken Sie die MENU-Taste, um das OSD-Menü zu öffnen. Drücken Sie erneut, um eine Auswahl von 10 Funktionen auf dem OSD einzugeben. Benutzen Sie die Tasten MINUS und PLUS, um ein Steuerelement zu markieren, und stellen dann die gewünschte Stufe für die Funktion ein. - Seite 9 COLOR (FARBE): Es gibt drei Möglichkeiten zum Anpassen der Farbe: Warme (Rot-Weiß) Kalte (Blau-Weiß) Gebruiker (Benutzerdefiniert): Sie können die Farben Rot, Grün und Blau auf die gewünschte Intensität einstellen. Sprachen für Asien: Wählen Sie die OSD Menüsprache. Wählen Sie aus Englisch, Deutsch, Spanisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Französisch,...
- Seite 10 Auto Config (Autom. Abgl.): System führt eine automatische Konfiguration durch. (Optional) EINGANG SIGNAL: Analog Eingang Eingang DVI-Digital Wählen Sie entweder den Analog oder den Digital Eingang Video. INFORMATION: Dies zeigt kurze Informationen auf dem Bildschirm. Reset (Rücksetzen) Stellt die Standardeinstellungen wieder her. Exit (Beenden): Verlässt das OSD.
-
Seite 11: Problembehebung
Problembehebung Problem Mögliche Lösungen Ein/Aus-LED leuchtet • Überprüfen Sie ob der Ein/Aus-Schalter auf die EIN-Position geschaltet nicht auf wurde. • Gehen Sie sicher, dass das Netzkabel angeschlossen ist. Kein Bild • Überprüfen Sie ob der Ein/Aus-Schalter auf die EIN-Position geschaltet wurde. -
Seite 12: Allgemeine Technische Daten
Abmessungen und Gewicht Abmessungen (B×H×T) 513.8x417.7x203.8mm (mit Ständer) Gewicht (Netto/Brutto) 5.2 kg / 7.4 kg Abmessungen (B×H×T) 513.8x390.6x258.4 mm (mit Ständer) (Nur AL2223W h / AL2223W r) Gewicht (Netto/Brutto) 7.0 kg / 9.3 kg (Nur AL2223W h / AL2223W r)
