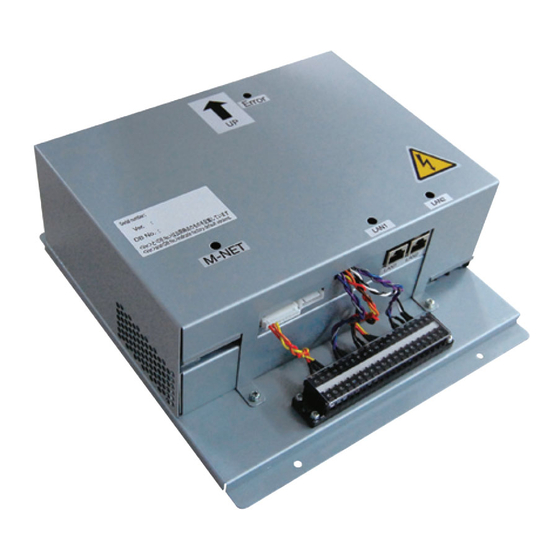

- Seite 1 LIVING ENVIroNmENt SyStEmS BAC-HD150 BACnet -Interfacemodul Installationsanleitung STEUERUNGSSySTEmE...
- Seite 2 Gefahr! Ohne vorherige ausdrückliche schriftliche Genehmi- Hiermit wird vor Hochspannung und Strom- schlaggefahr gewarnt. gung der Mitsubishi Electric Europe B.V. dürfen keine Auszüge dieses Handbuchs vervielfältigt, in einem Informationssystem gespeichert oder weiter über- tragen werden. Die Mitsubishi Electric Europe B.V.
-
Seite 3: Sicherheitshinweise
Wänden installiert werden. Nichtbeachten führt zu Verletzungen, Zerstörung des Moduls, Wärmeentwicklung, Das Modul wird dadurch beschädigt oder zerstört. Nicht- Kurzschluss, Stromschlag- und Brandgefahr! beachten führt zur Zerstörung des Moduls, Wärmeent- wicklung, Kurzschluss, Stromschlag- und Brandgefahr! BAc-hD150 installationsanleitung / 03... -
Seite 4: Elektrische Installation
Späne führen zu Fehlfunktion, Wärmeentwicklung, Kurz- Brandgefahr! schluss, Stromschlag- und Brandgefahr! Sehen Sie einen Haupt- und Fehlerstromschutz- schalter für jedes eingesetzte Modul vor! Leicht zugängliche Leistungsschalter erhöhen die Si- cherheit vor Stromschlägen. Beachten Sie unbedingt die örtlichen Vorschriften. 04 / BAc-hD150 installationsanleitung... -
Seite 5: Allgemeine Sicherheit
Dieses Modul darf nur von dafür ausgebildeten und zu- gelassenen Fachleuten installiert werden. Dabei sind den Anweisungen in dieser Installationsanleitung unbedingt Folge zu leisten. Nichtbeachten führt zu Verletzungen, Zerstörung des Moduls, Wärmeentwicklung, Kurzschluss, Stromschlag- und Brandgefahr! BAc-hD150 installationsanleitung / 05... -
Seite 6: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Lieferumfang Produkt- und Leistungsmerkmale Technische Daten Abmessungen Spannungsversorgung für M-NET-Datenbus Beispielkonfigurationen Direkter Anschluss des BAC-HD150 an das M-NET 3.1.1 Konfigurationsbeispiel 3.1.2 Technische Merkmale BAC-HD150 mit Erweiterungsmodulen PAC-YG50ECA 3.2.1 Konfigurationsbeispiel 3.2.2 Technische Merkmale M-NET-Geräteadressen 3.3.1 M-NET-Geräteadressen vergeben 3.3.2... -
Seite 7: Lieferumfang
BACnet™ Gebäudemanagement-System * mit optional erhältlichen erweiterungsmodulen PaC-Yg50eCa können bis zu 150 innengeräte an ein BaCnet™- interfacemodul BaC-HD150 angeschlossen und gesteuert werden. an ein BaCnet™-interfacemodul BaC-HD150 können bis zu drei erweiterungsmodule PaC-Yg50eCa für jeweils 50 innengeräte angeschlossen werden. -
Seite 8: Abmessungen
ProDukt- unD LeiStungSmerkmaLe Abmessungen 97,2 47,5 Für zukünftige Verwendung: Klemmenblock M-NET-Klemmenblock Netzspannung 100–240 V AC Schraubklemmen M3.5 Schraubklemmen M3.5 08 / BaC-HD150 installationsanleitung... -
Seite 9: Spannungsversorgung Für M-Net-Datenbus
ProDukt- unD LeiStungSmerkmaLe Spannungsversorgung für M-NET-Datenbus Das BaCnet™-interfacemodul BaC-HD150 ist mit einem netzteil ausgestattet, dass nicht nur die Betriebs- spannung für das modul selbst liefert, sondern auch die m-net-Steuerleitungen mit Betriebsspannung 24 – 30 V DC versorgen kann. es liefert eine äquivalente Leistungsaufnahme von 6. Welche Steuerungskom- ponenten damit versorgt werden können, zeigen die folgenden drei tabellen:... -
Seite 10: Beispielkonfigurationen
BeiSPieLkonfigurationen Beispielkonfigurationen Direkter Anschluss des BAC-HD150 an das M-NET 3.1.1 Konfigurationsbeispiel Das folgende Beispiel zeigt nur die ausführung der Steuerleitungen für m-net, Lan und BaCnet™. netz- spannungskabel sind in diesem Beispiel nicht aufgeführt. Gebäude-Management-System Legende Innengerät Switch (HUB) Lokale Fernbedienung... -
Seite 11: Technische Merkmale
Jede ohne einschränkung 4. Weitere Einschränkungen Systemspezifisch sind viele feinheiten zu beachten, wenn eine zentrale Systemsteuerung ag-150a mit einem BaCnet™-interfacemodul BaC-HD150 in einer anlage kombiniert werden soll. Bitten Sie in diesem fall ihren nächsten mitsubishi Service-Partner um unterstützung. M-NET BAC-HD150... -
Seite 12: Bac-Hd150 Mit Erweiterungsmodulen Pac-Yg50Eca
BAC-HD150 mit Erweiterungsmodulen PAC-YG50ECA 3.2.1 Konfigurationsbeispiel Bei diesem System wird das BaCnet™-interfacemodul BaC-HD150 via Lan an die erweiterungsmodule angeschlossen, an denen die mitsubishi-klimageräte angeschlossen sind. Das folgende Beispiel zeigt nur die ausführung der Steuerleitungen für m-net, Lan und BaCnet™. netz- spannungskabel sind in diesem Beispiel nicht aufgeführt. - Seite 13 DB-Nummer Hinweise! Verwenden Sie einen Netzwerk-Switch (Switching HUB). Die M-NET-Steuerleitungen am Außenbus (zwischen Außengerät und BACnet™-Interfacemodul BAC-HD150) dürfen nur an einer Stelle geerdet werden. Erden Sie die M-NET-Steuerleitungen am Außenbus an der Schirmklemme S des BACnet™- Interfacemoduls BAC-HD150. Die M-NET-Steuerleitungen am Innenbus (zwischen Außen- und Innengeräten) müssen für jedes Außengerät separat an einer Stelle geerdet werden.
-
Seite 14: Technische Merkmale
BaC-HD150 angeschlossen werden können, solange eine zentrale Systemsteuerung ag-150a an die selben m-net-Steuerleitungen wie die erweiterungsmodule PaC-Yg50eCa angeschlossen ist. insgesamt darf die anzahl von ag-150a und BaC-HD150 drei (3) nicht überschreiten. 2. Kompatible Software-Versionen und Anzahl der anschließbaren Steuerungen Steuerung Software-Version Anzahl der anschließba-... -
Seite 15: M-Net-Geräteadressen
Beachten Sie unbedingt die folgenden Anweisungen, wenn ein K-Control-Adapter zur Steuerung der K-Control-Innengeräte eingesetzt werden soll. • Stellen Sie sicher, dass die M-NET-Adresse des BACnet™-Interfacemoduls BAC-HD150 „000“ eingestellt ist. • Stellen Sie sicher, dass die Einstellung für die Steuerung von K-Control-Innengeräten am BACnet™-Interfacemodul BAC- HD150 „Yes“... -
Seite 16: Ordnung Der Steuerungen Im M-Net
BeiSPieLkonfigurationen 3.3.2 Ordnung der Steuerungen im M-NET Das BaCnet™-interfacemodul BaC-HD150 kann nur als Hauptsystemsteuerung, nicht als untergeordnete Systemsteuerung eingesetzt werden. Hauptsystemsteuerung Die Hauptsystemsteuerung kontrolliert alle anderen Systemsteuerungen und fernbedienungen sowie die an- geschlossenen innengeräte. Befindet sich in einem System nur eine Systemsteuerung, ist dies automatisch die Hauptsystemsteuerung. -
Seite 17: Montage
LAN-Kabel (Netzwerk) 10Base-T oder 100Base-TX (Kategorie 5 oder höher), max. 100 m Länge Switch (Switching HUB) für 10 Mbit/s oder 100 Mbit/s Absicherung, Überstrom- und Fehler- Jedes BACnet™-Interfacemodul BAC-HD150 muss separat abgesichert werden. Örtliche stromschutzschalter Vorschriften sind zu beachten. Überstromschalter... -
Seite 18: Auslegung Der M-Net-Steuerleitungen
• Die m-net-Steuerleitungen benötigen Betriebsspannung, die vom außengerät, einem netzteil oder auch von dem BaCnet™-interfacemodul BaC-HD150 geliefert werden kann. es darf aber nur eine der genann- ten komponenten die Betriebsspannung liefern. Werksseitig ist die Spannungsversorgung für m-net- Steuerleitungen am BaCnet™-interfacemodul BaC-HD150 abgeschaltet. -
Seite 19: Spannungsversorgung Der M-Net-Steuerleitungen
Spannungsversorgung der M-NET-Steuerleitungen Steuerplatine des Außengerätes Soll das integrierte netzteil des BaCnet™-interfacemoduls BaC-HD150 die m-net-Steuerleitungen mit Betriebsspannung versorgen, muss an den au- ßengeräten die Steckbrücke von Cn40 (on/ein) auf Cn41 (off/auS) um- CN40 CN41 gesteckt werden (Stecker auf Cn40: Dieses gerät liefert Spannung für die... -
Seite 20: Einbau
Dieses Modul ist nicht wasserdicht ausgeführt. Idealerweise sehen Sie den Einbau in einem metallischen Schaltkasten innerhalb eines Gebäudes vor. Durch eindringende Feuchtigkeit wird das Modul beschädigt oder zerstört. Nichtbeachten führt zur Zerstörung des Moduls, Wärmeentwicklung, Kurzschluss, Stromschlag- und Brandgefahr! 20 / BaC-HD150 installationsanleitung... -
Seite 21: Elektrischer Anschluss
Die gehäuseabdeckung ist mit drei Schrauben an der grundplatte befestigt. Lösen Sie diese drei Schrauben, um die gehäuseabdeckung abnehmen zu können. nach abschluss der arbeiten setzen Sie die gehäuseabdeckung wieder auf die grundplatte auf und befes- tigen Sie mit den drei Schrauben wieder. BaC-HD150 installationsanleitung / 21... -
Seite 22: Netzspannung Und Schutzleiter Anschließen
Bei Ausfall oder Abschaltung eines Moduls sind die weiteren Module und Komponenten nicht von der Abschaltung betroffen und können weiter betrieben werden. Verwenden Sie eine Sicherung mit ausreichnder Abschaltkapazität. Soll eine Sicherung anstelle des Überstromschutzschalters verwendet werden, darf dies nur in Verbindung mit einem manuellen Hauptschalter (Nennstrom 3 A) erfolgen. 22 / BaC-HD150 installationsanleitung... -
Seite 23: M-Net-Steuerleitungen Anschließen
5.3.1 Direkter Anschluss des BAC-HD150 an das M-NET Schließen Sie die m-net-Steuerleitungen a/B/S wie in der folgenden abbildung gezeigt am klemmenblock tB3 des BaCnet™-interfacemoduls BaC-HD150 an. Vertauschen Sie die adern nicht. Beachten Sie auch die Positionen der Brückenstecker am BaCnet™-interfacemodul BaC-HD150 und am außengerät/an den außengeräten. - Seite 24 Das BaCnet™-interfacemodul BaC-HD150 liefert keine Betriebsspannung für die m-net-Steuerleitungen Netzteil, z.B. PAC-SC51KUA, o.ä. Außengerät INTERFACE-MODUL M-NET BAC-HD150 CN40 CN40 CN41 CN41 Vorsicht! Die Schirmleitung muss an die Klemme S am Klem- menblock TB3 angeschlossen werden. Isolieren Sie freie Stellen bis auf die Ringkabelschuhe.
-
Seite 25: Bac-Hd150 Mit Erweiterungsmodulen Pac-Yg50Eca
5.3.2 BAC-HD150 mit Erweiterungsmodulen PAC-YG50ECA (BAC-HD150 wird an die Erweiterungsmodule, nicht an das M-NET angeschlossen) Hier erfolgt kein anschluss der m-net-Steuerleitungen an das BaCnet™-interfacemodul BaC-HD150. Da- durch kann das BaCnet™-interfacemodul BaC-HD150 auch keine Betriebsspannung an die m-net-Steuer- leitungen liefern. Die Steckbrücke muss auf den Steckplatz Cn41 aufgesteckt sein (Werkseinstellung). -
Seite 26: Lan-Kabel Anschließen
BaCnet™-interfacemodul BaC-HD150 problemlos zu erreichen. Die Lan-kabel werden erst angeschlossen, wenn alle einstellungen für das BaC-HD150 vorgenommen sind (iP-adresse, usw.) • Verbinden Sie das BaCnet™-interfacemodul BaC-HD150 über die Steckbuchse Lan1 mit dem netzwerk des BaCnet™-gebäudemanagementsystems über einen netzwerk-Switch (HuB). • Werden in der anlage erweiterungsmodule PaC-Yg50eCa eingesetzt, so bilden diese ein eigenes netzwerk, das über netzwerk-Switches (HuBs) mit dem BaCnet™-interfacemodul BaC-HD150 an der... - Seite 27 Bei vertauschen LAN-Steckbuchsen sind Fehlfunktionen der Anlage die Folge. Sehen Sie geeignete Maßnahmen zum Virenschutz und gegen unzulässige Zugriffe vor. Das BACnet™-Interfacemodul BAC-HD150 wird mit einem lokalen (privaten) Netzwerk verbunden. Zum Schutz vor dem Missbarauch sensibler Daten bitten Sie einen IT-Fachmann um Hilfe.
-
Seite 28: Grundeinstellungen
Grundeinstellungen Hinweis! Nehmen Sie die Bedienungsanleitung für das BACnet™-Interfacemodul BAC-HD150 und für die mitgelieferte Setup-Soft- ware „Setting Tool“ bei Problemen mit der Einrichtung des Moduls zu Hilfe. Nehmen Sie die Installations- und die Bedienungsanleitung für die Erweiterungsmodule PAC-YG50ECA bei Problemen mit der Einrichtung und Bedienung der Module zu Hilfe. - Seite 29 • Vergrößern Sie den abstand zwischen dem modul und dem empfänger. • Schließen Sie das modul an eine Steckdose auf einem anderen Stromkreis als dem des empfängers an. • Wenden Sie sich an ihren Händler oder bitten Sie einen erfahrenen radio / tV-techniker um Hilfe. BaC-HD150 installationsanleitung / 29...
- Seite 30 Version 09/2012 / © Mitsubishi Electric Europe B.V.
