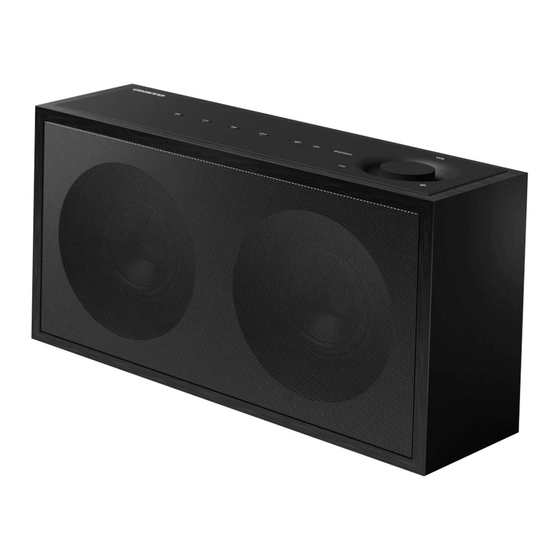

Onkyo NCP-302 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für NCP-302:

Bedienungsanleitung (247 Seiten)

Anleitung (12 Seiten)

Inhalt

Inhaltsverzeichnis

WIRELESS AUDIO SYSTEM

NCP-302

Advanced Manual

Mode d'emploi avancé

Manual avanzado

Manuale avanzato

Erweiterte Bedienungsanleitung

Geavanceerde handleiding

Avancerad bruksanvisning

Inhaltsverzeichnis

Inhaltszusammenfassung für Onkyo NCP-302

Seite 1 WIRELESS AUDIO SYSTEM NCP-302 Advanced Manual Mode d'emploi avancé Manual avanzado Manuale avanzato Erweiterte Bedienungsanleitung Geavanceerde handleiding Avancerad bruksanvisning...
Seite 2: Inhaltsverzeichnis
Inhalt Standby/Ein Bedienung der Tasten am Hauptgerät Leuchten und Blinken der Anzeige Netzwerkdienste Für Music Server erforderliche Einstellungen ® Informationen zur BLUETOOTH Funktion Fehlerbehebung Technische Daten Lizenz- und Warenzeicheninformationen...
Seite 3: Standby/Ein
Standby/Ein ∫ Auto-Standby-Funktion Von diesem Gerät wird die automatische Standby-Funktion unterstützt. Dabei wird das Gerät automatisch in den Standby-Modus geschaltet, wenn 20 Minuten lang kein Signaleingang erfolgt bzw. keine BLUETOOTH Verbindung hergestellt wird, indem die Eingangsquelle auf BLUETOOTH eingestellt wird. Bei Modellen für Europa ist die Funktion in der Standardeinstellung aktiviert.
Seite 4 ∫ Verringern des Energieverbrauchs im Standby-Modus Wenn das Gerät eingeschaltet ist, halten Sie ON/STANDBY mindestens 3 Sekunden lang gedrückt. In diesem Modus ist kein Einschalten über die App möglich. Drücken Sie ON/ STANDBY an diesem Gerät. 3"...
Seite 5 0 Achten Sie darauf, zuerst den Netzadapter mit dem Gerät zu verbinden und dann den Netzstecker in die Steckdose einzustecken. Wenn Sie das Netzkabel entfernen, ist es wichtig, zunächst ON/STANDBY mindestens 3 Sekunden lang gedrückt zu halten, um dieses Gerät in den Standby-Modus zu schalten, und dann stets zuerst den Netzstecker aus der Steckdose zu ziehen.
Seite 6: Bedienung Der Tasten Am Hauptgerät
Bedienung der Tasten am Hauptgerät Überspringen-Taste (:) Hiermit wird bei der Wiedergabe einer BLUETOOTH Quelle oder eines Netzwerkdiensts zum Anfang des Tracks oder zum vorigen Track gesprungen. Es erfolgt kein Rücklauf. Wiedergabe/Pause-Taste (1/;) Hiermit wird bei der Wiedergabe einer BLUETOOTH Quelle oder eines Netzwerkdiensts die Wiedergabe gestartet oder pausiert.
Seite 7 Überspringen-Taste (9) Hiermit wird bei der Wiedergabe einer BLUETOOTH Quelle oder eines Netzwerkdiensts zum nächsten Track gesprungen. Es erfolgt kein Vorlauf. INPUT-Taste Hiermit wird der Eingang gewechselt. Wird die Taste gedrückt, während sich das Gerät im Standby-Modus befindet, wird das Gerät außerdem eingeschaltet.
Seite 8 Hiermit wird eine Verbindung mit einem BLUETOOTH fähigen Gerät hergestellt.
Seite 9: Leuchten Und Blinken Der Anzeige
Leuchten und Blinken der Anzeige Die Anzeigen am Hauptgerät leuchten je nach ausgewählter Eingangsquelle blau. Die Anzeigen symbolisieren den Gerätestatus wie folgt: ∫ Wi-Fi-Anzeige Blinkt in 2-sekündigen Abständen blau...
Seite 10 Die Netzwerkfunktion wird gestartet. Warten Sie, bis der Vorgang abgeschlossen ist. Blinkt in 1-sekündigen Abständen blau Es ist kein Zugangspunkt verfügbar. Leuchtet blau, wenn eine Verbindung mit einem Zugangspunkt besteht.
Seite 11 ∫ BLUETOOTH Anzeige Blinkt in 1-sekündigen Abständen blau Es ist keine Verbindung mit einem BLUETOOTH fähigen Gerät verfügbar. Leuchtet blau, wenn eine Verbindung mit einem BLUETOOTH fähigen Gerät besteht. Blinkt in 0,5-sekündigen Abständen blau Das Gerät befindet sich im Kopplungsmodus mit einem BLUETOOTH fähigen Gerät.
Seite 12: Netzwerkdienste
Netzwerkdienste ∫ Netzwerkdienste, die verwendet werden können Sie können Internetradio wie TuneIn und Netzwerkdienste wie Spotify Connect und Music Server verwenden. Es ist möglich, dass Funktionen über Firmware- Updates ergänzt oder Dienste von ihren Anbietern eingestellt werden, sodass die jeweiligen Netzwerkdienste zukünftig nicht mehr verfügbar sind.
Seite 13 0 Die Spotify-Software benötigt Lizenzen dritter Parteien, die Sie hier finden: www.spotify.com/connect/third-party-licenses ∫ Music Server Mit diesem Dienst können Sie Musikdateien auf PCs oder NAS-Geräten streamen, welche mit dem gleichen Netzwerk wie dieses Gerät verbunden sind. Netzwerkserver, mit denen dieses Gerät kompatibel ist, sind PCs, auf denen Player mit Serverfunktionalität von Windows ®...
Seite 14 88,2 kHz oder höher über WLAN ist nicht möglich. 0 Dateien mit variabler Bitrate (VBR) werden unterstützt. Die Wiedergabezeit kann jedoch möglicherweise nicht korrekt angezeigt werden. MP3 (.mp3/.MP3): 0 Unterstützte Formate: MPEG-1/MPEG-2 Audio Layer-3 0 Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz 0 Unterstützte Bitraten: Zwischen 8 kbps und 320 kbps und VBR.
Seite 15 0 Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC): AIFF-Dateien enthalten unkomprimiertes digitales PCM-Audio. 0 Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/...
Seite 16 0 Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit LPCM (Lineares PCM): 0 Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz 0 Quantisierungsbit: 16 Bit Apple Lossless (.m4a/.mp4/.M4A/.MP4): 0 Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz 0 Quantisierungsbit: 16 Bit, 24 Bit...
Seite 17: Für Music Server Erforderliche Einstellungen
Für Music Server erforderliche Einstellungen Nehmen Sie die folgenden Einstellungen auf Ihrem Computer vor, bevor Sie Music Server verwenden. Beachten Sie außerdem, dass bei ® Verwenden von Windows Media Player nur Musikdateien wiedergegeben werden, die in der Bibliothek registriert sind. ®...
Seite 18 Klicken Sie auf "OK", um den Dialog zu schließen. ® 0 Je nach Version von Windows Media Player können sich die Namen der auswählbaren Elemente unterscheiden. ® ∫ Windows Media Player 12 Schalten Sie Ihren PC ein und starten Sie ®...
Seite 19 ® 0 Je nach Version von Windows Media Player können sich die Namen der auswählbaren Elemente unterscheiden.
Seite 20: Informationen Zur Bluetooth ® Funktion
® Informationen zur BLUETOOTH Funktion Dieses Gerät unterstützt BLUETOOTH fähige Geräte mit A2DP-Profil. Verbindungen können jedoch nicht mit allen BLUETOOTH fähigen Geräten garantiert werden. Im Folgenden finden Sie Informationen zum Koppeln und Wiedergeben. ∫ Kopplung 0 Der Kopplungsmodus wird nach ca. 5 Minuten abgebrochen.
Seite 21 0 Wenn die Lautstärke Ihres BLUETOOTH fähigen Geräts zu niedrig eingestellt ist, ist die Wiedergabe von Audiodateien eventuell nicht verfügbar. Erhöhen Sie die Lautstärke am BLUETOOTH fähigen Gerät. 0 Aufgrund der Eigenschaften der BLUETOOTH Funktechnologie ist es möglich, dass die Audiosignale von diesem Gerät im Vergleich zum BLUETOOTH fähigen Gerät leicht verzögert wiedergegeben werden.
Seite 22: Fehlerbehebung
Fehlerbehebung Bei instabilem Betrieb können Probleme möglicherweise durch Schalten in den Standby- Modus und zurück oder Abtrennen und erneutes Anschließen des Netzkabels behoben werden. Versuchen Sie die einfachen Maßnahmen jeweils am Gerät und der daran angeschlossenen Komponente. Wenn das Problem weiterhin besteht, versuchen Sie einen Neustart oder ein Initialisieren des Geräts.
Seite 23 Reset-Taste ∫ Initialisieren des Geräts (die Einstellungen werden zurückgesetzt) Wenn Sie das Gerät initialisieren, werden Ihre Netzwerk- und Kopplungsdaten ebenfalls initialisiert. Notieren Sie sich Ihre Einstellungen, bevor Sie fortfahren. Wenn das Gerät eingeschaltet ist, drücken Sie ON/STANDBY, während Sie INPUT gedrückt halten.
Seite 24 Ihren Händler. ∫ Andere Geräte lassen sich nicht über die App einschalten Um Geräte von Onkyo im gleichen Netzwerk wie dieses Gerät mithilfe der App einzuschalten, müssen zunächst die Netzwerk-Standby- Einstellungen auf diesen Geräten aktiviert werden.
Seite 25 ∫ Keine Wi-Fi-Verbindung mit dem Netzwerk möglich 0 Wenn dieses Gerät sowohl über Ethernet- Kabel als auch über Wi-Fi mit dem Zugangspunkt verbunden ist, wird die Ethernet-Verbindung priorisiert. Wird das Ethernet-Kabel abgetrennt, so wird zur Wi-Fi- Verbindung umgeschaltet. 0 Wenn sich das verwendete Gerät (WLAN- Router usw.) zu weit von diesem Gerät entfernt befindet oder sich Hindernisse zwischen den Geräten befinden, kann die Wi-...
Seite 26 ∫ Ein Firmware-Update kann nicht abgeschlossen werden Wenn Sie das Update über eine App ausgeführt haben und ein Fehlercode auf dem App- Bildschirm angezeigt wird oder die Wi-Fi- Anzeige am Gerät rot blinkt, konnte das Update nicht erfolgreich abgeschlossen werden. Drücken Sie ON/STANDBY am Gerät, um das Gerät auszuschalten und wieder einzuschalten, und starten Sie die App erneut.
Seite 27: Technische Daten
Technische Daten ∫ Analoger Audioausgang RMS-Ausgangsleistung 0 18 W (Woofer) + 10 W (Hochtöner) (Woofer : 8 Ohm t 2 bei 1 kHz 1 % THD (Gesamtverzerrung), Hochtöner : 8 Ohm bei 10 kHz 1 %THD (Gesamtverzerrung)) Eigenschaften der Klangsteuerung (wenn die App verwendet wird) 0 w5 dB, 124 Hz (BASS) 0 w5 dB, 8 kHz (TREBLE)
Seite 28 ∫ BLUETOOTH Datenübertragungssystem 0 BLUETOOTH Spezifikation Version 4.1 Frequenzband 0 2,4 GHz (2,402 GHz - 2,480 GHz) Modulationsverfahren 0 FHSS (Freq Hopping Spread Spectrum) Kompatible BLUETOOTH Profile 0 A2DP 1.2 0 AVRCP 1.3 0 HOGP-Host (Client) 0 HOGP-HID-Gerät (Server) 0 HID-Service (HIDS) Unterstützte Codecs 0 SBC 0 AAC...
Seite 29 Mikrowellenherde, statischer Elektrizität, Funktelefonen, Empfangsempfindlichkeit, Antennenleistung, Betriebssystem, Softwareanwendung usw. ∫ Allgemeine Daten Stromversorgung 0 Netzadaptereingang: 100–240 V Wechselstrom, 50/60 Hz 0 Netzadapterausgang: 15 V Gleichstrom, 3,5 A Stromverbrauch 0 10 W 0 0,5 W (im Standby-Modus) 0 3 W (im Standby-Modus/Netzwerk-Standby: On, Netzwerkeinstellung: kabelgebunden) 0 3 W (im Standby-Modus/Netzwerk-Standby: On, Netzwerkeinstellung: Wi-Fi)
Seite 30 0 Hochtöner: 26 mm (1 ) t 1 Soft Dome 0 Woofer: 77 mm (3 ) t 2 Kegeltyp Abmessungen: 0 320 mm (B) t 172 mm (H) t 106 mm (T) (12 5/8 Zoll t 6 3/4 Zoll t 4 3/16 Zoll) Gewicht: 0 2,6 kg (5,7 lbs) Eingangsbuchsen...
Seite 31 0 Änderungen der technischen Daten und des Erscheinungsbildes ohne vorherige Ankündigung vorbehalten. 0 Wir übernehmen keinerlei Haftung für Schäden, die beim Anschließen von Drittanbietergeräten entstehen.
Seite 32: Lizenz- Und Warenzeicheninformationen
Lizenz- und Warenzeicheninformationen The Wi-Fi CERTIFIED Logo is a certification ® mark of Wi-Fi Alliance ® The Bluetooth word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. Apple and the Apple logo are trademarks of Apple Inc., registered in the U.S. and other countries.
Seite 33 GET IT ON Google Play and the Google Play logo are trademarks of Google Inc. BLACKFIRE This Mark Certifies that this product is compliant with the BLACKFIRE ALLIANCE Standard. Please refer to WWW.BLACKFIREALLIANCE.COM for more information. BLACKFIRE is a Registered Trademark (No. 85,900,599) of BLACKFIRE RESEARCH CORP.
Seite 34 FireConnect™ is technology powered by BlackFire Research. PANDORA, the PANDORA logo, and the Pandora trade dress are trademarks or registered trademarks of Pandora Media, Inc. Used with permission. This product is protected by certain intellectual property rights of Microsoft. Use or distribution of such technology outside of this product is prohibited without a license from Microsoft.
Seite 35 Windows 7, Windows Media, and the Windows logo are trademarks or registered trademarks of Microsoft Corporation in the United States and/or other countries. MPEG Layer-3 audio coding technology licensed from Fraunhofer IIS and Thomson. "Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentumer."...
