Einstellung »Fader At Right Side«
Einstellung »No Faders«
Color-Seite
Hier können Sie ein Farbschema für die TC Icon
Editor-Software auswählen. Sie können aber auch ein
individuelles Farbschema erstellen.

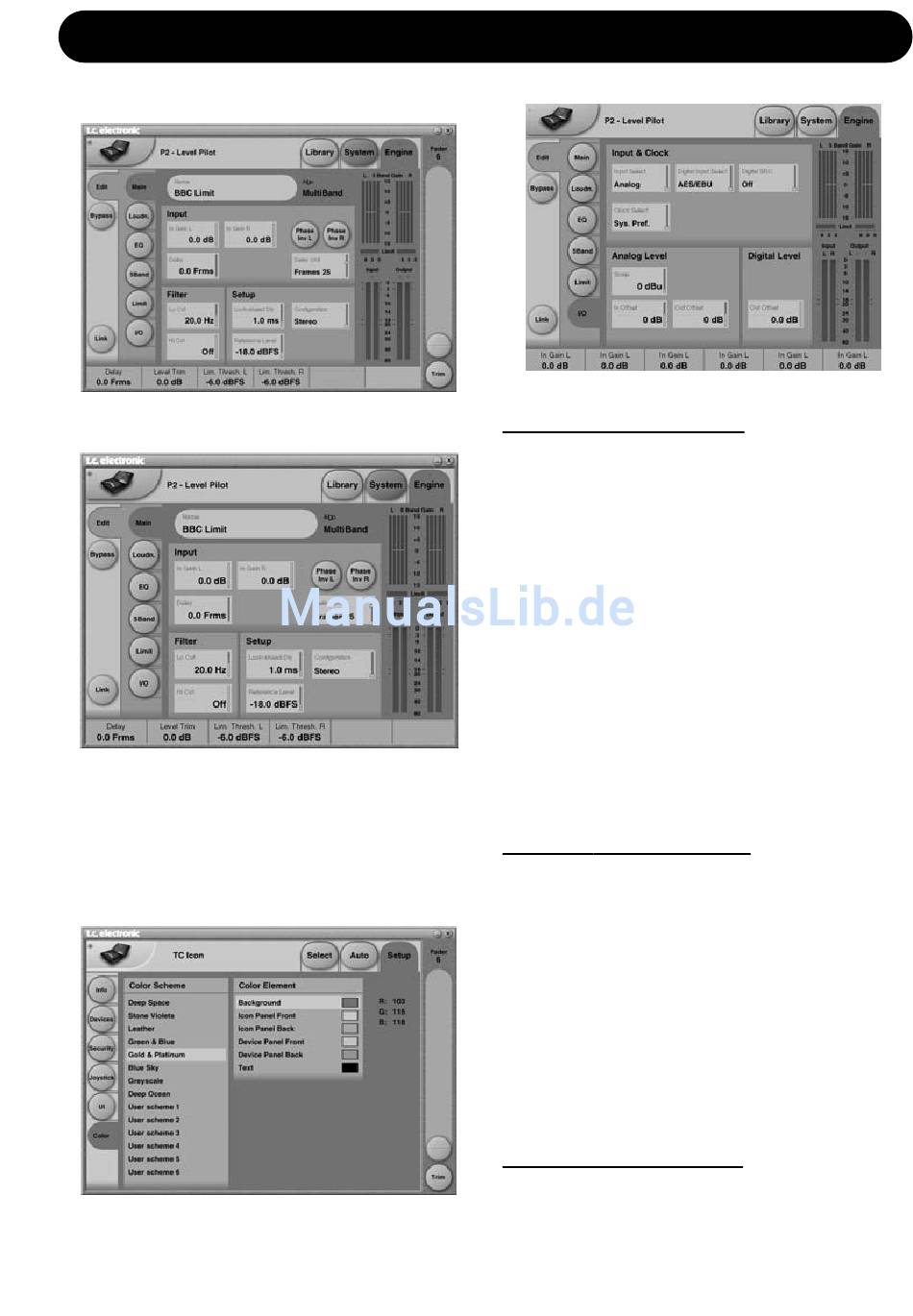

ENGINE I/O-SEITE

Bereich Input & Clock
Parameter »Input Select«
Werte: »Analog» und »Digital«
Mit diesem Parameter legen Sie die zu verwendenden
Eingänge fest.
Parameter »Digital Input Select«
Werte: »AES/EBU« und »S/PDIF«
Mit diesem Parameter wählen Sie den zu
verwendenden digitalen Eingang.
Parameter »Clock Select«
Werte: »Internal 44.1«, »Internal 48k«, »Word Clock«,
»Ext DI«
Mit diesem Parameter legen Sie die Clock-Quelle fest,
zu der sich der P2 synchronisieren soll.
Parameter »Digital SRC«
Werte: »On«/»Off«
Dieser Parameter legt fest, ob der P2 die Samplerate
des eingehenden Clocksignals konvertieren soll.

Bereich Analog Levels

Parameter »Analog Scale«
Wertebereich -3 dBu bis +27 dBu @ Full scale
Dieser Parameter legt die Empfindlichkeit des
analogen Eingangs fest.
Parameter »Analog In Offset«
Wertebereich: -3 dBu bis +25 dBu @ Full scale
Dieser Parameter legt die Verstärkung des
Eingangssignals fest.
Parameter »Analog Out Offset«
Range: -3 dBu bis +24 dbu @ Full scale
Dieser Parameter passt die Verstärkung am Ausgang
dem nächsten im Signalweg folgenden Gerät an.

Bereich Digital Levels

Parameter »Digital Out Offset«
Wertebereich: -12 dB bis 0 dB
Dieser Parameter legt die Verstärkung am digitalen
Ausgang in Bezug auf die mit »Analog Out Offset«
festgelegte Verstärkung fest.
