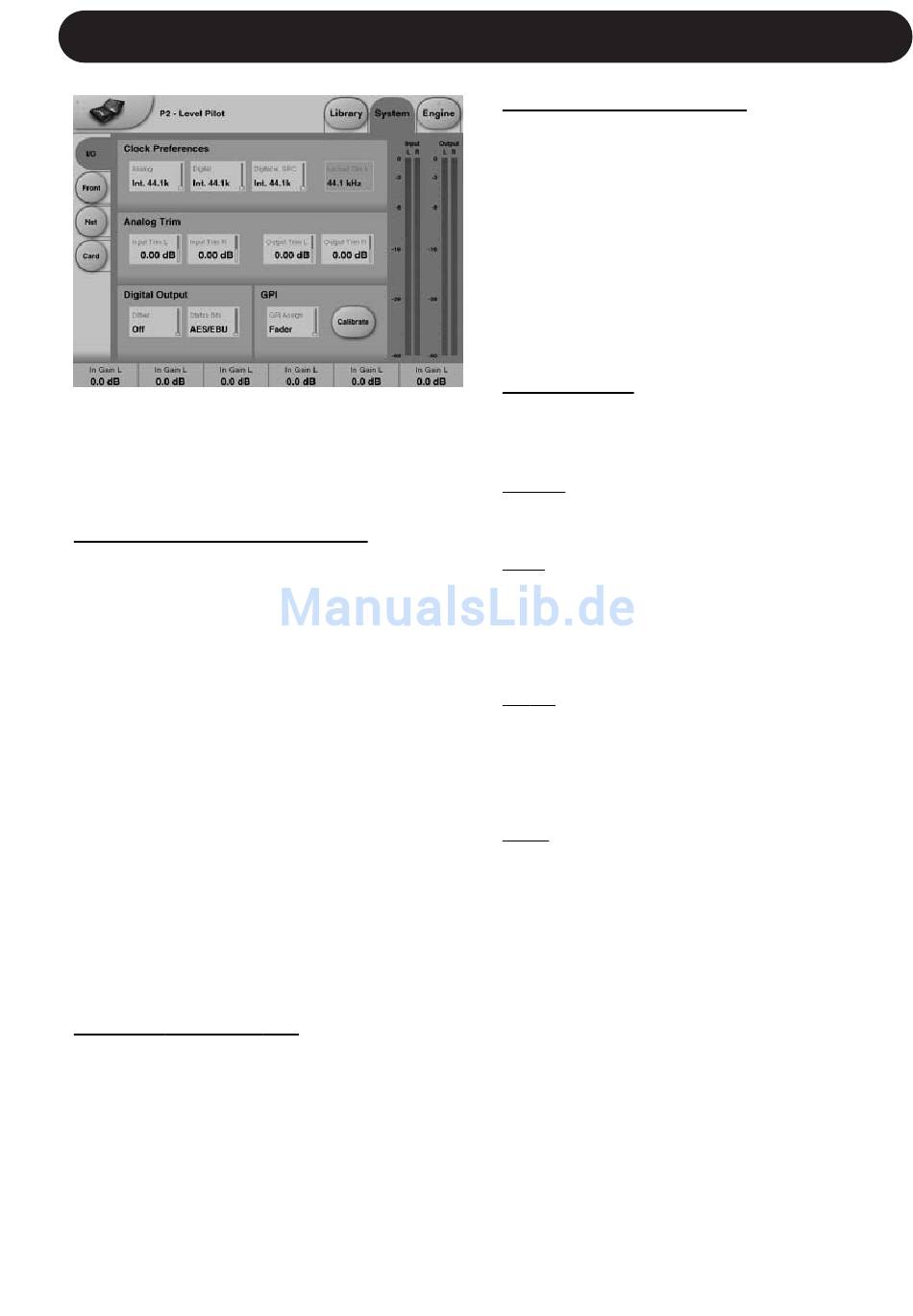

Parameter auf der System-Seite können in Form
von System-Presets gespeichert und wieder
aufgerufen werden. Diese Parameter werden beim
Aufrufen normaler Presets nicht verändert.

Bereich Clock Preferences

Parameter »Analog«
Werte:
Internal 44.1 kHz
Internal 48 kHz
Ext. W. Clk. (Externe Word Clock)
Ext. DI
Mit diesem Parameter legen Sie die Clockfrequenz bei
Verwendung der analogen Eingänge fest.
Parameter »Digital«
Werte:
Internal 44.1 kHz
Internal 48 kHz
Ext W Clk (Externe Word Clock)
Ext. DI
Mit diesem Parameter legen Sie die Clockfrequenz bei
Verwendung der AES- oder S/PDIF-Eingänge fest.
Parameter »Digital w. SRC«
Werte:
Internal 44.1kHz
Internal 48kHz
Ext Word Clock
Mit diesem Parameter legen Sie die Clockfrequenz
fest, die verwendet wird, wenn Sie auf der Engine I/O-
Seite die Einstellung Digital SRC gewählt haben.

Bereich Analog Trim

Parameter »Input Trim L« & »Input Trim R«
Wertebereich: 0,05 dB bis 41 dB
Mit diesen Parametern können Sie die Pegel-
Feinabstimmung für die analogen Eingänge
vornehmen.
Parameter »Output Trim L« & »Output Trim R«
Wertebereich: 0,05 dB bis 41 dB
Mit diesen Parametern können Sie die Pegel-
Feinabstimmung für die analogen Eingänge
vornehmen.
SYSTEM – I/O-SEITE

Bereich Digital Output

Parameter »Dither«
Werte: 8, 12, 14, 16, 18, 20, 22, 24, »Off«
Der P2 bearbeitet das Signal intern mit einer
Auflösung von 48 Bit. Bei der Einstellung »Off« erfolgt
kein Dithering. Die gewählte Auflösung sollte der
Auflösung des im Signalweg folgenden Gerätes
angepasst werden.
Parameter »Status Bits«
Dieser Parameter legt fest, welches Statusbit
(AES/EBU oder S/PDIF) der P2 als Bestandteil des
digitalen Audiosignals senden soll.

Bereich GPI

Mit einem externen Fader oder einem Umschalter
können Sie verschiedene Funktionen des P2 steuern.
Parameter »GPI Assign«
Disabled
Bei dieser Einstellung werden Signale von dem an der
GPI-Buchse angeschlossenen Steuergerät ignoriert.
Fader
Bei dieser Einstellung können Sie zum Beispiel einen
TC Master Fader (nicht im Lieferumfang enthalten)
anschließen, um den Master Out-Pegel zu steuern
(Informationen zur Kalibrierung finden Sie auf der
folgenden Seite).
Bypass
Wenn Sie einen Umschalter an die GPI-Buchse
anschließen, können Sie damit die Bypass-Funktion
des P2 fernsteuern. Die Bypass-Funktion wird auf der
Seite System/Front konfiguriert (Informationen zur
Kalibrierung finden Sie auf der folgenden Seite).
Preset
Werte: 2 Presets, 4 Presets oder 8 Presets
Durch Anlegen einer Gleichspannung an der GPI-
Klinkenbuchse können Sie zwischen maximal 8
Presets (entsprechend den 8 Preset-Tasten auf der
Vorderseite des P2) umschalten. Die anliegende
Spannung wird mit den Spannungsbereichen
verglichen, die den einzelnen Preset entsprechen.
Um Fehlfunktionen zu vermeiden, wurden zwischen
diesen definierten Spannungsbereichen Lücken
belassen, in denen keine Umschaltung erfolgt. Der
GPI-Eingang wird permanent überwacht, und erst,
wenn mehrere aufeinander folgende Messungen
denselben Wert ergeben, wird das entsprechende
Preset aktiviert.
Die verwendeten Spannungsbereiche ermöglichen
durch entsprechende Widerstände eine »quasi-
binäre« Steuerung (siehe hierzu Abb.1 auf der
gegenüberliegenden Seite). Wenn längere Kabel
erforderlich sind, sollten Sie zur Hochfrequenzentkop-
plung einen Keramikkondensator über Spitze- und
Manschettenkontakte in der Buchse verwenden.
