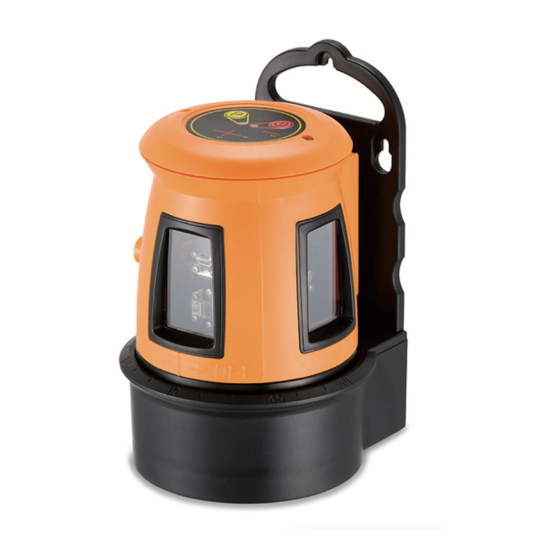

- Seite 1 Bedienungsanleitung Users‘ manual Vollautomatischer Linienlaser Fully Automatic Laser Cross Level FL 40-3Liner...
- Seite 2 6) Laseraustrittsfenster 6) Laser emitting windows LIEFERUMFANG KIT CONSISTS OF Linienlaser FL 40-3Liner , Wand-/Stativkon- Laser Cross Level FL 40-3Liner , wall/tripod sole, Batterien, magnetische Zieltafel, Laser- mount, set of batteries, magnetic target, sichtbrille, Transportkoffer, Bedienungsanlei- laser intensive glasses, padded carrying tung case, users‘...
-
Seite 3: Technische Daten
TECHNISCHE DATEN TECHNICAL DATA Selbstnivellierbereich Self-levelling range links / rechts ± 3,5° side / side ± 3,5° vorn / hinten ± 3,5° forward/backword ± 3,5° Dämpfungssystem Magnet Damping system magnet Genauigkeit ± 3 mm / 10 m Accuracy ± 3 mm / 10 m Arbeitsbereich Working range ohne Empfänger... - Seite 4 FL 40-3Liner drücken (Kontrolllampe ver mode. Receiver FR 55-M can now de- neben der Taste leuchtet). Der FL 40-3Liner tect the signal of FL 40-3Liner (the visibility ist nun auf Empfängerbetrieb umgeschaltet of the laser lines is weaker in this mode).
- Seite 5 Prüfung der Nivelliergenauigkeit Accuracy check Gerät in der Mitte zwischen zwei Wänden aufstel- Set up instrument in the middle of two walls which len, die ungefähr 5 m voneinander entfernt sind. are about 5 m apart. Press buttons H and V1. Mark Die Tasten H und V1 drücken.
- Seite 6 Bestimmungsgemäße Verwendung I ntended use of instrument Das Gerät sendet einen sichtbaren Laserstrahl aus, The instrument emits a visible laser beam in order um z.B. folgende Messaufgaben durchzuführen: to carry out the following measuring tasks (depen- Ermittlung von Höhen, rechten Winkeln, Ausrich- ding on instrument): tung von horizontalen und vertikalen Bezugs- Setting up heights, horizontal and vertical planes,...
- Seite 7 Laserwarnschilder der Klasse 2M sind gut sichtbar Laser class 2M warning labels on the laser am Gerät angebracht. instrument. Elektromagnetische Verträglichkeit Electromagnetic acceptability (EMC) • Es kann nicht generell ausgeschlossen werden, dass • It cannot be completely excluded that this instru- das Gerät andere Geräte stört (z.B.
- Seite 8 Haftungsausschluss Exceptions from responsibility Der Benutzer dieses Produktes ist angehalten, The user of this product is expected to follow sich exakt an die Anweisungen der Bedie- the instructions given in operators’ manual. nungsanleitung zu halten. Alle Geräte sind vor Although all instruments left our warehouse der Auslieferung genauestens überprüft wor- in perfect condition and adjustment the user den.
